Asennusohje – ainoastaan ammattilaisille

3.3. Anturin asentaminen

Kiuasanturin asentaminen
Kiuasanturi (4-johtiminen)
koostuu lämpötila-antu-
rista ja lämpövarokkees-
ta (sulakkeesta). Puinen
anturikotelo (valinnaisesti
saatavilla haapapuinen
versio) asennetaan sau-
nahuoneen sisäkattoon
kiukaan yläpuolelle. Nou-
datettavat etäisyydet, ks.
Kuva. 4 ja Kuva. 5. Tällöin
on otettava huomioon, että
saunahuoneissa, joiden
koko on 2 x 2 m, etäisyyt-
tä saunahuoneen seinään
on oltava 19 cm, suurem-
missa saunahuoneissa 35 cm, ellei saunahuoneen kuvauksessa erikseen ole
määrätty muuta asennuspaikkaa!
Kiuasanturi
Lämpötilan turvavalvonta
Lämpötila-anturi

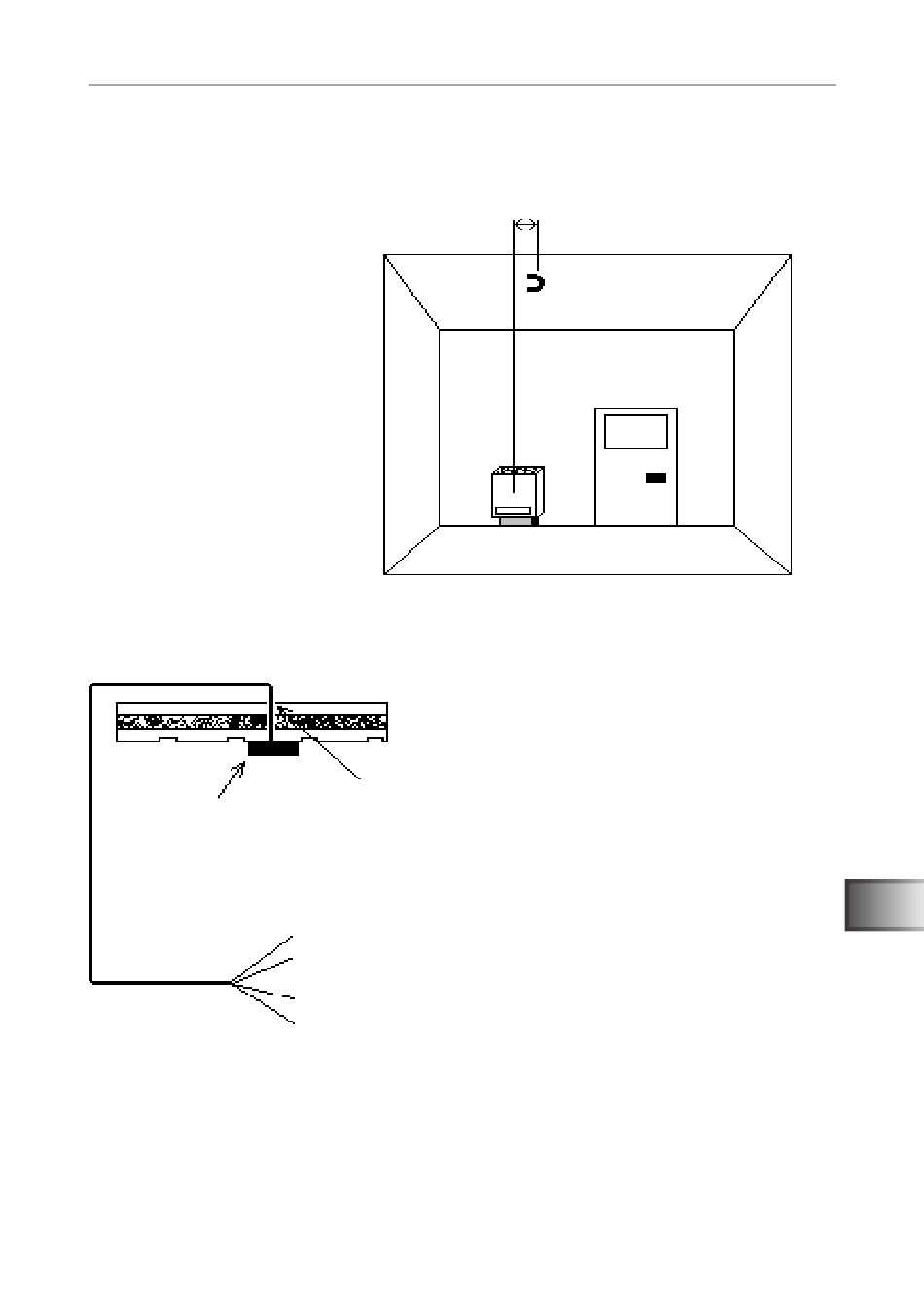

Kuva. 5: Kiuasanturin asettaminen
paikalleen
Kuva. 4: Kiuasanturin asentaminen
Saunan katto,
reikä porattu
profiililaudan keskelle
Liitin
Liitin
Liitin
Liitin
n. 20 cm
Poraa saunahuoneen kattoon
käytävä 8 mm poranterällä, ks.
Kuva. 4 5. Vedä anturijohdot
poraamasi käytävän läpi.
Varo vaurioittamasta anturin
yksittäisiä johtimia johtoa ve-
täessäsi (silikonijohdot voivat
vaurioitua hyvin herkästi)!
Anturijohdon merkinnöistä
näet, kummasta piiristä (läm-
pötila-anturin piiristä vai läm-
pötilan rajoittimen piiristä) on
kyse!
