Montageanweisung – nur für Fachpersonal
3.3. Fühlermontage
Montage des Ofenfühlers
Der Ofenfühler (4-ad-
rig) besteht aus einem
Temperaturfühler und
einer Thermosicherung
(Schmelzsicherung). Das
Holz-Fühlergehäuse (op-
tional in Espe erhältlich)
wird an der Kabinendecke
über dem Saunaofen mon-
tiert. Die einzuhaltenden
Abstände entnehmen Sie
bitte den Abb. 4 und Abb.
5, wobei zu beachten ist,
dass bei Saunakabinen bis
2 x 2 m der Abstand zur
Kabinenwand 19 cm, bei
größeren Kabinen 35 cm betragen muss, es sei denn, in der Kabinenbeschrei-
bung wird ausdrücklich eine andere Position vorgeschrieben!

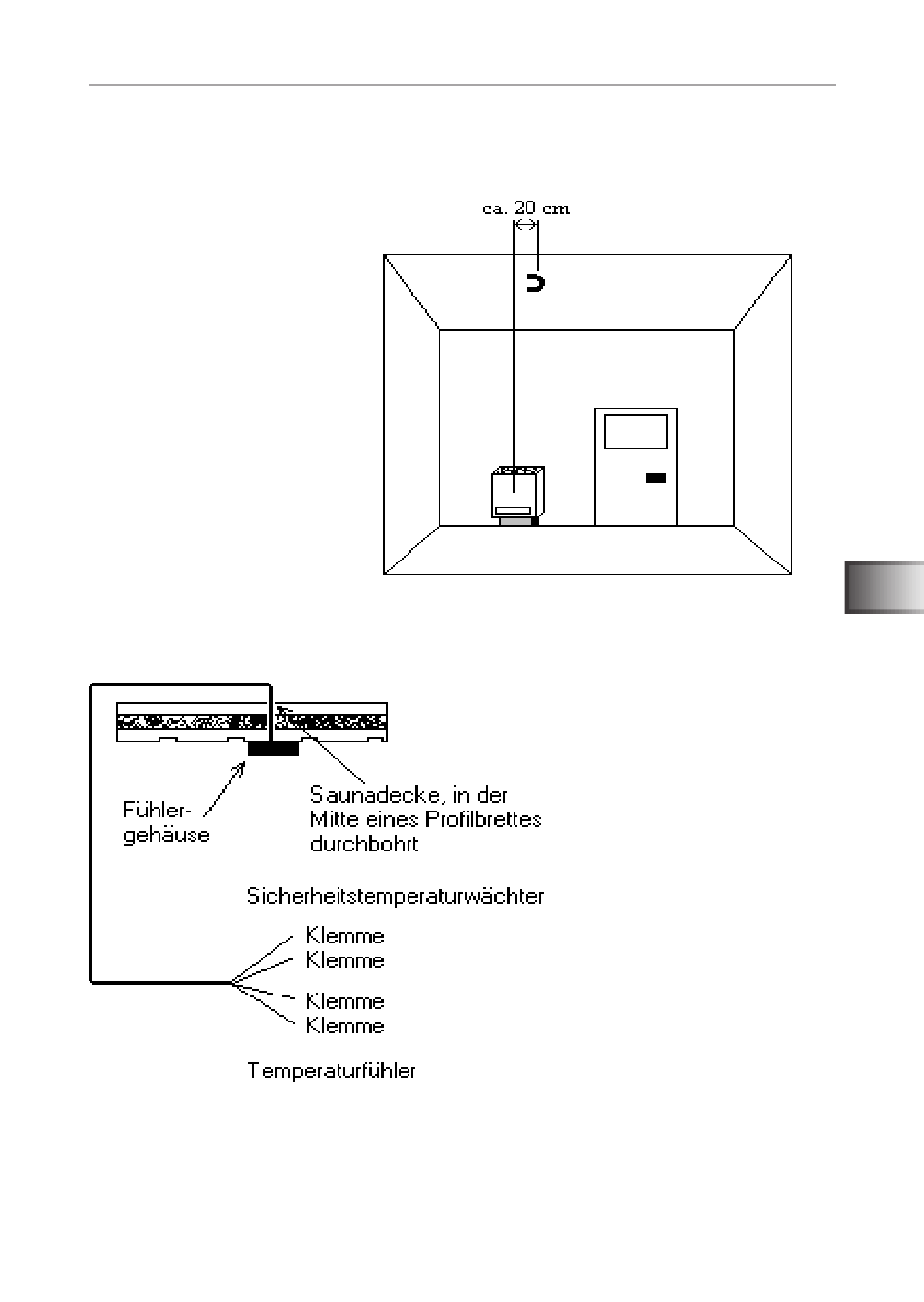

Abb. 5: Setzen des Ofenfühlers
Abb. 4: Montage Ofenfühler
Durchbohren Sie gemäß Abb.
5 die Kabinendecke unter
Zuhilfenahme eines 8 mm
Bohrers. Verlegen Sie durch
den gerade eben gebohrten
Schacht die Fühlerleitungen.
Achten Sie darauf, dass bei
Einziehen der Fühlerleitungen
keine Leitung beschädigt wird
(Silikonleitungen können sehr
leicht Schaden nehmen)!
Sie erkennen den jeweiligen
Kreis (Temperaturfühlerkreis
bzw. Temperaturbegrenzer-
kreis) an der Markierung an
den Fühlerleitungen!
