Istruzioni per il montaggio solo per personale specializzato

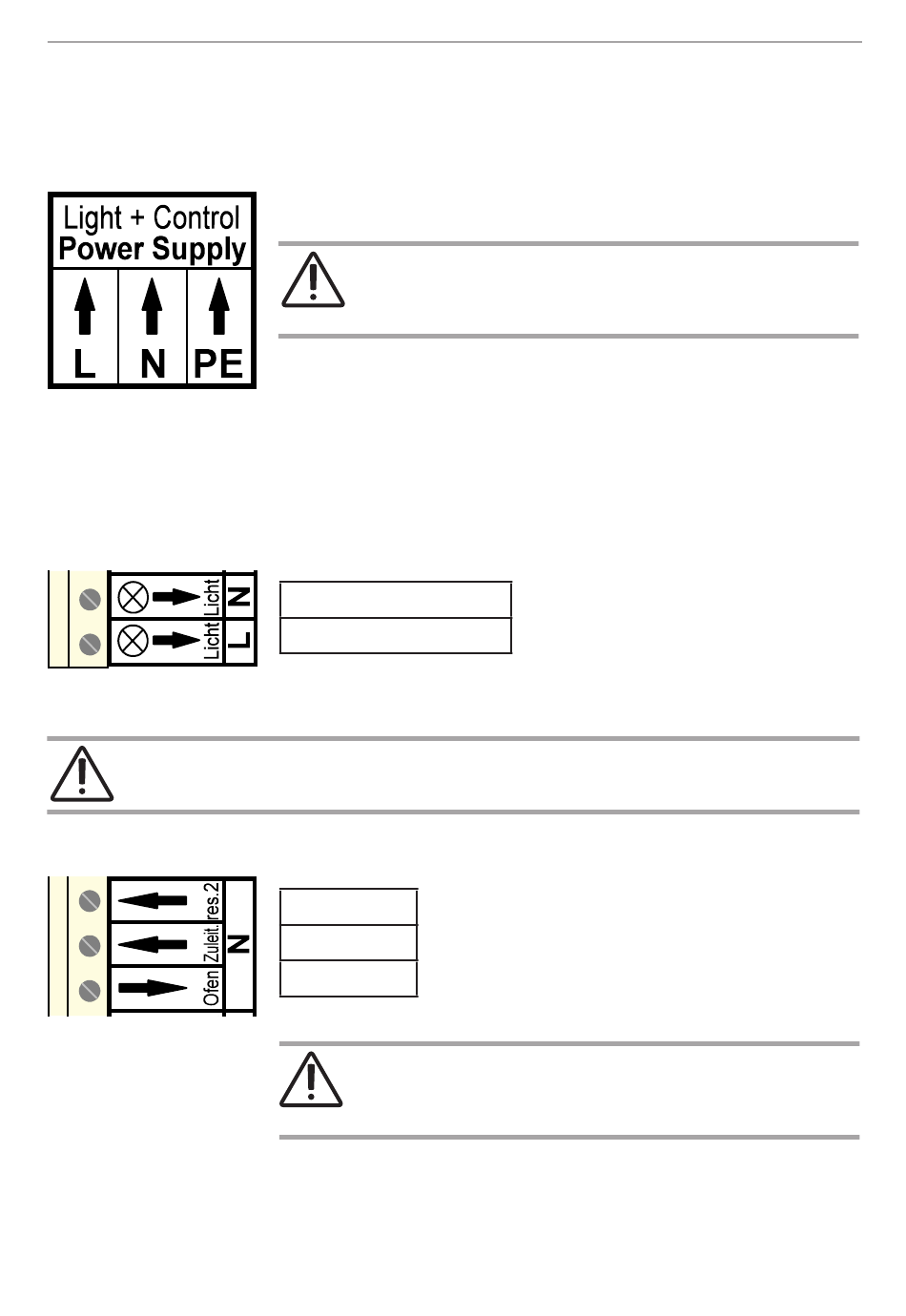

6. Collegamento di alimentazione per l'illuminazione e l'elettronica
Questi terminali vanno utilizzati per il cavo di alimentazione a 3 poli (alimentazione
destinata all'illuminazione e all'elettronica.
7. Collegamento della luce della cabina
Questi terminali vanno utilizzati solo per lampadine a incandescenza da 230 V~
(<100 W). Il conduttore di terra va collegato ai morsetti comuni 5.4.9.
ATTENZIONE!
Convogliare il cavo attraverso l'apposito raccordo.
8. Collegamento comune dei conduttori neutri (N))
ATTENZIONE!
Senza questo tipo di alimentazione, il controller
non funziona
Luce N – neutro
Luce L – fase
N
N
N
ATTENZIONE!
Questi terminali sono collegati uno con l'altro sul
circuito stampato (morsetto comune).
P. 36/42
