8. Installation de la commande murale
INSTALLATION AVEC DOUBLE COMMANDE
(Un ventilateur contrôlé depuis deux commandes murales
différentes) (Voir Figures 35 et 36).
AVERTISSEMENT
Il ne suffit pas d'appuyer sur le bouton de l'interrupteur mural.
Pour éviter tout risque de choc électrique, assurez-vous que
l'électricité est coupée au niveau du boîtier de fusibles secteur
avant de commencer une opération de câblage. Tout le câblage
doit être effectué conformément au code national et au code local
d'électricité, et le ventilateur de plafond doit être mis à la terre de
façon appropriée à titre de précaution contre les risques de choc
électrique.
8.9
Mettez le circuit de dérivation hors tension depuis le boîtier
de fusibles ou le disjoncteur avant d'essayer d'installer la
commande murale du ventilateur de plafond dans le coffret de
prises de courant .
AVERTISSEMENT
Ne connectez pas un fil neutre (blanc) à cette commande. Un
câblage incorrect endommagera cette commande.
8.10
Dans tous les boîtiers muraux concernés, retirez les plaques
frontales et les vis des commandes existantes . Faites sortir
les commandes des boîtiers muraux et déterminez quel
boîtier mural contient le fil « SOUS TENSION » et quel boîtier
mural contient le fil de « CHARGE » . Identifiez également les
fils itinérants qui sont communs aux deux boîtiers muraux .
Débranchez seulement les fils provenant de commandes
existantes . Ne tentez pas de débrancher des fils qui ne sont pas
connectés à ce moment à des commandes existantes .
8.11
Avant d'installer la commande murale, placez la commande
murale en mode « hors tension » en appuyant sur l'interrupteur
de marche-arrêt (ON/OFF) pour le mettre dans la position « hors
tension » (OFF) .
8.12
Installez une commande murale dans le boîtier mural contenant
le fil « SOUS TENSION » en premier . Connectez le fil noir de
la commande murale au fil « SOUS TENSION » . Raccordez les
fils de façon sécurisée avec les capuchons de connexion de fils
fournis .
8.13
Raccordez un fil noir de la commande murale aux deux autres
fils itinérants dans le boîtier mural et assujettissez ces fils avec le
capuchon de connexion de fils fourni .
COMMANDE
SOUS
FAN/LIGHT
MURALE DU
HOT
TENSION
WALL
....
VENTILATEUR/
CONTROL
LUMINAIRE
OFF ON
BLACK
NOIR
TRAVELER
FIL ITINÉRANT
WIRE
NEUTRAL
NEUTRE
RÉCEPTEUR SITUÉ SUR LE DESSUS
DU MONTURE DE PLAFOND

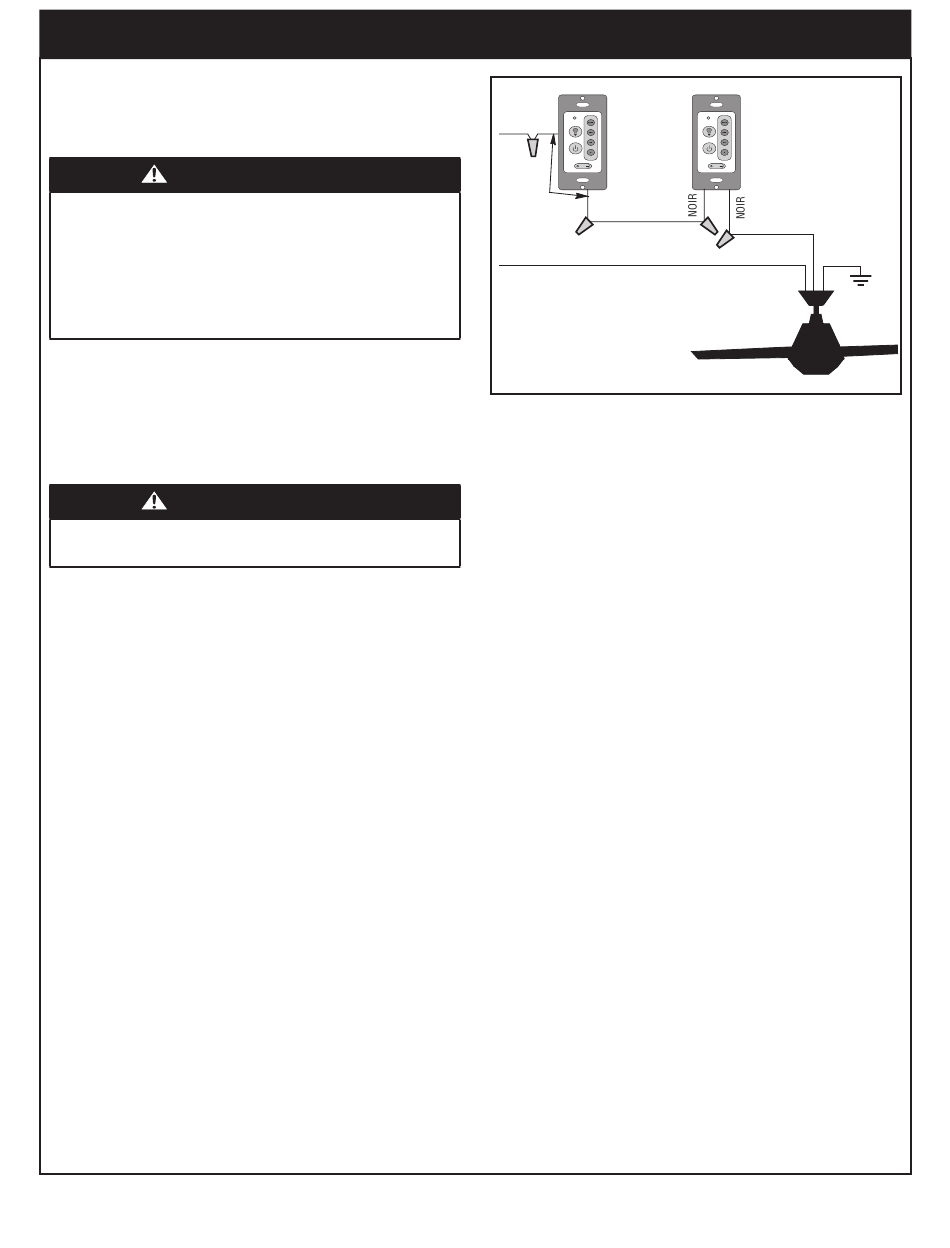

Figure 35
Veuillez téléphoner au +1-800-654-3545 pour toute assistance complémentaire
87
(suite)
SECOND
DEUXIÈME
WALL
COMMANDE
....
MURALE
CONTROL
ACHETÉE
PURCHASED
SÉPARÉMENT
OFF ON
SEPARATELY
CHARGE
LOAD
BLACK
NOIR
GROUND
TERRE
RECEIVER LOCATED
WITHIN THE CEILING
COVER
emersonfans .com
Modèle ETL N° : CF370
