8. Instalación del control de pared
8.3
Antes de instalar el control de pared , ponga dicho control
en el modo de "APAGADO" empujando el interruptor de
"ENCENDIDO y APAGADO" hasta la posición de "APAGADO".
8.4
Conecte un cable negro del control de pared al cable "CON
CORRIENTE". Conecte de manera segura los cables con los
conectores de cables suministrados (Figura 34).
8.5
Conecte un cable negro del interruptor de pared al cable "DE
CARGA" (negro) de la caja de pared. Conecte de manera
segura los cables con el conector de cables suministrado.
ADVERTENCIA
No conecte ningún cable neutro (blanco) a este control. Un
cableado incorrecto dañará este control.
8.6
Atornille el control de pared en la caja de pared utilizando los
tornillos suministrados. Deje el control de pared en el modo de
"APAGADO" hasta que se haya completado la instalación del
ventilador.
ADVERTENCIA
Asegúrese de que todas las conexiones estén apretadas y que no
haya cables pelados visibles en los conectores de cables.
8.7
El control de pared se suministra con cubiertas de interruptor
de color blanco, marfil y almendra. Escoja el acabado que
mejor se ajuste a sus necesidades y acople a presión la
cubierta en el control de pared (Figura 34).
8.8
Instale la placa de pared decorativa utilizando los dos tornillos
suministrados con la placa de pared. Deje el control de pared
en el modo de "APAGADO" hasta que se haya completado la
instalación del ventilador (Figura 34).
(continuación)
SCREWS (2)
TORNILLOS (2)
....
OFF
ON
CUBIERTA DEL
SWITCH COVER
INTERRUPTOR
PLACA DE PARED DECORATIVA
DECORATIVE WALL PLATE

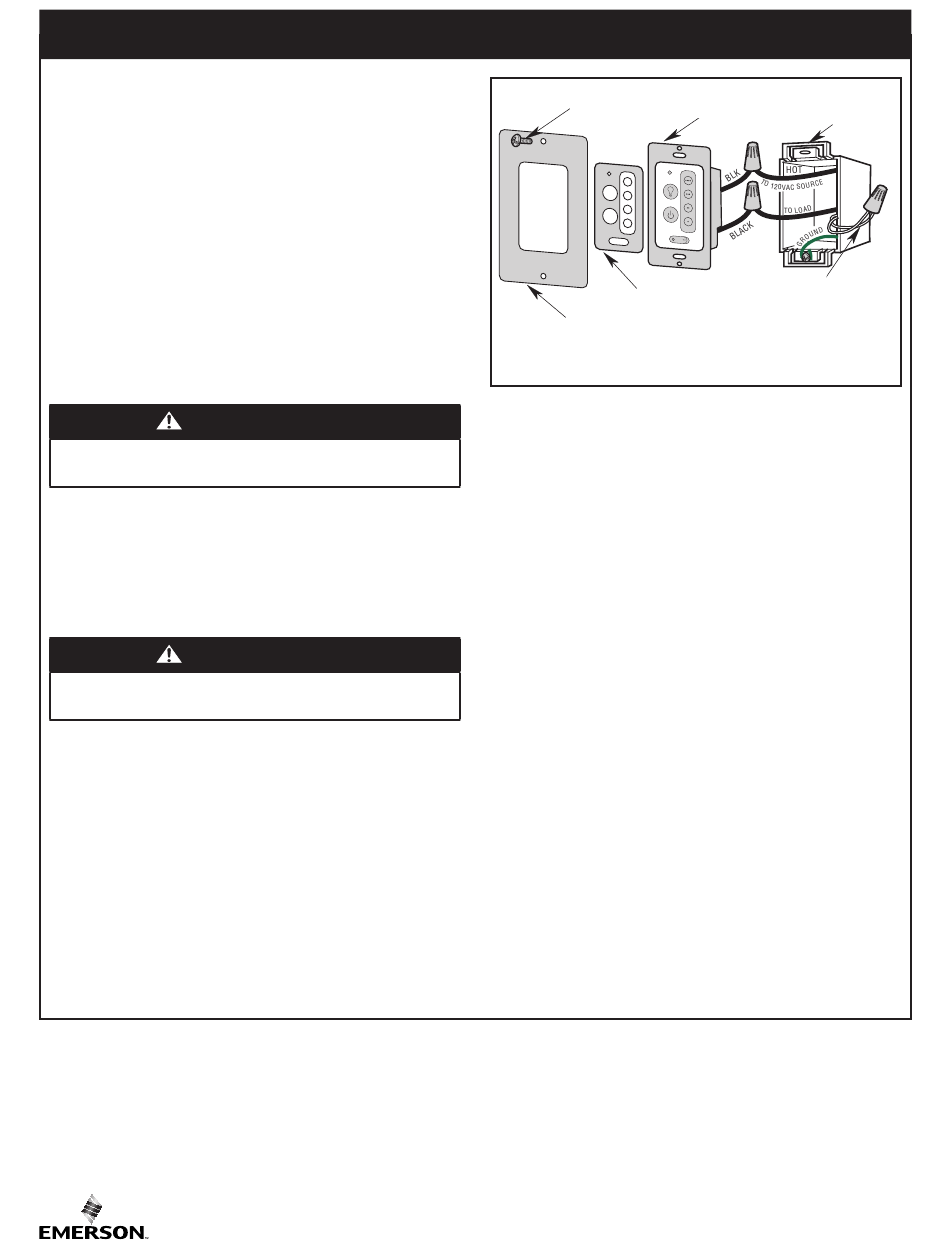

Figura 34
54
CONTROL DE PARED DEL
VENTILADOR Y LUZ
CAJA
FAN/LIGHT WALL
DE PARED WALL
CONTROL
BOX
....
OFF
ON
NEUTRAL CABLES
WIRES
NEUTROS
No. de modelo ETL: CF370
