6.4

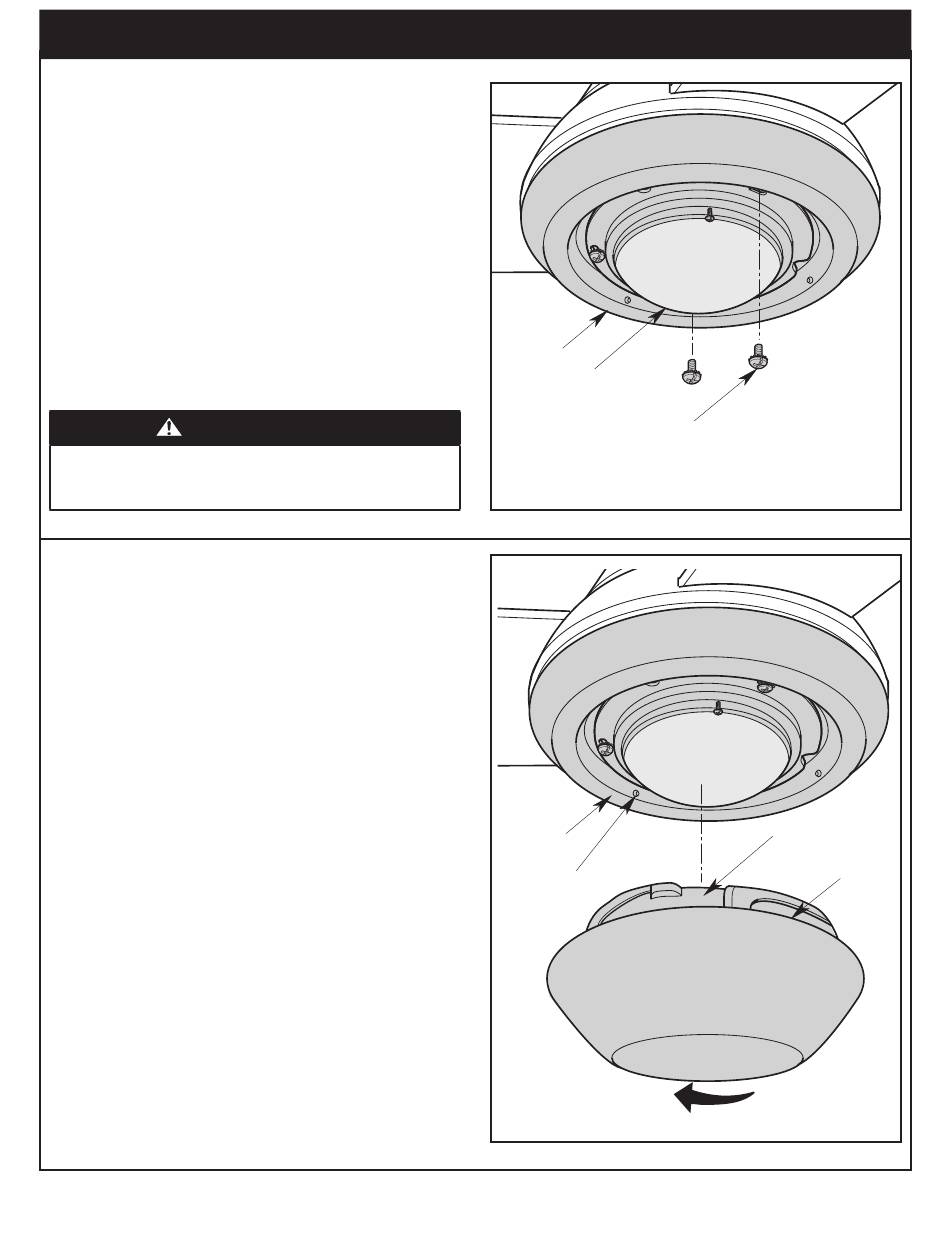

Introduzca cuidadosamente por completo los cables y los
conectores en la carcasa inferior.
Posicione el ensamblaje del accesorio de iluminación LED sobre
la carcasa inferior, alineando los tres agujeros.
NOTA: Verifique que ninguno de los cables y conectores esté
atrapado entre el ensamblaje del accesorio de iluminación
LED y la carcasa inferior.
Instale y apriete los tres tornillos de cabeza troncocónica
#6-32 x 1/4 de pulgada con arandelas de seguridad
(suministrados) para completar la instalación del ensamblaje del
accesorio de iluminación LED (Figura 30).
En la bolsa de piezas se suministra un tornillo de cabeza
segmentada #6-32 x 1/4 de pulgada con arandela de seguridad
de repuesto, por si se necesita.
ADVERTENCIA
Para evitar posibles incendios o descargas eléctricas, no aplaste
los cables entre la carcasa inferior y el ensamblaje del accesorio
de iluminación LED.
6.5
Coloque la pantalla en el interior de la abertura ubicada en la
carcasa inferior, alineando las tres áreas planas ubicadas en el
borde superior de la pantalla con los tres hoyuelos en relieve
ubicados en la carcasa inferior y gire la pantalla en el sentido
de las agujas del reloj hasta que se detenga (Figura 31).
NOTA: Compruebe periódicamente si la pantalla está asentada
completamente en la carcasa inferior.
6. Ensamblaje final
(continuación)
CARCASA
LOWER
INFERIOR
HOUSING
ENSAMBLAJE DEL
LED LIGHT
ACCESORIO DE
FIXTURE
ILUMINACIÓN LED
ASSEMBLY
#6-32 x 1/4" TRUSS
TORNILLOS DE CABEZA TRONCOCÓNICA #6-32 x
HEAD SCREWS WITH
1/4 DE PULG. CON ARANDELAS DE SEGURIDAD (3)
LOCKWASHERS (3)
Figura 30
LOWER
CARCASA
HOUSING
INFERIOR
HOYUELOS EN
RAISED
RELIEVE (3)
DIMPLES (3)
ROTAR EN EL SENTIDO DE LAS AGUJAS DEL RELOJ
Figura 31
Sírvase llamar al 1-800-654-3545 para obtener asistencia adicional
51
ÁREA PLANA (3) FLAT AREAS (3)
ROTATE CLOCKWISE
emersonfans.com
No. de modelo ETL: CF370
PANTALLA
SHADE
