3. Assemblage du ventilateur de plafond
3.11

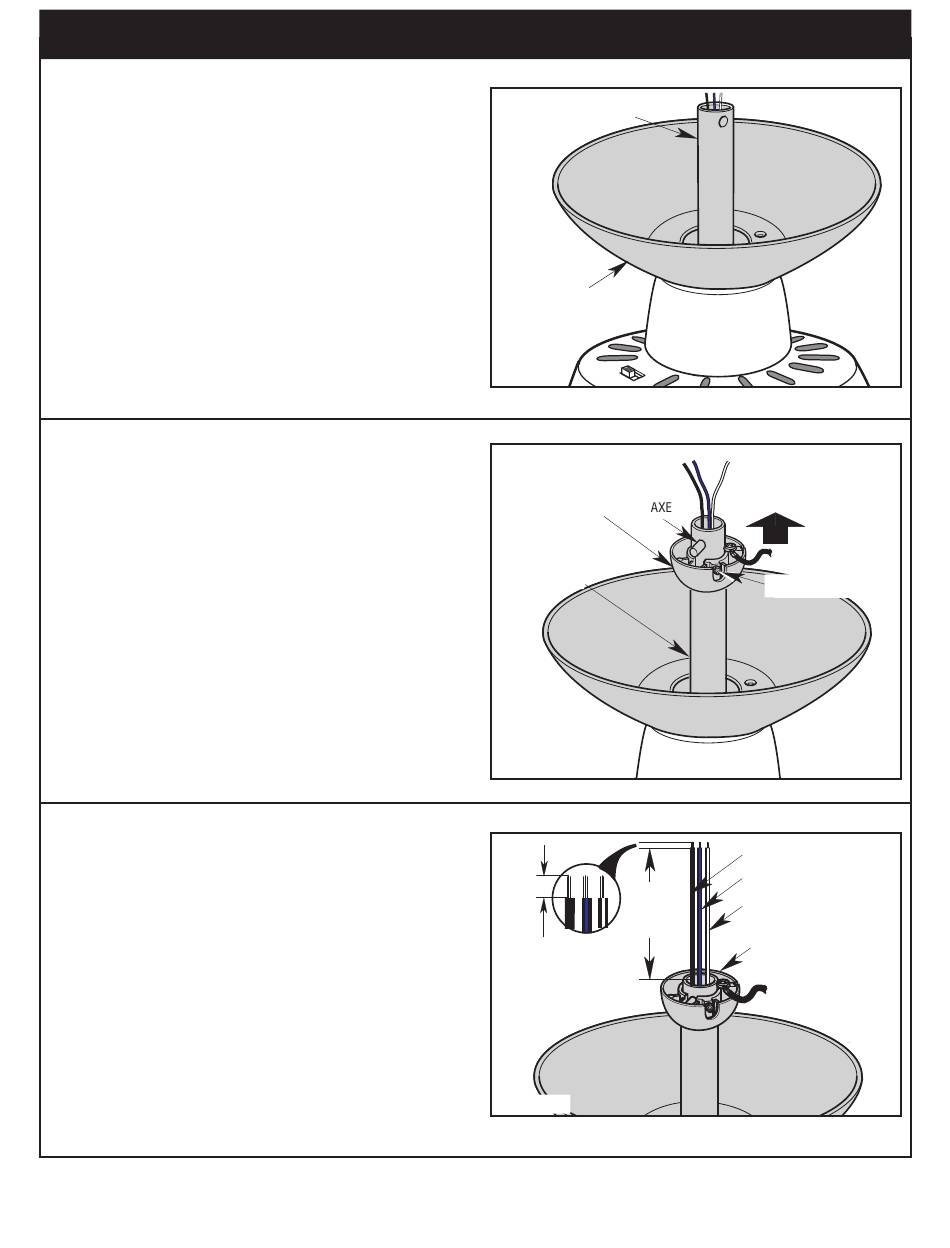

Placez le cache pour plafond sur la tige de suspension
descendante de 4,5 po (Figure 11) .
Vérifiez que le cache pour plafond et le cache du coupleur sont
orientés tous les deux dans le sens correct (Figure 11) .
3.12
Acheminez les trois câbles du moteur à travers la rotule de la tige
de suspension (Figure 12) .
Réinstallez la rotule sur la tige de suspension descendante de
4,5 po de la façon suivante .
Positionnez la broche à travers les deux trous de la tige de
suspension descendante de 4,5 po et alignez la rotule de telle
sorte que la broche soit capturée dans la rainure en haut de la
rotule de la tige de suspension (Figure 12) .
Tirez sur la rotule de la tige de suspension descendante pour
la faire remonter jusqu'à ce qu'elle soit serrée contre l'axe, et
assujettissez solidement la vis de pression à tête cruciforme
dans la rotule (Figure 12) .
Le ventilateur risquerait de trembler si la vis de pression à tête
cruciforme n'était pas serrée suffisamment .
3.13
Le ventilateur est fourni avec des fils bleu, noir et blanc
mesurant 80 po de long .
Avant d'installer le ventilateur, mesurez environ de 15 à 23 cm
au-dessus de l'ensemble de rotule de la tige de suspension/
tige descendante (Figure 13) .
Coupez la longueur excessive des conducteurs et dénudez
l'isolation à 1/2 po de l'extrémité des conducteurs .
TIGE DE SUSPENSION
DESCENDANTE
DE 4,5 po
CACHE POUR
PLAFOND
Figure 11
ROTULE DE
LA TIGE DE
PIN
HANGER BALL
SUSPENSION
TIGE DE
SUSPENSION
4 .5"
DESCENDANTE
DOWNROD
DE 4,5 po
Figure 12
6 TO 9
DE 6 À 9 po
INCHES
(DE 15 À
23 cm)
1/2 po
1/2
(1,27 cm)
INCH
Figure 13
