5. Comment effectuer le câblage pour raccorder
5.5

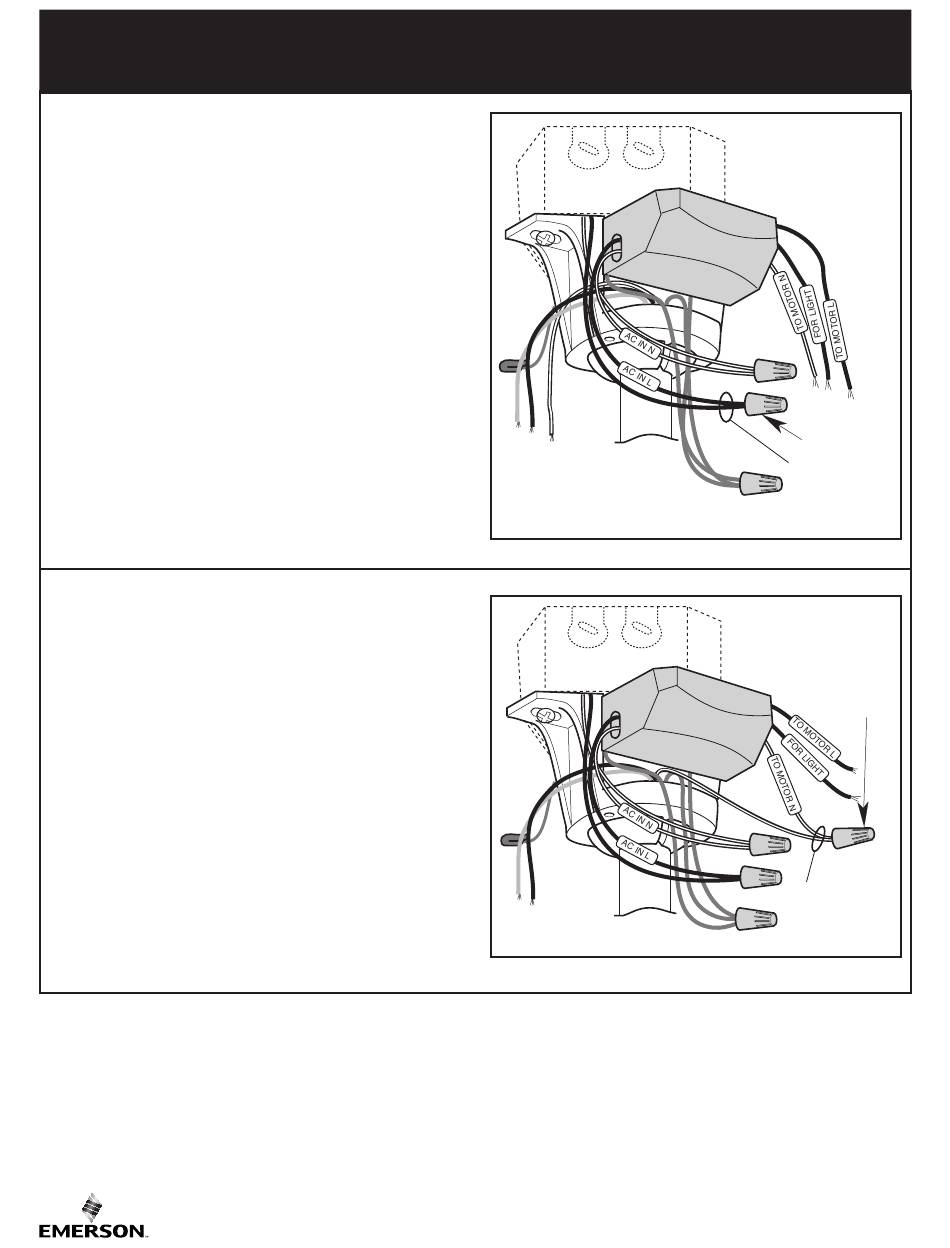

Connectez de façon sécurisée le fil noir du récepteur (AC IN L)
au fil noir d'alimentation (sous tension) en utilisant le capuchon
de connexion de cal . 12 (fourni dans le sac de pièces détachées)
(Figure 21) .
5.6
Connectez de façon sécurisée le fil blanc du récepteur (TO
MOTOR N) au fil blanc du moteur du ventilateur en utilisant le
capuchon de connexion de cal . 18 (fourni avec le récepteur)
(Figure 22) .
votre ventilateur de plafond
(suite)
Figure 21
Figure 22
78
CAPUCHON
12 ga . WIRE
DE CONNEXION
CONNECTOR
cal . 12
SUPPLY AND
FILS NOIRS
RECEIVER
DU CIRCUIT
BLACK WIRES
D'ALIMENTATION ET
DU RÉCEPTEUR
CAPUCHON
18 ga . WIRE
DE CONNEXION
CONNECTOR
cal . 18
FILS BLANCS FAN AND
DU CIRCUIT
RECEIVER
D'ALIMENTATION WHITE WIRES
ET DU RÉCEPTEUR
