8. Instalación del control de pared
DIAGRAMA DE CABLEADO DE 3 VÍAS:
CONSTRUCCIÓN NUEVA
NOTA: Es probable que las instalaciones de 3 vías
reconvertidas incluyan dos cables conmutables entre las dos
cajas de pared. En el caso de una construcción nueva, sólo se
requiere un cable conmutable (vea la Figura 36).
ADVERTENCIA
Asegúrese de que todas las conexiones estén apretadas y que no
haya cables pelados visibles en los conectores de cables.
8.14
Enrosque el control de pared en la caja de pared utilizando los
tornillos suministrados. Deje el control de pared en el modo de
"APAGADO" hasta que se haya completado la instalación del
ventilador.
8.15
El control de pared se suministra con cubiertas de interruptor de
color blanco, marfil y almendra. Escoja el acabado que mejor se
ajuste a sus necesidades y acople a presión la cubierta sobre el
control de pared (Figura 36).
8.16
Luego, instale el otro control de pared (vendido por separado)
en la caja de pared que contiene el cable "DE CARGA".
Conecte el cable negro del control de pared al cable o cables
conmutables que ya están conectados al cable negro (en la otra
caja de pared). Sujételo de manera segura con los conectores de
cables suministrados.
8.17
Conecte un cable negro del control de pared al cable "DE
CARGA" (negro) y sujételo de manera segura con el conector de
cables suministrado.
8.18
Conecte un cable negro del control de pared a ambos cables
conmutables restantes en la caja de pared y sujételo de manera
segura con el conector de cables suministrado.
(continuación)

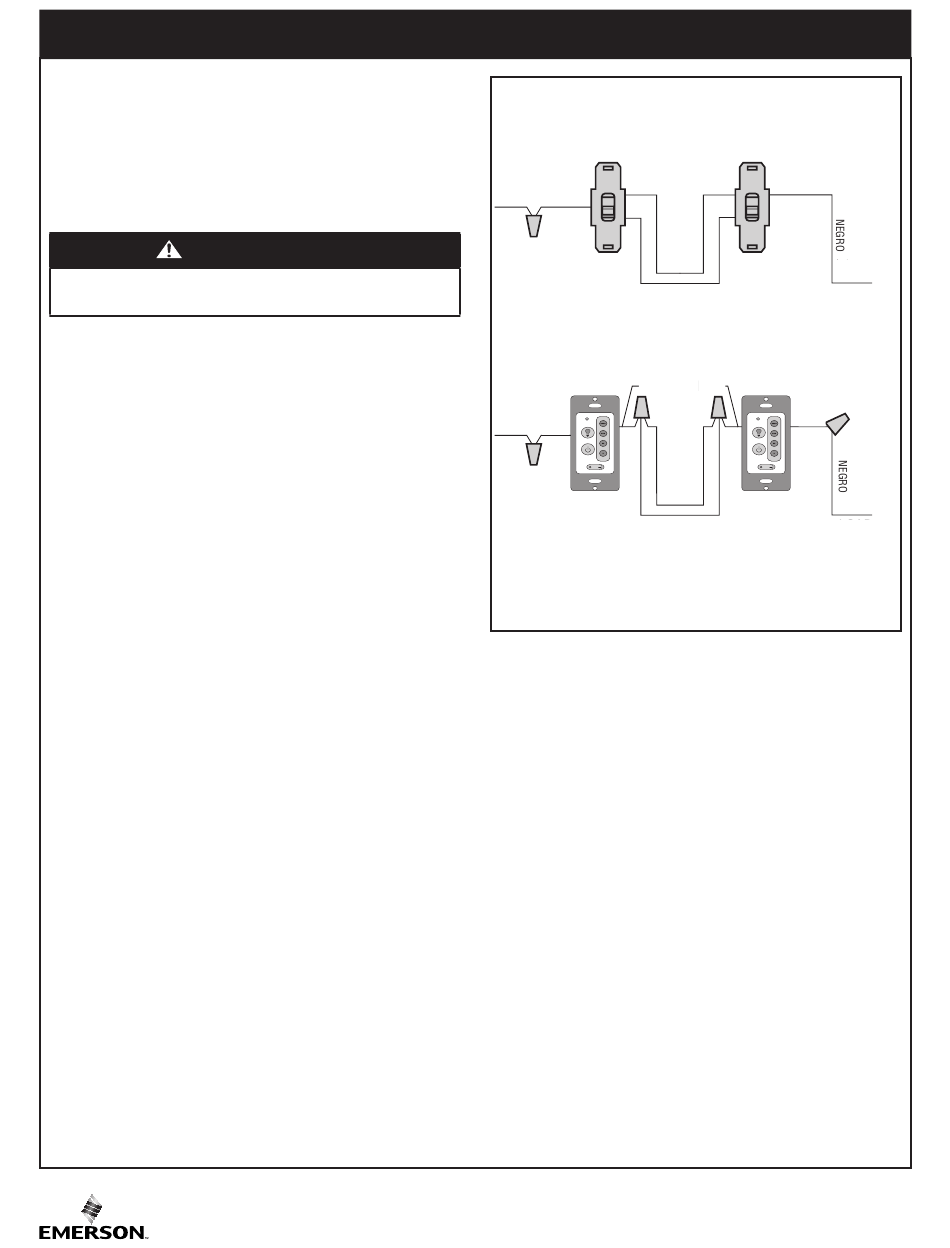

CABLEADO ESTÁNDAR PARA CONTROLES
DE 3 VÍAS EXISTENTES
CONTROL DE PARED
CON
NGR
CORRIENTE
CABLES CONMUTABLES
DIAGRAMA DE CABLEADO DE 3 VÍAS:
RECONVERSIÓN
NGR
CON
CORRIENTE
NGR
CONTROL DE
PARED DEL
VENTILADOR
Y LA LUZ
CONMUTABLES
Figura 36
56
EXISTENTE
NGR
NGR
CONTROL DE
PARED DEL
VENTILADOR
CABLES
Y LA LUZ
SEGUNDO CONTROL
DE PARED
COMPRADO
POR SEPARADO
No. de modelo ETL: CF370
CARGA
CARGA
