3. Ensamblaje del ventilador de techo
3.10

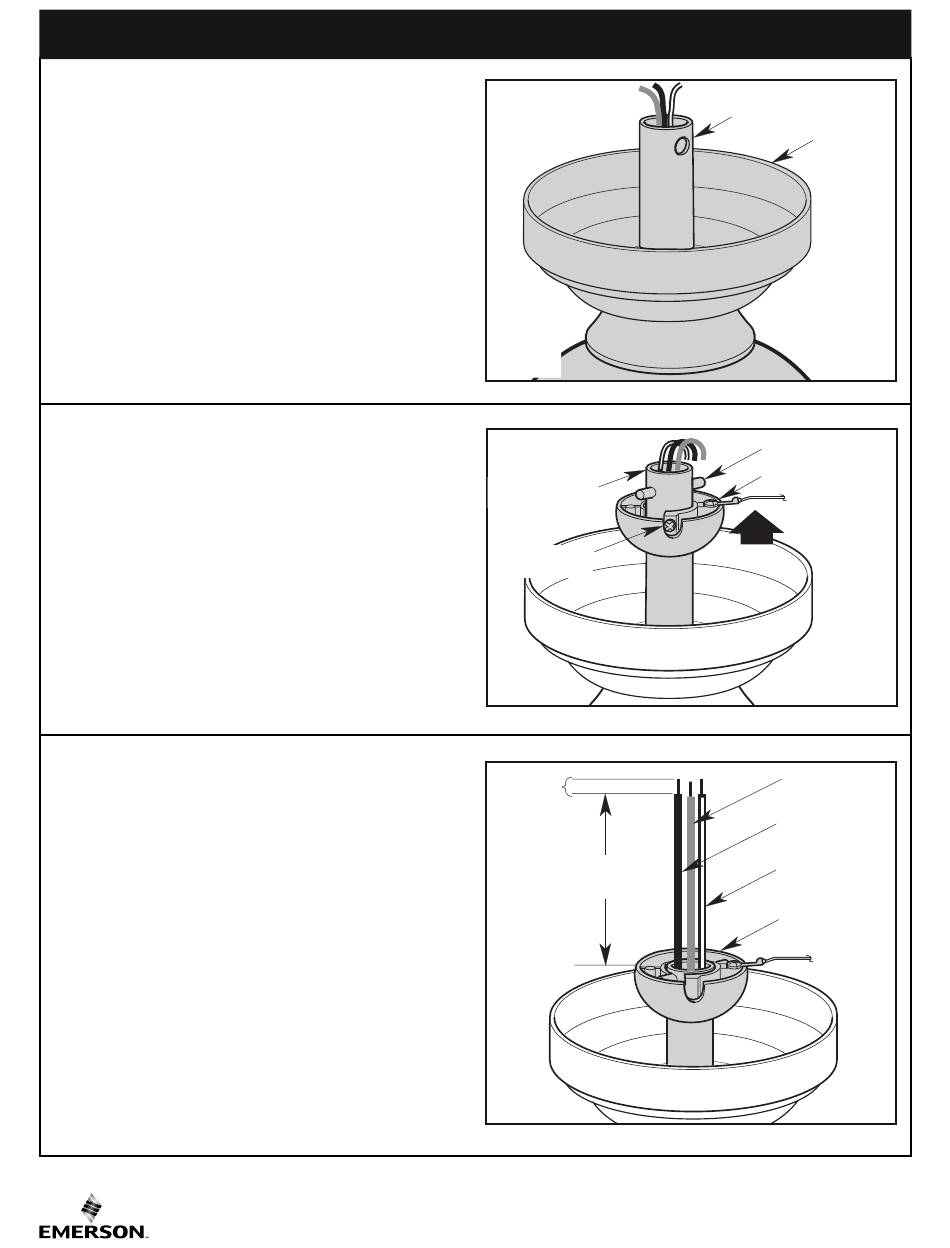

Coloque la cubierta del techo sobre la varilla descendente (Figura 10).
Asegúrese de que tanto la cubierta del techo como la cubierta del
acoplamiento estén orientadas correctamente (Figura 10).
3.11
Encamine los tres cables de conexión del motor de 80 pulgadas a través
de la esfera de suspensión (Figura 11).
Reinstale la esfera de suspensión en la varilla descendente de la
siguiente manera:
Posicione el pasador a través de los dos agujeros ubicados en la varilla
descendente y alinee la esfera de suspensión de manera que el pasador
sea capturado en la ranura ubicada en la parte superior de la esfera de
suspensión (Figura 11).
Jale la esfera de suspensión hacia arriba hasta que esté ajustada contra
el pasador y apriete firmemente el tornillo de ajuste de cabeza Phillips
ubicado en la esfera de suspensión (Figura 11).
Un tornillo de ajuste flojo podría causar oscilación del ventilador.
3.12
El ventilador viene con cables de conexión de color azul, negro y blanco
que tienen 80 pulgadas de longitud.
Mida hacia arriba aproximadamente de 6 a 9 pulgadas por encima de la
parte superior del ensamblaje de esfera de suspensión/varilla
descendente de 4,5 pulgadas (Figura 12).
Corte el exceso de los cables de conexión y pele el aislamiento hasta 1/2
pulgada del extremo de dichos cables.
Figura 10
VARILLA DESCENDENTE
DE 4.5 PULG.
4.5" DOWNROD
TORNILLO DE AJUSTE
DE CABEZA PHILLIPS
PHILLIPS HEAD
SETSCREW
Figura 11
1/2 PULGADA
1/2-INCH
6 a 9
PULG.
6 TO 9
INCHES
Figura 12
42
(continuación)
VARILLA
DESCENDENTE
DOWNROD
CUBIERTA DEL
VENTILADOR
CEILING
COVER
PASADOR
PIN
ESFERA DE SUSPENSIÓN
HANGER BALL
CABLE AZUL
BLUE WIRE
CABLE NEGRO
BLACK WIRE
CABLE BLANCO
WHITE WIRE
ESFERA DE
SUSPENSIÓN
HANGER BALL
No. de modelo ETL: CF590
