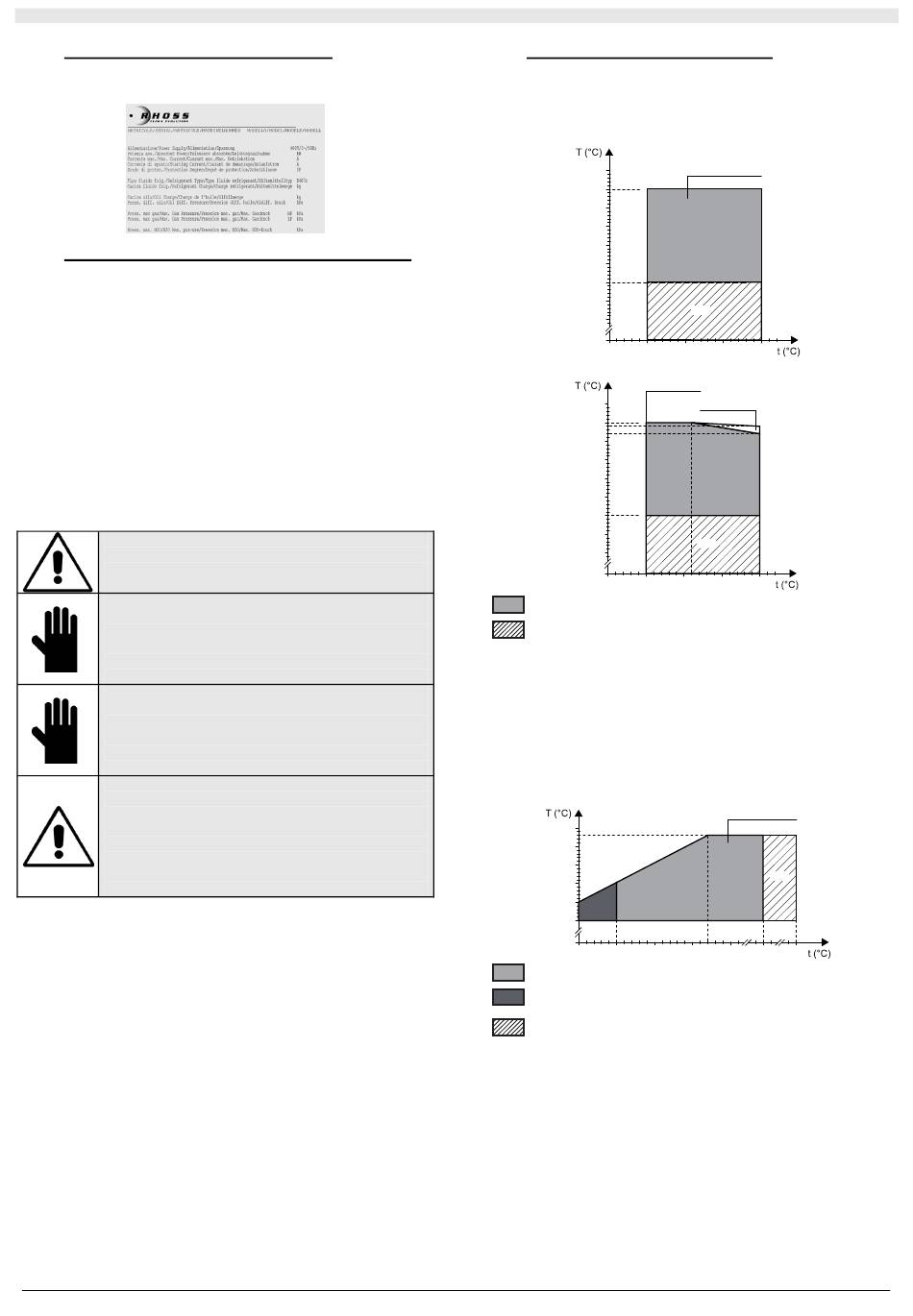

I.3 IDENTIFICACIÓN DE LA MÁQUINA
Las unidades están provistas de una chapa de matrícula colocada en el
lado de la batería de la unidad (Fig. 1).
I.4 CONDICIONES DE UTILIZACIÓN PREVISTAS
Las unidades TCAEY son enfriadoras de agua compactas
condensadas por aire con circulador en las versiones P/L y con
circulador y acumulación en las versiones T/H. Las unidades THAEY
son bombas de calor compactas con evaporación/condensación por
aire, con circulador en las versiones P/L y con circulador y acumulación
en las versiones T/H. Ambas gamas están dotadas de ventiladores
axiales.
Su uso se prevé en instalaciones de climatización o de proceso
industrial, donde se necesite disponer de agua refrigerada (TCAEY) o
de agua refrigerada y calentada (THAEY), no para uso alimentario.
La instalación de las unidades se prevé en exteriores.
¡PELIGRO!
La instalación de la máquina se ha previsto en el
exterior. En caso de instalación en sitios accesibles
a menores de 14 años, segregar la unidad.
¡IMPORTANTE!
El correcto funcionamiento de la unidad queda
subordinado a la escrupulosa aplicación de las
instrucciones de uso, al mantenimiento de los
espacios técnicos en la instalación y de los límites
de empleo indicados en este manual.
¡IMPORTANTE!
Una instalación en que no se mantengan los
espacios técnicos aconsejados provocará un mal
funcionamiento de la unidad, con un aumento de la
potencia consumida y una reducción sensible de la
potencia frigorífica (térmica) rendida.
¡PELIGRO!
La máquina ha sido proyectada y fabricada para
funcionar única y exclusivamente como enfriadora
de agua condensada por aire o bomba de calor con
evaporación de aire; cualquier otro uso queda
expresamente PROHIBIDO.
Se prohíbe así mismo la instalación de la máquina
en un ambiente explosivo.
I.5
Saltos térmicos permitidos a través de los intercambiadores
○ Salto tιrmico en el evaporador ΔT = 3 ÷ 8°C.
○ Mínima presión del agua 0,5 bar.
○ Máxima presión del agua 3 bar.
Fig. 1
T (°C) = Temperatura del aire (B.S.).
t (°C) = Temperatura del agua producida
En funcionamiento verano:
Máxima temperatura del agua entrada 25°C.
Nota:
Para la salida del agua del evaporador, con una temperatura inferior a
5°C, ponerse en contacto con el servicio pre-venta de
antes del pedido.
t (°C) = Temperatura del aire (B.S.).
T (°C) = Temperatura del agua producida
En funcionamiento verano:
•
Máxima temperatura del agua en la entrada 47°C.
72
LÍMITES DE FUNCIONAMIENTO
Funcionamiento verano TCCEY – THCEY 105÷107
50
TCAEY 105-107
45
40
35
30
25
20
15
KFI
10
-10
5 10
Funcionamiento verano TCCEY – THCEY 109÷111
TCAEY 111
50
45
40
35
30
25
20
15
KFI
10
-10
5 10
Funcionamiento standard
Funcionamiento con control de condensación
(accesorio KFI)
Funcionamiento verano TCCEY – THCEY 105÷111
55
50
45
40
35
30
-10 -5 0 5
Funcionamiento standard
Extensión del campo de funcionamiento en el que se
aconseja la utilización del accesorio RAB y KPBY/KPBY1.
Funcionamiento con control de condensación
(accesorio KFI)
SECCIÓN I: USUARIO
15 20
TCAEY 109
15 20
S.p.A.
RHOSS
THAEY 105-111
KFI
10 20 40
