INSTALLATIONSVORSCHRIFT
achten Sie darauf, dass kein Schmutz in die Leitungen kommt.
Montieren Sie den Gasregelblock an die Bügel (2) des
Innenteils.
Schliessen Sie die Leitungen an die Rückseite des
Gasregelblocks an.
Achten Sie darauf, dass Sie den flexiblen Schlauch und die
Aluminiumleitung gasdicht andrehen.
Die Thermokupplung muss erst handfest angedreht wer-
den und danach machen Sie eine Vierteldrehung mit dem
Schlüssel.
Legen Sie den Empfänger von der Abstandsbedienung in
den Behälter (3). Die Zündflammenleitung muss gegen
mögliche Korrosionseinflüsse geschützt werden, wie
beispielsweise gegen Feuchtigkeit und aus dem Schornstein
nach unten fallenden Mörtel und Schmutz. Die Zünd-
flammenleitung darf den Boden und die Wände in dem
Raum, wo das Gerät eingebaut wird, niemals berühren.
Befestigen Sie das Aussengestell mit Tür (4) an dem
Innengestell mit Hilfe der zwei Parker (5).
Sie können das Aussengestell so anbringen, dass die Tür
links oder rechts drehend ist.
Achtung: Die Bedienungsluke wegen der Temperatur so
niedrig wie möglich montieren.
Die Füße des Gerätes einkalkulieren. In Figur 3, 4, 5 und 6
ist das Gebiet angegeben, in dem die Bedienungsluke mon-
tiert werden kann.

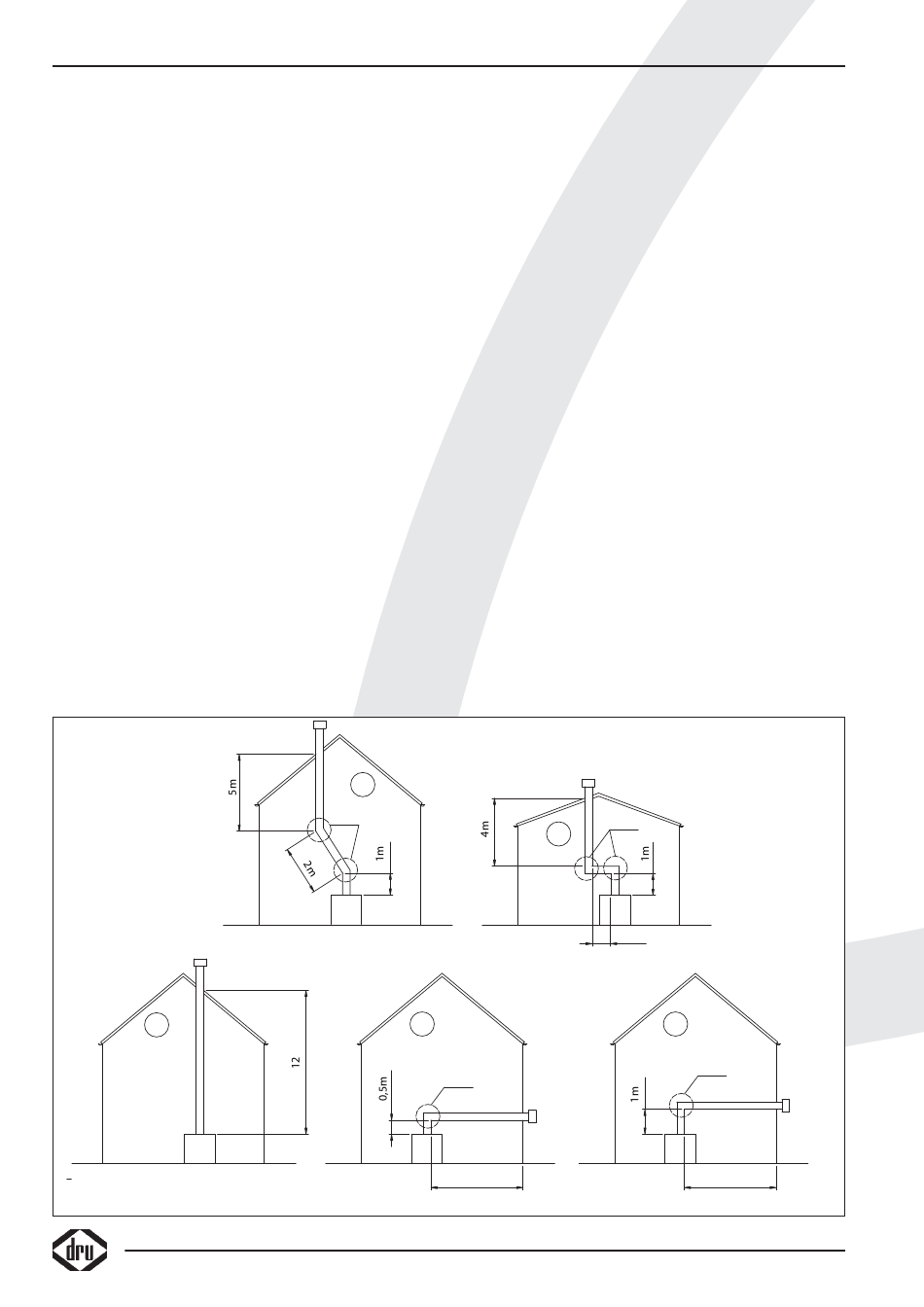

Anschlußmöglichkeiten (Fig. 10)
Die Durchfuhr nach außen kann durch den Giebel, aber
auch durch die Dachfläche stattfinden, das Anschließen an
die An- und Abfuhrrohre muß den unten stehenden
Anforderungen entsprechen:
3
3
1
2x45˚
L=1+2+5+(2x1)=10
4
4
1x90˚
1x90˚
L=2+1+(2)=5
max 2m
L=2+1+(2)=5
max 2m
Fig. 10
44
• Immer erst 0,5 oder 1 Meter Rohr vertikal anbringen,
ausser Beispiele 5 in Fig. 10.
• Bei 0,5 Meter vertikal darf die horizontale Rohrlänge nicht
länger sein als 2 Meter und die Mauerdurchfuhr.
• Bei 1 Meter vertikal darf die horizontale Rohrlänge nicht
länger sein als 3 Meter und die Mauerdurchfuhr.
• Die maximale Rohrlänge ist 12 Meter.
Rechnen Sie für eine 90° Krümmung 2 Meter und für eine
45° Krümmung 1 Meter. Die Länge der Giebel- oder
Dachdurchfuhr braucht nicht mitgerechnet zu werden.
Die maximale Gesamtlänge ist die Summe der Rohrlänge
plus der Länge für die Krümmungen (siehe die 5 Beispiele
in Fig. 10).
Der Dachdurchfuhrsatz, Luftanfuhr / Rauchgasabfuhr, das
konzentrische Rohr und die Krümmungen werden pro
Stück verpackt und, komplett mit einem Klemmband mit
Abdichtring versehen, geliefert. Außerdem ist eine
Dachpfanne- oder Klebeplatte für die Durchfuhr, oder ein
schräges oder flaches Dach erhältlich.
Achtung: Dieses Gerät darf ausschließlich mit dem von
der DRU gelieferten Abfuhrmaterial ø150/ø100 installiert
werden. Dieses ist zusammen mit dem Gerät grüft und
entspricht damit allen Anforderungen. Bei abweichendem
Installationsmaterial kann DRU nicht für eine gute und
sichere Funktion garantieren.
Vorbereitung für den Einbau des Zu- und
Abluftsystems
• Entscheiden Sie sich für eine der Anschlussmöglichkeiten
gemäss Fig. 10.
• Bauen Sie die konzentrischen Rohre vom Gerät aus auf.
2x90˚
2
L=1+1+4+(2x2)=10
1m
(H totaal= 5m)
L=4+1,5+(2)=7,5
L=4+1,5+(2)=7,5
5
5
1x90˚
1x90˚
38c-744b
max 3m
38c-744b
max 3m
