Dru Paco Instructions D'installation Et Mode D'emploi
  1. Manuels
  2. Marques
  3. Dru Manuels
  4. Cheminées d'intérieur
  5. Paco
  6. Instructions d'installation et mode d'emploi

Dru Paco Instructions D'installation Et Mode D'emploi

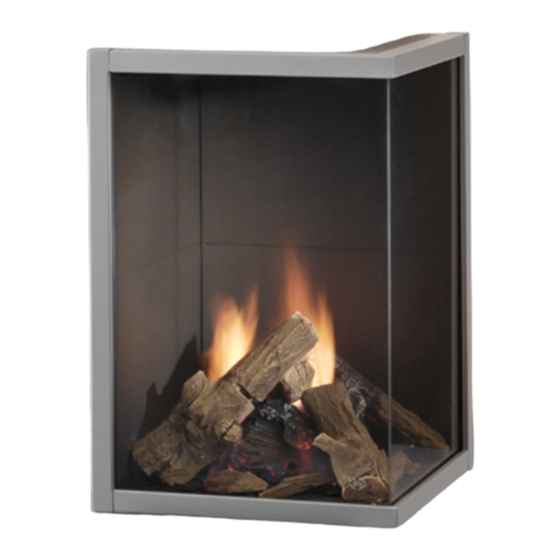

Cheminée encastrable
Masquer les pouces Voir aussi pour Paco:
Table des Matières

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel
INSTALLATIEVOORSCHRIFT EN GEBRUIKERSHANDLEIDING NL/BE
INSTRUCTIONS FOR INSTALLATION AND OPERATION GB/IE
INSTALLATIONSVORSCHRIFT UND GEBRAUCHSANWEISUNG DE/AT/BE/LU/CH
INSTRUCTIONS D'INSTALLATION ET MODE D'EMPLOI FR/BE/LU/CH
PACO
Bewaar dit document zorgvuldig
Please retain this document carefully
Bewahren Sie dieses Dokument sorgfältig auf
Conservez soigneusement cette notice
DRU VERWARMING B.V.
HOLLAND
957.597.05
