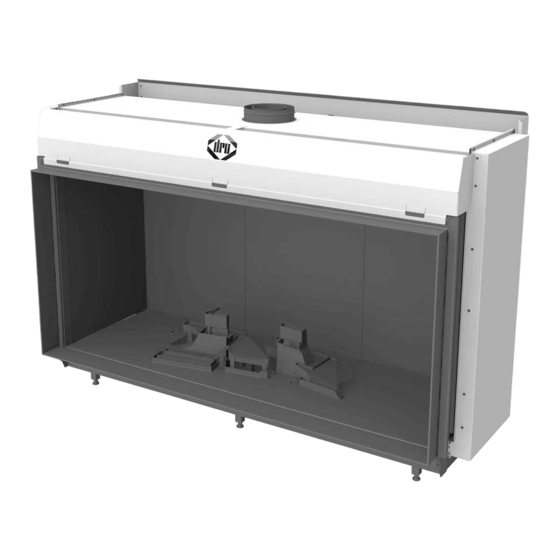

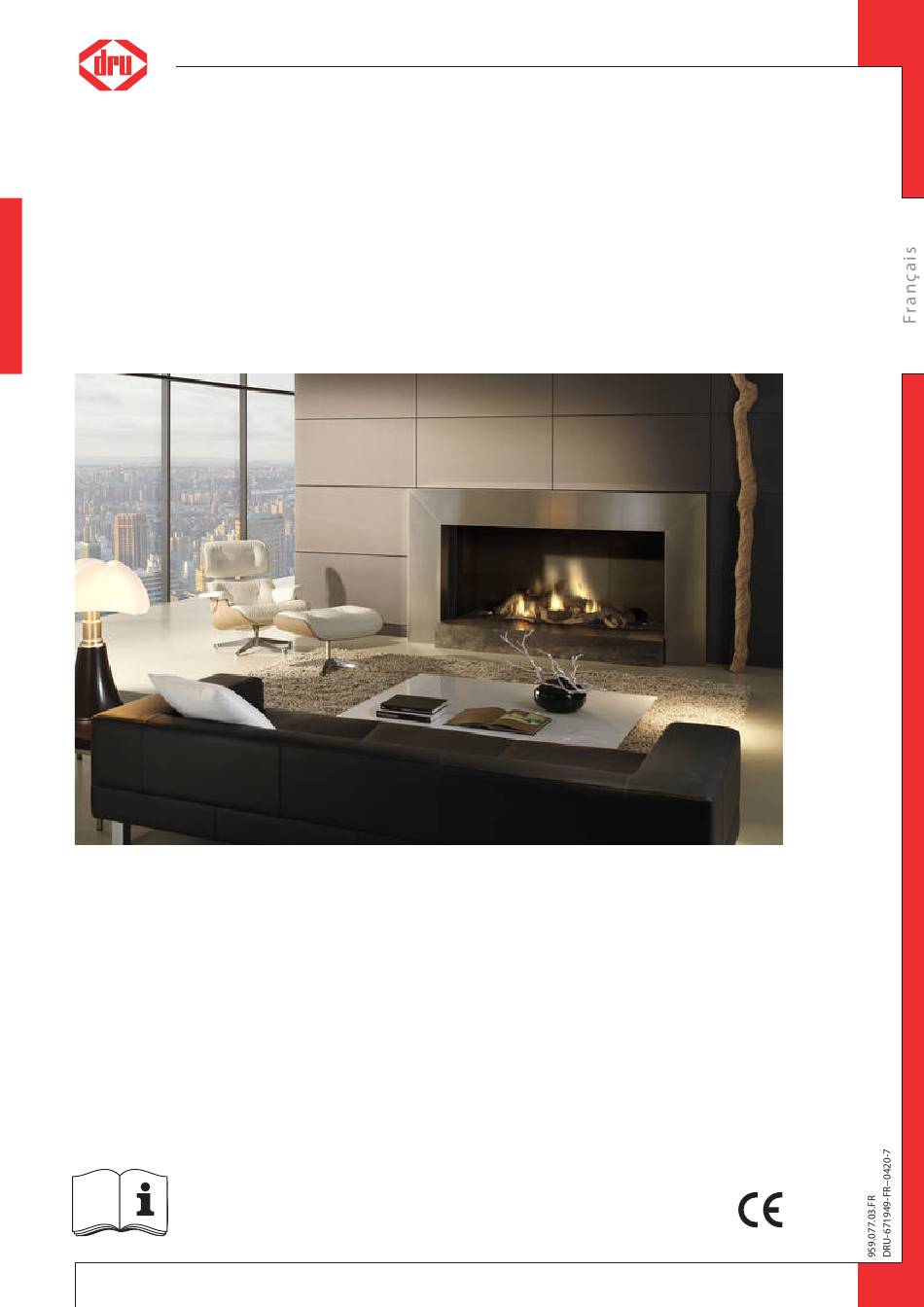

- Page 1 Cosmo RCH Cosmo Tunnel RCH G20/G25/G25.3 Gaz naturel Manuel d'installation Conservez soigneusement ce document...
-
Page 2: Table Des Matières
MA N U E L D ' I N S T A L LA T I O N Table des matières 1. Introduction 2. Déclaration CE 3. SÉCURITÉ 3.1 Généralités 3.2 Prescriptions 3.3 Mesures de précaution / consignes de sécurité lors de l'installation 3.4 Principe du cycle d’allumage 4. -
Page 3: Introduction
M A N U E L D'INS TA LLA TION Introduction En tant que fabricant d'appareils de chauffage au gaz, DRU développe et fabrique des produits suivant les plus hautes exigences possibles en matière de sécurité, de qualité et de performances. Cet appareil dispose d'un label CE ;... -
Page 4: Sécurité
Cette mesure est en rapport avec l'évolution de la température dans le manteau de cheminée. Ø Utilisez exclusivement les conduits d'évacuation des produits de combustion et d'amenée d'air fournis par DRU. Ø En cas d'installation d'un appareil autonome : placez l’appareil à la distance minimale indiquée à partir de la paroi arrière tel qu’indiqué... -
Page 5: Principe Du Cycle D'allumage
5.2 Raccordement au gaz Pour la conversion de cet appareil vers un autre type de gaz, contacter le service après-vente de DRU et se renseigner sur les possibilités. Le raccordement au gaz sur le bloc de réglage du gaz se trouve à côté du récepteur... -
Page 6: Tuyau De Gaz Pour Prise De Gaz
0,5A/250VCA/30VCC) via la commande à distance de l'appareil. Pensez notamment ici aux lampes des éléments lumineux de Dru. Pour ce faire, on peut utiliser le contact de commutation B sur le récepteur (voir l'Annexe 3, fig. 36). Le contact de commutation n'est pas polarisé. -
Page 7: Mise En Place De L'appareil
(le cas échéant) Tous les appareils à encastrer DRU ne sont pas fournis avec un volet de commande. Les appareils à encastrer doivent être mis en place avec le volet de commande DRU. Cette installation est !Attention nécessaire pour assurer un fonctionnement correct, sûr et durable. Le volet de commande DRU est disponible séparément. -
Page 8: Mise En Place Du Volet De Commande
Dans le volet de commande se trouve un certain nombre de composantes comme la plaque signalétique, le bloc ® de réglage du gaz et le cas échéant, les composantes appartenant au système DRU Powervent Procédez comme suit pour mettre en place le volet de commande; voir l'Annexe 3 fig. 3 pour plus de détails: Ø... -
Page 9: Système Concentrique
5.8 Système concentrique 5.8.1 Généralités L'appareil se raccorde à des conduits d'évacuation des produits de combustion et d'amenée d'air fournis par DRU, désignés ci-après par 'système concentrique'. Le diamètre pour ce raccordement est indiqué en Annexe 2, Tableau 2. Le diamètre pour ce raccordement est indiqué en Annexe 2, Tableau 2. Le passage vers l'extérieur peut être aussi bien un terminal mural (C11) qu'un terminal toiture (C31). -
Page 10: Montage Du Système Concentrique
MA N U E L D ' I N S T A L LA T I O N • Le système concentrique de DRU est conçu pour une utilisation à l'intérieur et ne peut donc pas être utilisé à l'extérieur, à l'exception des éléments qui sont prévus pour cela, comme le terminal mural et le terminal toiture. - Page 11 Le système concentrique de 150/100 peut être raccordé verticalement à un conduit de cheminée existant. En cas de connexion sur un conduit de cheminée existant, les règles suivantes doivent être respectées: • Uniquement autorisé en utilisant le set de raccordement pour cheminée spécialement conçu par DRU. Les prescriptions d’installation sont également fournies. •...
-
Page 12: Instructions Complémentaires
5.11 Structure d'encastrement La structure d'encastrement du Cosmo RCH est à adapter du “réglage 4S” au “réglage 3S” (voir l'Annexe 3, fig. 2 et 6). Le réglage 3S permet de faire correspondre la face inférieure de la vitre avec le sol ou le plateau. -
Page 13: Vitre
M A N U E L D'INS TA LLA TION 5.12 Vitre Enlever/mettre en place la vitre requiert l'intervention de deux personnes. !Attention • Évitez d'endommager les vitres en les enlevant/les mettant en place ; !Attention • évitez/ôtez les traces de doigts sur les vitres, car celles-ci se marquent en brûlant. 5.12.1 Retrait de la vitre Pour retirer la vitrage, suivez les étapes ci-après (voir l’Annexe 3 fig. -
Page 14: Réglage De L'appareil
MA N U E L D ' I N S T A L LA T I O N 5.13 Réglage de l’appareil L'appareil doit être réglé de manière à ce qu'il fonctionne bien en combinaison avec le système d’évacuation utilisé. En ce sens, une plaque de restriction est éventuellement placée. Les conditions pour l'application d'un terminal mural et un terminal toiture figurent à... -
Page 15: Mise En Place Du Jeu De Bûches
M A N U E L D'INS TA LLA TION 5.14 Mise en place du jeu de bûches L'appareil est livré avec un jeu de bûches. • Dans les figures, la couleur n'est pas toujours correctement reproduite. !Attention • Avant de placer le jeu de bûches dans un Cosmo Tunnel RCH, déterminez quelle sera la face avant de l'appareil. -
Page 16: Commande/Utilisation
M A NU E L D'INS TA LL AT IO N 6. Commande/utilisation L'appareil est fourni avec une commande à distance noire sans fil pour l'utilisateur (voir l'Annexe 3, fig. 35 (B)). En option, une commande à distance orange est disponible pour l'installateur (voir l'Annexe 3, fig. 35 (O). Le réglage de la hauteur des flammes, l’allumage ainsi que l’arrêt de l’appareil sont effectués à... -
Page 17: Raccordement Via Un Protocole 'Modbus'
‘modbus’. Une connexion de ce type peut uniquement être établie à l'aide d'un module de communication (voir Annexe 3, fig. 35 (W)). Celui-ci peut être commandé chez DRU. Ce module de communication traduit le protocole ‘modbus’ du système domotique en un signal sans fil envoyé au récepteur. -
Page 18: Contrôle Final
MA N U E L D ' I N S T A L LA T I O N 7. Contrôle final Pour vous assurer que l'appareil fonctionne bien et en toute sécurité, les contrôles suivants doivent être exécutés avant la mise en service. 7.1 Étanchéité... -
Page 19: Brûleur Principal
M A N U E L D'INS TA LLA TION Ø Nettoyez la vitre avant la première mise en service, comme décrit dans le manuel d’utilisation. Ø Montez ensuite la vitre comme décrit au paragraphe 5.10. Ø Répétez la procédure d’allumage à plusieurs reprises et exécutez les contrôles tels que décrits dans le chapitre 7.3.2. -
Page 20: Pièces Détachées
MA N U E L D ' I N S T A L LA T I O N !Attention • Évitez d'endommager la (les) vitre(s). • Évitez/enlevez les empreintes digitales sur la (les) vitre(s) parce qu'elles brûlent. • Nettoyez la ou les vitres comme décrit dans le manuel d'utilisation. •... -
Page 21: Annexe 1 Pannes
M A N U E L D'INS TA LLA TION Annexe 1 Pannes Messages d'erreur Code d'erreur Problème Cause éventuelle Solution Perte de communication entre Pas de contact au niveau du Veillez à ce que les connecteurs le récepteur et le câble de communication du câble de communication soient coffret de sécurité... - Page 22 M A N U E L D ' I N S T A LLA T I ON Messages d'erreur Code d'erreur Problème Cause éventuelle Solution ESYS n'est pas libéré ESYS est verrouillé Att. 0,5 heure: ESYS se réinitialise lui-même F13/F14 (pas d'ionisation <...
-
Page 23: Annexe 2 Tableaux
M A N U E L D'INS TA LLA TION Annexe 2: tableaux Tableau 1: Pièces détachées également fournies Pièce détachée Nombre Jeu de bûches Volet de commande Manuel du volet de commande Manuel d'installation Manuel de l'utilisateur Plaque de restriction Vis Parker de réserve pour le montage des vitres Clé... - Page 24 * Cet appareil est conforme pour G25.3 avec la composition selon NTA 8837. ** Rendement du système. *** À utiliser au moyen de la domotique. **** Vis de réglage. ***** Les catégories C12 et C32 sont uniquement associées à DRU PV-1 100/60 (PowerVent®).
- Page 25 M A N U E L D'INS TA LLA TION Tableau 3: Prépression en cas d'utilisation du G31 Pays mbars NL / DK / FI / NO / SE / HU / BA / GR FR / BE / IT / PT / ES / GB / IE Admissibilité...
- Page 26 M A N U E L D ' I N S T A LLA T I ON Tableau 5: Déterminer l'admissibilité du système concentrique avec terminal toiture G20/G25.3 Nombre total de mètres Nombre total de mètres de longueur de tuyau vertical et/ou incliné de longueur de tuyau horizontal Pas de coude...
- Page 27 M A N U E L D'INS TA LLA TION Annexe 3 Figures 1839 1839 1988 1988 1774 1774 38C-2145 /1 38C-2146 /1 Cosmo RCH Cosmo Tunnel RCH min. 15 max. 100 min. 711 Cosmo Front RCH Tot.min. 520cm min. 710 Cosmo Tunnel RCH min. 350...
- Page 28 MA N U E L D ' I N S T A L LA T I O N 38C-1868 d /0...
- Page 29 M A N U E L D'INS TA LLA TION 1x90° 38c-744zp 0 - 6m 4x M 38C-2153 /0...
- Page 30 M A N U E L D ' I N S T A LLA T I ON 38C-2148 /0 38C-2149 /0...
- Page 31 M A N U E L D'INS TA LLA TION 38C-2150 /0 38C-2151 /0...
- Page 32 M A N U E L D ' I N S T A LLA T I ON 38C-2152 /0 38P-0521/0 38P-0522/0 38p-0023 38p-0022...
- Page 33 M A N U E L D'INS TA LLA TION 38P-0511/0...
- Page 34 M A N U E L D ' I N S T A LLA T I ON 38P-0512 /1 38P-0513/0 38P-0514/0 38P-0515/0...
- Page 35 M A N U E L D'INS TA LLA TION 38P-0516/0 38P-0517/0 38P-0518/0 38P-0519/0...
- Page 36 M A N U E L D ' I N S T A LLA T I ON 38P-0520/0 38P-0523/0...
- Page 37 M A N U E L D'INS TA LLA TIO N 957.645.01 38C-2124/0...
- Page 38 M A N U E L D ' I N S T A LLA T I ON 0 – 3 V Modbus WiFi 38C-1871 /0 Router PowerVent ® max. 80W 230VAC max. 0,5A / 250VAC / 30VDC 0 - 3V 38P-0790 /0...
- Page 39 M A N U E L D'INS TA LLA TIO N І І І І І І...
