Typ 2000, 2006, 2012
2030, 2031, 2032, 2033
ElektrischerAnschluss
11 ELEKTRISCHER ANSCHLUSS
①
②
④
③
⑤
⑥
⑦
⑧

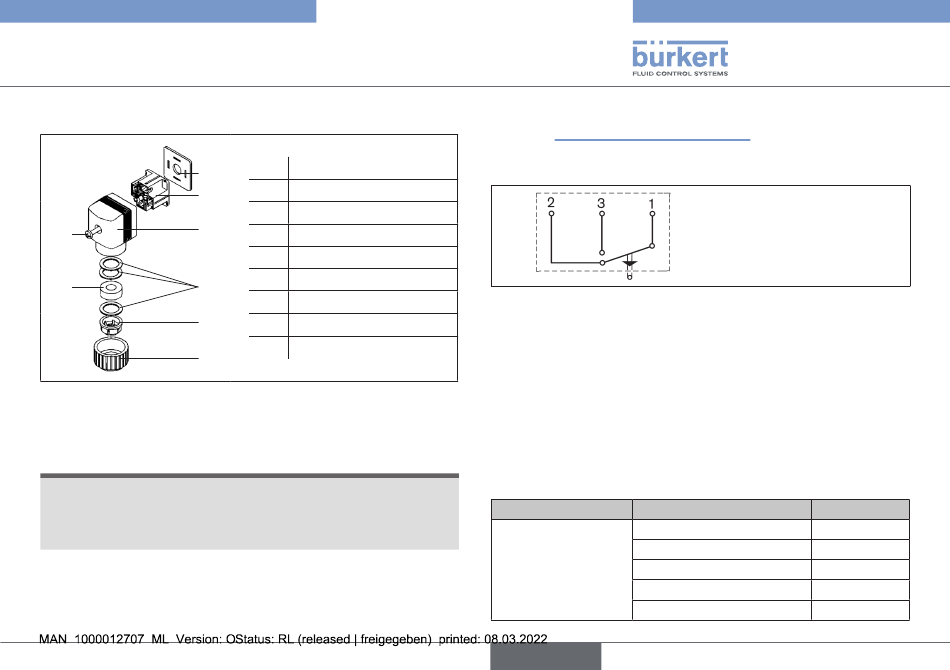

Bild 13: Anschluss der Gerätesteckdose
→
Zylinderschraube (3) an der Gerätesteckdose lösen und diese
abnehmen.
HINWEIS!
Funktionsausfall durch verbogene Steckerfahnen, die den
Wiedereinbau des Kontakteinsatzes verhindern.
▶ Den Kontakteinsatz vorsichtig herausnehmen und darauf achten,
dass die Steckerfahnen nicht verbogen werden.
→
Hohlschraube im Kontakteinsatz (2) lösen, Kontakteinsatz aus
Kappe nehmen.
→
Kabel durch Überwurfmutter (8) führen.
Pos. Teilebezeichnung
1 Flanschdichtung
2 Kontakteinsatz
3 Zylinderschraube
4 Kappe
5 Druckring
6 Dichtring
7 Spannzange
8 Überwurfmutter
→
Anschluss entsprechend der Schaltung vornehmen
(siehe „Bild 14: Elektrische Schaltung").
Max. Anschlusswerte: 5 A bei 250 V AC
0,25 A bei 250 V DC.
Bild 14: Elektrische Schaltung
→
Kontakteinsatz (2) in die Kappe (4) einsetzen und mit Hohl-
schraube anschrauben.
→
Gerätesteckdose mit Zylinderschraube (3) anschrauben (Anzieh-
drehmoment 0,5 Nm bzw. handfest), dabei auf sicheren Sitz der
Flachdichtung (6) achten.
→
Überwurfmutter von Hand festziehen.
→
Ventil auf Funktion und Dichtheit prüfen.
12 MONTAGEZUBEHÖR
Produkt Antriebsgröße (Ø in mm)
Spezialschlüssel
deutsch
Belegung: 1. Eingang
2. Öffner
3. Schließer
Bestell-Nr.
50 639 175
63 639 170
80 639 171
100 639 172
125 639 173
