RIB MASTER WI-FI ACG6094 Mode D'emploi page 5

LED EDGE PHOT 5 - COSTA O FOTOCELLULA 5
LED EDGE PHOT 6 - COSTA O FOTOCELLULA 6
SW1 MICROINTERRUTTORI
DIP 1 ON => COSTA O FOTOCELLULA 1 ATTIVATA
DIP 2 ON => COSTA O FOTOCELLULA 2 ATTIVATA
DIP 3 ON => COSTA O FOTOCELLULA 3 ATTIVATA
DIP 4 ON => COSTA O FOTOCELLULA 4 ATTIVATA
D
- COLLEGAMENTO DELLA SCHEDA MASTER Wi-Fi ALLA CENTRALE DI COMANDO
Normalmente la scheda MASTER Wi-Fi quando innestata su quadri elettronici
RIB, è protetta contro i corto circuiti tramite fusibile collegato in serie al
secondario di alimentazione.
In caso si utilizzi la scheda MASTER Wi-Fi con altri quadri elettronici verificare
la presenza della protezione.
In caso non sia presente, collegare in serie all'alimentazione un fusibile con
corrente da T 200 mA.
Togliere tensione al quadro di comando dell'automazione.
PED filo verde
COM filo grigio
EDGE filo giallo
PHOT.N.C. filo nero
PULSANTE DI COMANDO
filo bianco
A/D+ TEST filo marrone
10 9
!
* Collegamento OBBLIGATORIO per quadri con uscita lampeggiatore a
120/230V ac
** Collegamento OBBLIGATORIO per quadri con uscita lampeggiatore a
24V ac/dc
ATTENZIONE RISPETTARE LE POLARITA'
Il collegamento è obbligatorio anche nel caso non sia presente un
lampeggiatore sull'impianto.
ATTENZIONE: Collegare sempre l'uscita del lampeggiatore della centrale di
comando alla scheda MASTER Wi-Fi in uno dei morsetti dedicati, a seconda
che il lampeggiatore venga alimentato a 230V o a 24V. Se il collegamento non
viene eseguito la porta non funziona ed il buzzer emette 4 toni avvertendo
del mancato collegamento.
COMANDO PEDONALE (filo grigio COM, filo verde PED) dedicato al comando
pedonale via radio.
INGRESSO COSTA (filo grigio COM, filo giallo EDGE) dedicato alla sicurezza
costa.
Attenzione: l'eventuale ponte a filo presente sui morsetti morsetti COM-EDGE
dei quadri di comando RIB deve essere rimosso.
6 5 2 1
+ -
Contatto comando apertura totale COM-OPEN/K
DIP 5 ON => COSTA O FOTOCELLULA 5 ATTIVATA
DIP 6 ON => COSTA O FOTOCELLULA 6 ATTIVATA
ATTENZIONE: ogni volta che si esegue un cambio di posizione dei dip
switch, premere il tasto PROG RX per 7 volte in modo da aggiornare lo
stato dei dip switch.
Al termine i led bicolore devono risultare tutti spenti.

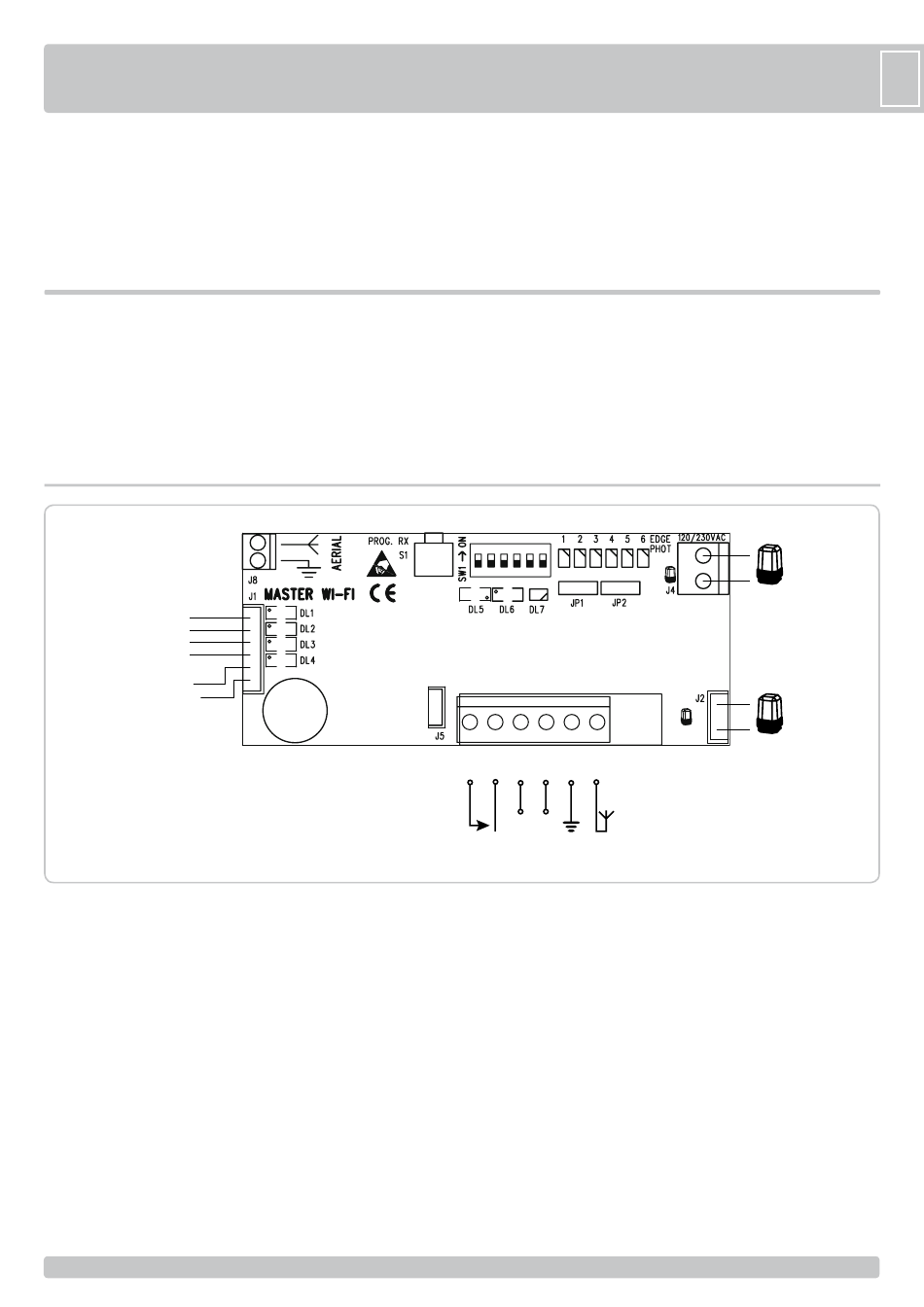

Innestare o collegare la scheda MASTER Wi-Fi ed eseguire i collegamenti come
da schema seguente.
NOTA: l'apertura del cancello avviene circa 2 secondi dopo che si è dato un
comando radio o da pulsante.
Questo per consentire alla scheda MASTER Wi-Fi di verificare la presenza ed
il corretto funzionamento delle sicurezze memorizzate. Inoltre, si consiglia di
memorizzare sulla scheda comando motore un tempo di chiusura automatica
non superiore ad un minuto.
6 5 4 3 2 1
1 Centrale
+ -
2 Massa antenna
6 5 4+ 3-
Alimentazione 12/24V ac/dc
INGRESSO FOTOCELLULE (filo grigio COM, filo nero PHOT) dedicato alle
sicurezze fotocellule.
Attenzione: l'eventuale ponte a filo presente sui morsetti morsetti COM-PHOT
dei quadri di comando RIB deve essere rimosso.
PULSANTE DI COMANDO (filo grigio COM, filo bianco PULSANTE N.O.)
Ingresso dedicato ad un pulsante di comando con contatto N.O.
Questo ingresso è particolarmente utile in caso sia già presente un pulsante di
comando in un impianto da mettere in totale sicurezza.
Scollegare il pulsante di comando dalla centrale di comando e collegarlo a questo
filo bianco.
COLLEGAMENTO DELL'INGRESSO AUTOTEST (per il rispetto della norma
EN13849-2:2008)
- Se il quadro utilizzato è dotato di autotest posizionare il jumper JP1 come
specificato nella "TABELLA QUADRI ELETTRONICI RIB ABILITATI AL
CONTROLLO AUTOTEST" a pagina seguente.
- Collegare l'uscita autotest del quadro di comando al morsetto A/D+
TEST della scheda MASTER Wi-Fi così da poter controllare il sistema
al termine di ogni completa apertura dell'automazione.
- La chiusura viene effettuata solo se la scheda MASTER Wi-Fi ha superato il
test di controllo.
5
5
*
!
**
24V ac/dc
Collegamento antenna 433,92 MHz
I
