se producirá simplemente una señalización visual del led EDGE PHOT 3 que
cambiará a color verde.
- Repita la comprobación de la activación del led sobre MASTER Wi-Fi presionando
las otras costas TOUCH Wi-Fi instaladas.
- Realice un control final de todas las costas instaladas activando la movilización de
la automatización y controlando que, al impactar con la costa, la automatización se
detenga/invierta el movimiento.

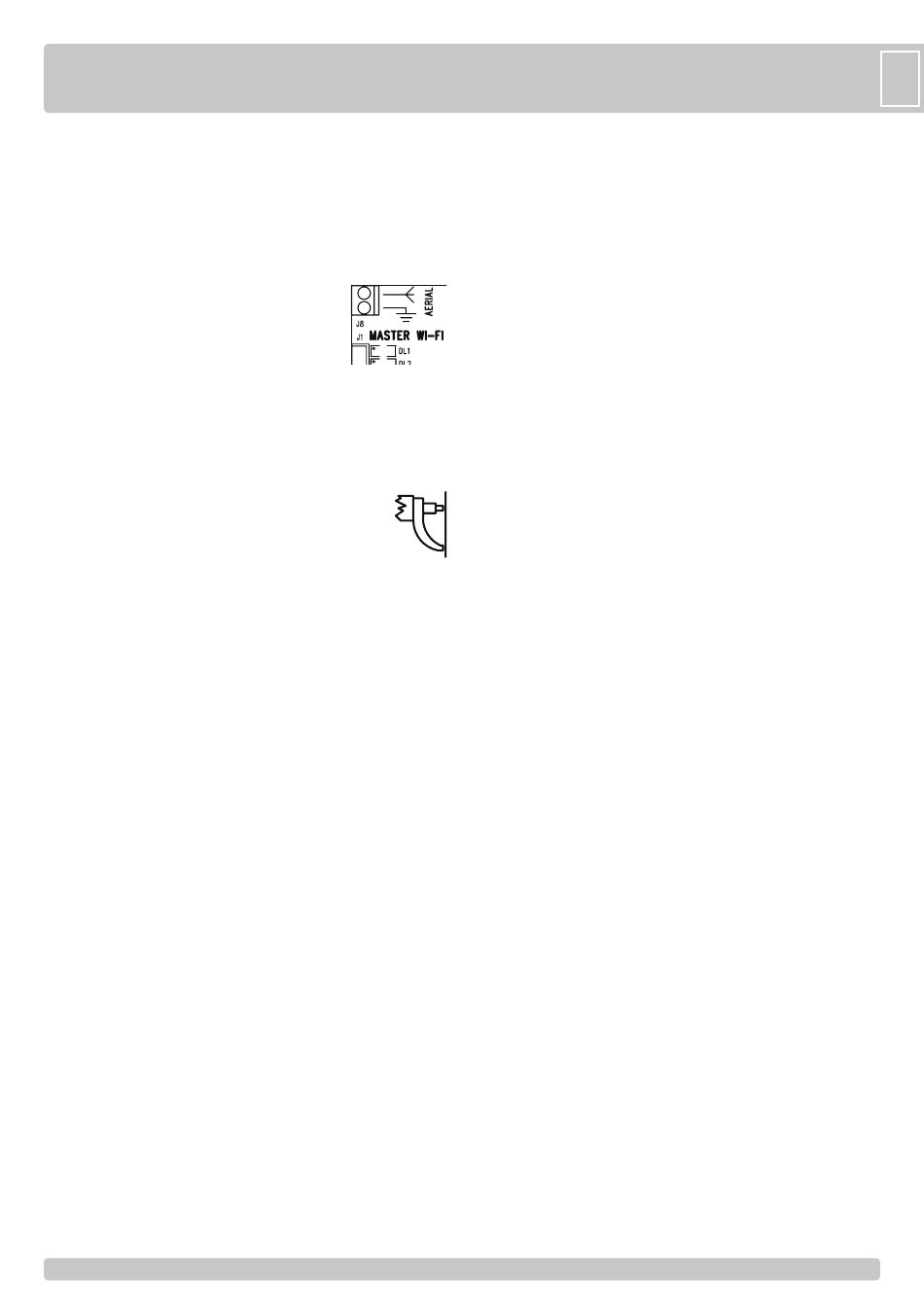

ANTENA
Para comunicar con los dispositivos de seguridad Wi-Fi de
868MHz, MASTER Wi-Fi está provisto de un cable eléctrico
que funciona de antena y que está conectado al borne J8.
En caso de que sea necesario mejorar la señal de radio (por
ejemplo, con MASTER Wi-Fi insertado en los motores SUPER
o con MASTER Wi-Fi instalado en un contenedor metálico),
conecte la antena 868,3 MHz (cod. ACG5451) al borne J8 respetando la conexión
del cable central y de la masa y colóquela de modo que sea "visible" por todos
los dispositivos de seguridad.
Para que el sistema funcione correctamente, es necesario que entre MASTER
Wi-Fi y los dispositivos de seguridad no haya obstáculos como paredes de
cemento, superficies de hierro, etc., ya que podrían impedir la comuniación
de radio y; por tanto, reducir la carga de la batería de los dispositivos de
seguirdad.
Asimismo, en el caso de aquellos mandos que funcionan a 433,92
MHz, la antena también está conectada (sección de cable en el cuadro
de mando RIB); no obstante, si fuese necesario instalarla para obtener
un mayor alcance, conéctela a los bornes 1-2 para MASTER Wi-Fi
CON REGLETA DE BORNES, o bien a los bornes exclusivos para la
conexión de la antena sobre los cuadros de mando RIB.
VERIFICACIÓN DE LA SEÑALIZACIÓN DE ALARMA DE LAS FOTOCÉLULAS
NOVA Wi-Fi
Compruebe que al extraer una batería del receptor fotocélula con microinterruptor
(por ejemplo 3 en posición ON) y que, al ejecutar un mando de apertura de la puerta,
se encienda el led bicolor 3 sobre la MASTER Wi-Fi de modo alternado verde/
rojo, que los led DL2 y DL3 se apaguen y que el buzzer emita un sonido alternado
durante 1 minuto.
Repita la verificación sobre otros posibles receptores de las fotocélulas instaladas.
ATENCIÓN: si al extraer una batería y al ejecutar un mando de apertura de la
puerta, el buzzer sobre MASTER Wi-Fi no suena, esto indica que el microinterruptor
3 en MASTER Wi-Fi se encuentra en posición OFF (consentimiento no habilitado).
Colóquelo en posición ON.
VERIFICACIÓN DE LA SEÑALIZACIÓN DE ALARMA PARA COSTAS TOUCH
Wi-Fi
Compruebe que al extraer una batería del transmisor con microinterruptor (por
ejemplo 3 en posición ON) se encienda el led bicolor EDGE PHOT 3 sobre la
MASTER Wi-Fi de modo alternado verde/rojo, mientras que el led DL2 se apaga y
el buzzer emite un sonido alternado durante 1 minuto.
Repita la verificación sobre otros posibles costas instaladas.
ATENCIÓN: si al extraer la batería, el buzzer sobre MASTER Wi-Fi no suena, esto
indica que el microinterruptor 3 en MASTER Wi-Fi se encuentra en posición OFF
(consentimiento no habilitado). Colóquelo en posición ON.
ESTADO DE ATENCIÓN (aviso sustitución de baterías)
El estado de atención (WARNING) advierte al usuario de la inminente necesidad de
sustituir las baterías.
Cuando las baterías casi descargadas alcanzan los 2,3V para NOVA Wi-Fi y 3V
para TOUCH Wi-Fi, la fotocélula del receptor NOVA Wi-Fi o la costa, señala vía
radio a MASTER Wi-Fi el estado de batería casi descargada, y activa el BUZZER de
MASTER Wi-Fi con un tono cada 3 segundos durante 1 minuto.
El estado de alerta se renueva por 1 minuto ante un mando de la puerta.
El led bicolor sobre MASTER Wi-Fi referido a la fotocélula o a la costa cuyas baterías
están casi descargadas, se enciende con luz roja fija.
El intermitente SPARK Wi-Fi (si está disponible) indicará el estado de atención
emitiendo 2 intermitencias consecutivas seguidas de una pausa de 3 segundos
mientras dure la apertura o el cierre de la puerta.
Durante estas señalizaciones el estado sistema aún se encuentra en funcionamiento,
pero es oportuno sustituir con la mayor brevedad las baterías, evitando el bloqueo
funcional de la puerta, el cual se produce cuando las baterías alcanzan los 2,0 V
para NOVA Wi-Fi y 2,7 V para TOUCH Wi-Fi.
ESTADO DE ALARMA (baterías completamente descargadas o avería)
El estado de alarma se activa cuando las baterías alcanzan la descarga completa
(2,0 V para NOVA Wi-Fi y 2,7V para TOUCH Wi-Fi) o en caso de avería.
Sobre MASTER Wi-Fi los led DL2 y DL3 se apagan y MASTER Wi-Fi bloquea la
automatización.
Sobre MASTER Wi-Fi, el led vinculado a la fotocélula o a la costa cuyas baterías
están completamente descargadas o ante la avería de la fotocélula o de la costa,
parpadea de modo alternado rojo/verde. El buzzer emite un tono alternado durante
1 minuto, mientras que el intermitente SPARK Wi-Fi (si está disponible) señalará el
estado de alarma emitiendo 2 intermitencias consecutivas seguidas de una pausa
de 3 segundos durante un minuto, llamando la atención del usuario, quien deberá
sustituir las baterías o reparar la avería.
Frente a un mando de la puerta, el estado de alarma se renueva por 1 minuto.
PROCEDIMIENTO DE CANCELACIÓN TOTAL DE LAS SEGURIDADES
MEMORIZADAS
Para realizar la cancelación total de las seguridades (NOVA Wi-FI y TOUCH
Wi-FI) registradas en la memoria de MASTER Wi-Fi, basta presionar y mantener
presionada la tecla PROG. RX durante 10 segundos.
Finalizados estos 10 segundos, todos los led bicolor (de EDGE PHOT 1 a EDGE
PHOT 6) parpadearán alternativamente 6 veces indicando que se ha efectuado
exitosamente la cancelación.
Al final, los led EDGE PHOT bicolor y los led DL2 y DL3 se apagarán.
ATENCIÓN: CON LED DL2 Y DL3 APAGADOS, LA AUTOMATIZACIÓN NO PUEDE
FUNCIONAR.
PROCEDIMIENTO DE CANCELACIÓN INDIVIDUAL DE LAS SEGURIDADES
(FOTOCÉLULA O COSTA)
Para cancelar una seguridad memorizada de manera individual sobre MASTER
Wi-Fi, proceda de la siguiente manera:
- Presione una o más veces la tecla PROG. RX para seleccionar el led bicolor EDGE
PHOT, que parpadea con luz verde, correspondiente a la seguridad que se desea
eliminar.
- Una vez seleccionada la seguridad, presione y mantenga presionada la tecla
PROG. RX durante 10 segundos.
- Al finalizar estos 10 segundos, el led bicolor EDGE PHOT parpadea 6 veces de
modo alternado rojo/verde, indicando que se ha efectuado
exitosamente la cancelación.
ATENCIÓN: Coloque en posición OFF el microinterruptor relativo a la seguridad
eliminada, y después ejecute una exploración de los led bicolor presionando 6 veces
la tecla PROG. RX.
SUSTITUCIÓN DE LAS BATERÍAS
La duración de las baterías tipo AA de 1,5V aplicadas a las seguridades es de 3
años aproximadamente.
En el caso de remplazo de las baterias, no es necesario reprogramar las fotocelulas,
y ni siguiera todos los otros dispositivos RIB Wi-Fi.
- Identifique cuál es la seguridad que tiene las baterías descargadas, observando los
led EDGE-PHOT sobre la tarjeta MASTER Wi-Fi.
- Identifique mediante el número situado al lado del led bicolor EDGE PHOT que
parpadea rojo-verde o que permanece encendido con luz roja fija el número de la
seguridad que presenta las baterías descargadas.
- Localice el dispositivo NOVA Wi-Fi o TOUCH Wi-Fi con el adhesivo con el número
de identificación correspondiente al número del led bicolor que está en estado de
alarma en la tarjeta MASTER WI-FI.
- Sustituya las baterías respetando las polaridades.
- Presione la tecla PROG TX sobre NOVA Wi-Fi o TOUCH Wi-Fi para volver a activar
el funcionamiento de MASTER Wi-Fi.
- El buzzer presente en la MASTER Wi-Fi se apagará y los led DL2- DL3 (en caso
de estado de alarma) se encenderán. El led bicolor vinculado a la seguridad a la
cual se le han sustituido las baterías se apagará.
- La automatización está lista para volver a funcionar en total seguridad.
ATENCIÓN: Recuerde que las baterías deben eliminarse conforme a las normas
vigentes. En caso de desguace de las seguridades, recuerde extraer las baterías
tipo AA y eliminarlas conforme a las normas vigentes.
INCLUSIÓN DE OTRAS SEGURIDADES (MAX 6 TOTALI)
Si tras haber efectuado la instalación, decidiese aplicar otras seguridades
(FOTOCÉLULAS O COSTE) para aumentar el estado de seguridad de la puerta,
sugerimos efectuar lo siguiente:
- Quite la tensión a la puerta.
- Fije la seguridad en la posición deseada e identifíquela moviendo el interruptor
interno.
