RIB MASTER WI-FI ACG6094 Mode D'emploi page 29

SW1 DIP-SCHALTER
DIP 1 ON => KONTAKTLEISTE ODER FOTOZELLE 1 AKTIVIERT
DIP 2 ON => KONTAKTLEISTE ODER FOTOZELLE 2 AKTIVIERT
DIP 3 ON => KONTAKTLEISTE ODER FOTOZELLE 3 AKTIVIERT
DIP 4 ON => KONTAKTLEISTE ODER FOTOZELLE 4 AKTIVIERT
DIP 5 ON => KONTAKTLEISTE ODER FOTOZELLE 5 AKTIVIERT
DIP 6 ON => KONTAKTLEISTE ODER FOTOZELLE 6 AKTIVIERT
D

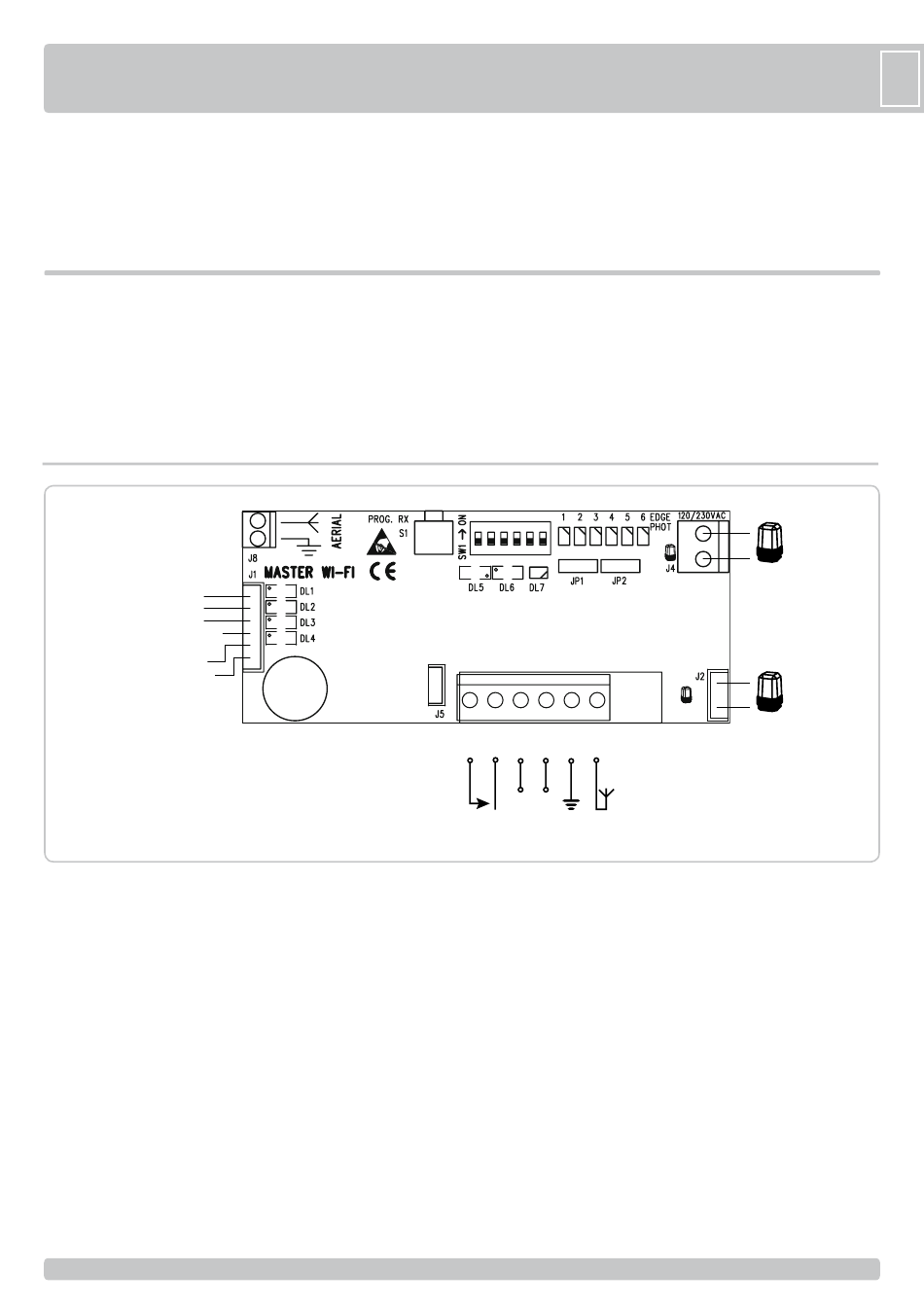

- ANSCHLUSS DER MASTER Wi-Fi KARTE AN DIE SCHALTTAFEL
Normalerweise die Steuerung MASTER Wi-Fi, wenn sie auf RIB Steuergeräte
veredelt, ist gegen Kurzschlüsse durch Sicherungen in Reihe an die
Stromversorgung angeschlossen sekundären geschützt.
Wenn Sie die Steuerung MASTER Wi-Fi mit anderen Control Panels, um das
Vorhandensein des Schutzes zu überprüfen.
Falls nicht vorhanden, in Reihe mit einer Sicherung T 200 mA Strom.
Stromversorgung zur Automatik-Schalttafel abschalten.
Die MASTER Wi-Fi Karte anschließen und die Verbindungen wie im nachfolgenden
PED Grüne Ader
COM Graue Ader
EDGE Gelbe Ader
PHOT.N.C. Schwarze Ader
CONTROL BUTTON
Weiße Ader
A/D+ TEST Braune Ader
10 9
Steuerungskontakt COM-OPEN/K für vollständige Öffnung
!
* OBLIGATORISCHER Anschluss für Schalttafeln mit einem 120/230V ac
für Blinklicht
** OBLIGATORISCHER Anschluss für Schalttafeln mit einem 24V ac/dc für
Blinklicht
WARNUNG: POLARITÄT ÜBERPRÜFEN
Die Verbindung ist erforderlich, auch wenn Sie keine Blinkleuchte in das
System haben.
WARNUNG: Immer den Ausgang für das Blinklicht der Schalttafel zur MASTER
Wi-Fi Karte mit einer der zugeordneten Klemmen, abhängig davon ob das Blinklicht
mit 230 V oder 24 V betrieben wird, verbinden. Wenn diese Verbindung nicht
erfolgt, wird die Tür nicht funktionieren und es ertönt ein Summton von 4
Sekunden, der anzeigt, dass diese Verbindung fehlt.
FUSSGÄNGERSTEUERUNG (graue Ader COM, grüne Ader PED) ist für die
Fußgänger-Funksteuerung vorgesehen.
EDGE INPUT (graue Ader COM, gelbe Ader EDGE) ist für die Kontaktleiste
vorgesehen.
Warnung: An den COM-EDGE Klemmen der RIB Schalttafeln müssen alle
Überbrückungen entfernt werden.
PHOTOCELL INPUT (graue Ader COM, schwarze Ader PHOT) ist für die Fotozelle
vorgesehen.
6 5 2 1
+ -
ACHTUNG: Wenn Sie eine Veränderung der Position der DIP-Schalter
auszuführen, drücken Sie die PROG RX für 7 Mal, um den Status der
DIP-Schalter zu aktualisieren.
Nach dem Zwei-Farben-LEDs sollten alle ausgeschaltet werden.
Diagramm dargestellt ausführen
HINWEIS: Die Öffnung des Tores wird etwa 2 Sekunden, nachdem man ein
Radio-Befehl oder Button gab.
Dies ist es, die MASTER Wi-Fi für die Sicherheit und das reibungslose
Funktionieren des Gedächtnisses zu überprüfen.
Darüber hinaus ist es empfehlenswert, die Steuerung eines Motors zu speichern,
automatische Schließzeit nicht mehr als eine Minute.
6 5 4 3 2 1
+ -
6 5 4+ 3-
Anschlussklemme 12/24V ac/dc
Warnung: An den COM-PHOT Klemmen der RIB Schalttafeln müssen alle
Überbrückungen entfernt werden.
CONTROL BUTTON (graue Ader COM, weiße Ader N.O. BUTTON)
Eingang ist für eine Steuerungstaste mit N.O. Kontakt vorgesehen.
Dieser Eingang ist besonders hilfreich für die vollständige Sicherheit, wenn bereits
eine System-Steuertaste vorhanden ist.
Trennen Sie die Steuertaste von der Schalttafel und verbinden Sie diese mit dieser
weißen Ader.
ANSCHLUSS DES SELBSTTESTEINGANGES (zur Erfüllung der Norm EN13849-
2:2008)
- Sofern die benutzte Schalttafel mit einem Selbsttest-Jumper JP1, wie in der
folgenden TABELLE DER ZUR AUTOTEST-KONTROLLE ZUGELASSENEN RIB-
STEUERUNGEN angegeben, ausgestattet ist.
- Schließen Sie den Ausgang für den Selbsttest der Schalttafel an die Klemmen A/
D+ Test auf der MASTER Wi-Fi Karte derart an, damit diese das System am Ende
von jeder vollständigen automatischen Öffnung überprüfen kann.
- Ein Schließen wird nur dann erfolgen, wenn die MASTER Wi-Fi Karte den
Kontrolltest passiert hat.
- Wenn die MASTER Wi-Fi Karte den Kontrolltest nicht besteht, wird die Schalttafel
den Automatikbetrieb blockieren und die zweifarbige LED auf der MASTER
Wi-Fi Karte zeigt einen Sicherheitsausfall an, indem sie abwechseln rot und grün
aufblinkt.
29
29
*
!
**
24V ac/dc
1 Central
Antennenanschluss 433,92 MHz2 Erdung
2 Antenne mit Grundplatte
D
