Remplacement de l'ampoule LED dans le
cache supérieur ou inférieur
Ce chapitre décrit le montage/démontage du cache
supérieur.
Procéder de même pour le montage/démontage du
cache d'extrémité inférieur.
A
B
C
D
E
1 Déconnecter le système de l'alimentation
électrique.

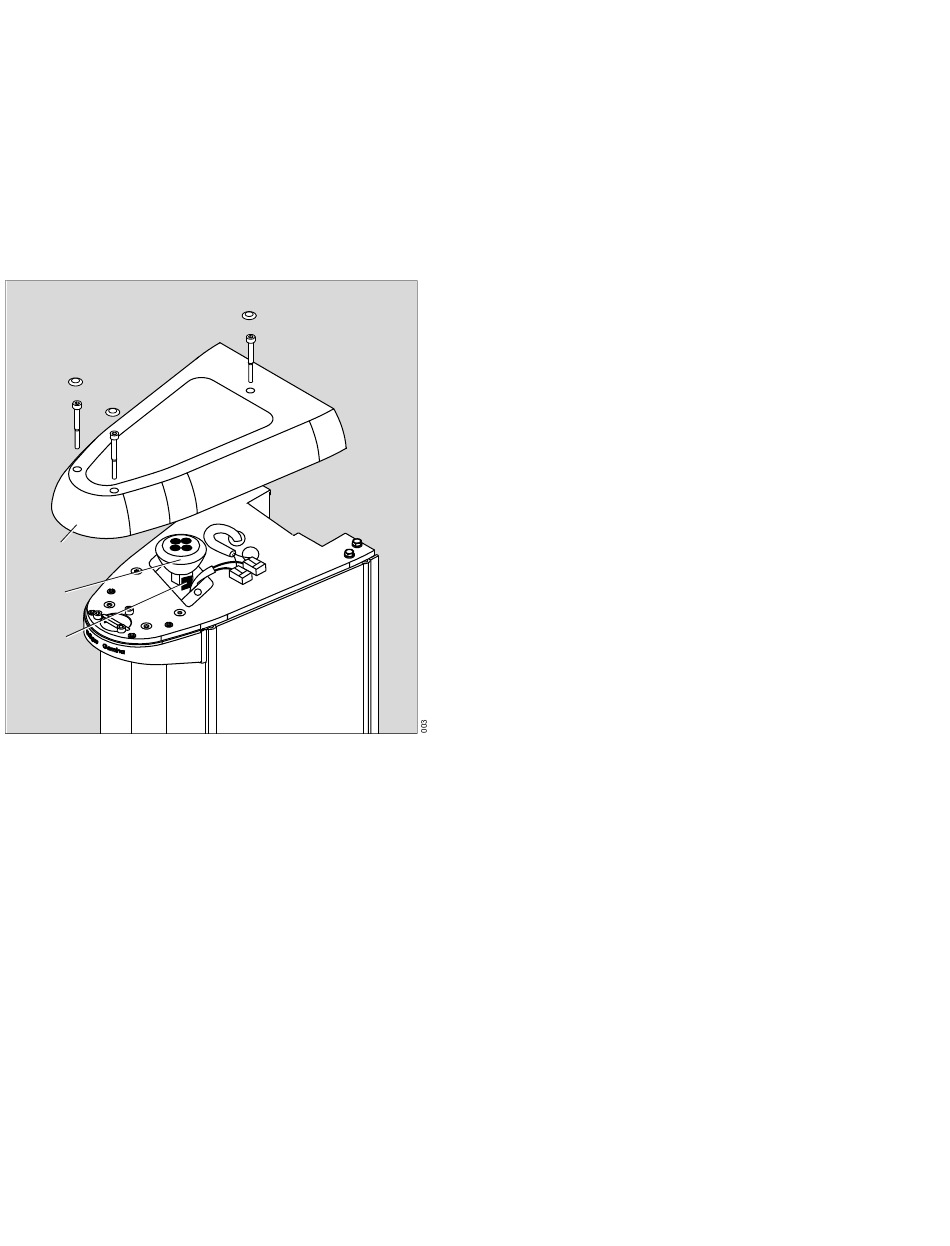

2 Retirer les capuchons (A) des vis à six pans
creux M5 x 50 (B) (3 x).
3 Dévisser les vis à six pans creux M5 x 50 (B)
(3 x).
4 Retirer le cache d'extrémité (C) avec la lentille.
5 Retirer l'ampoule LED (D) du support (E).
Éliminer l'ampoule LED conformément aux
directives locales relatives à l'élimination des
déchets.
6 Introduire l'ampoule LED neuve (D) dans le
support (E).
7 Rétablir l'alimentation électrique.
36
8 Effectuer un test de fonctionnement.
Ne pas toucher l'élément d'éclairage pendant
cette opération.
9 Déconnecter le système de l'alimentation
électrique.
10 Insérer les vis à six pans creux M5 x 50 (B) (3 x)
dans les trous appropriés du cache d'extrémité
(C).
11 Aligner le cache d'extrémité (C) et serrer les vis
à six pans creux M5 x 50 (B).
12 Poser les capuchons (A) des vis à six pans
creux M5 x 50 (B) (3 x).
13 Rétablir l'alimentation électrique.
