Connexion des jeux de câbles à 3, 5 ou 6 brins
pour le monitorage de la respiration

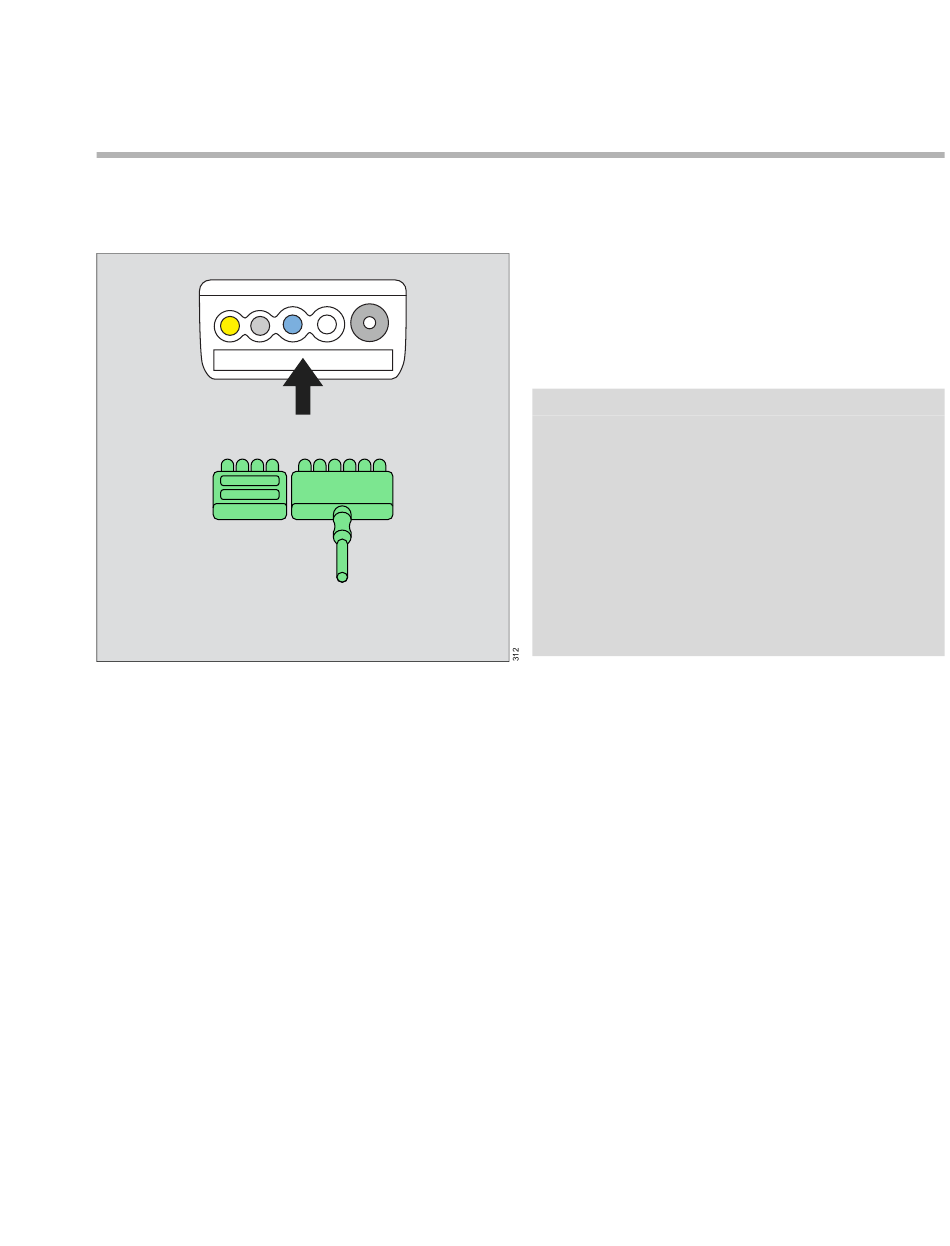

Les jeux de câbles ECG se connectent directement
au M540 :
C
A Connecteur ECG du M540
B Jeu de câbles
C Pièce d'espacement
Notice d'utilisation Infinity Acute Care System – Infinity M540 VG2
A
B
Fréquence respiratoire par impédance (FRi)
Pour connecter les jeux de câbles ECG
1 Insérer le jeu de câbles à 3, 5 ou 6 brins (B)
dans le connecteur ECG encastré (A) sur le
côté du M540.
Orienter le jeu de câbles ECG (B) avec les
broches exposées vers l'avant et le pousser
fermement dans le canal.
REMARQUE
Un jeu de câbles ECG peut être positionné dans
le connecteur ECG du M540 sans être réellement
connecté. Vérifier que tous les jeux de câbles
ECG sont fermement enfoncés dans le connec-
teur ECG du M540.
La plupart des MonoLead comportent un numéro
sur le jeu de câbles indiquant le nombre d'électro-
des à connecter. Lors de la connexion d'une
MonoLead, s'assurer que le numéro se trouve
dans le même sens que l'affichage du M540.
2 Insérer la pièce d'espacement (C) de façon
à protéger les broches des dérivations ECG
non utilisées.
3 Connecter le jeu de câbles au patient.
Pour des informations sur l'application des élec-
trodes sur le patient, se référer aux illustrations
de la page 162.
