Connexion des jeux de dérivations à 3, 5 ou 6 câbles pour le monitorage
ECG

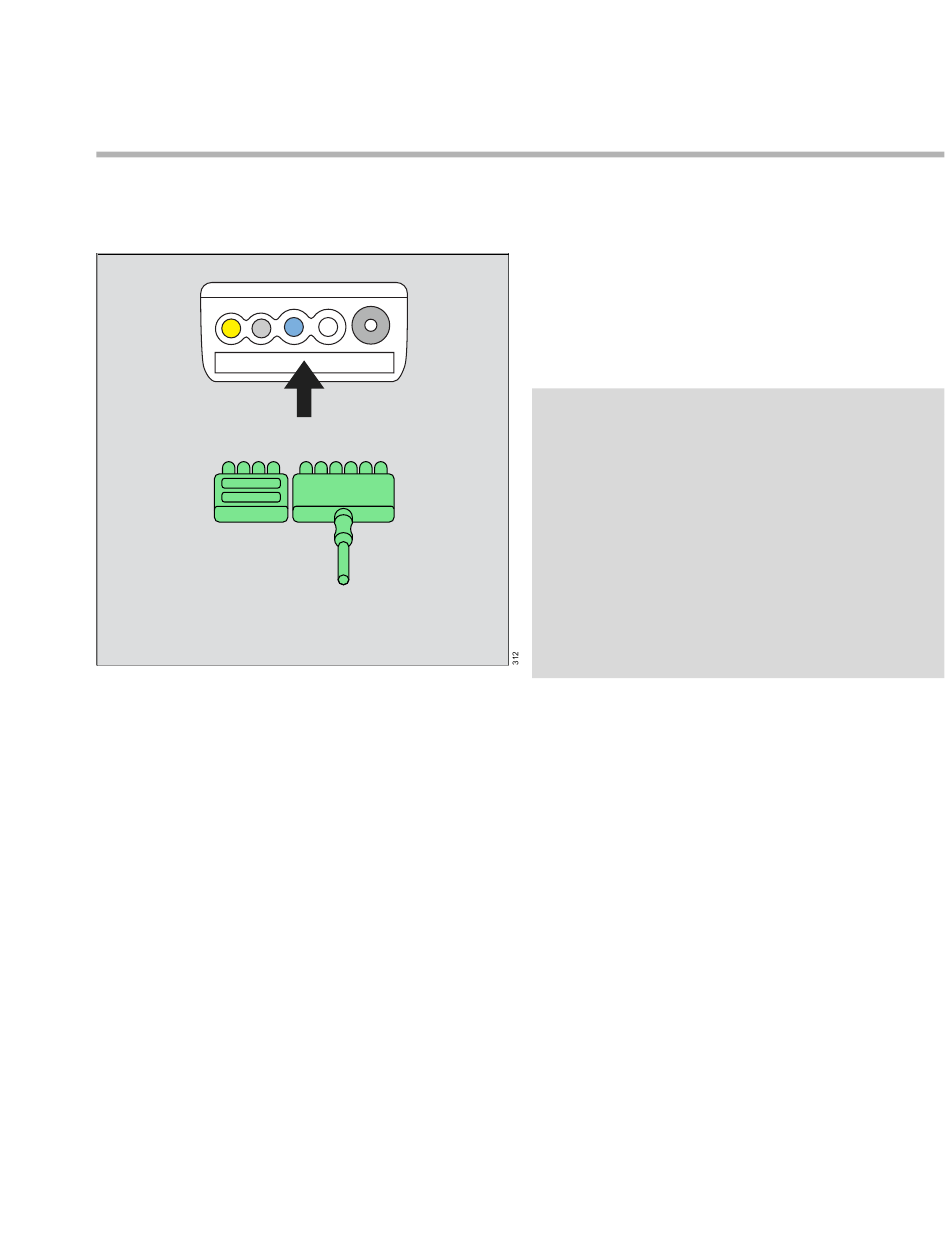

Les jeux de dérivations ECG se connectent
directement au M540.
C
A Port d'ECG du M540
B Jeu de dérivations
C Protection de port
Notice d'utilisation – Infinity
A
B
® Acute Care System – Infinity
ECG, arythmie et segment ST
Pour connecter les jeux de dérivations ECG
1 Insérer le jeu de dérivations à 3, 5 ou 6 câbles
(B) dans le port ECG encastré (A) sur le côté du
M540.
Orienter le jeu de dérivations (B) avec les
broches exposées vers l'avant et l'enfoncer
fermement dans le connecteur d'ECG.
REMARQUE
Un jeu de dérivations ECG peut rester dans le
connecteur ECG du M540 sans être réellement
connecté. S'assurer que tous les jeux de
dérivations ECG sont fermement enfoncés dans
le connecteur ECG du M540.
La plupart des MonoLead comportent un numéro
sur le jeu de dérivations indiquant le nombre
d'électrodes à connecter. Lors de la connexion
d'une MonoLead, s'assurer que le numéro se
trouve dans le même sens que l'affichage
du M540.
2 Insérer la protection de port (C) de façon à
protéger les broches des dérivations ECG non
utilisées.
3 Connecter le jeu de câbles au patient. Pour
obtenir des informations sur l'application des
électrodes sur le patient, se référer aux
illustrations à partir de la page 143.
® M540 – VG7.1 137
