Dräger Infinity Acute Care System Notice D'utilisation page 251

A
B
C

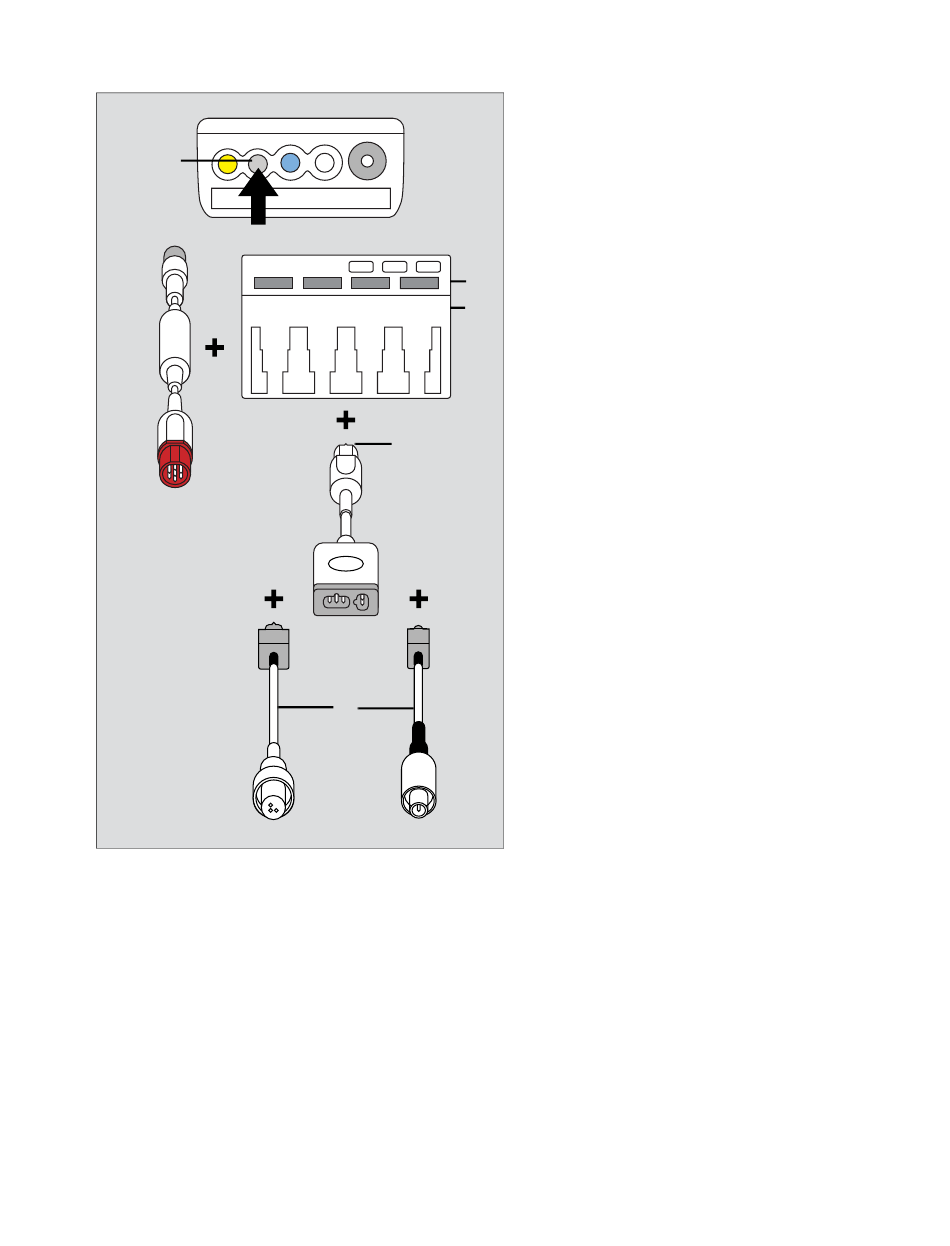

A Port hémodynamique du M540
B Connecteur gris du câble hémodynamique
C Connecteur rouge du câble hémodynamique
D MPod - port hémodynamique Quad Hemo
E Connecteur du pod du câble intermédiaire de
débit cardiaque
F Port de débit cardiaque du MPod – Quad Hemo
G Port thermistance du câble intermédiaire de
débit cardiaque
H Câble de cathéter et câble de thermistance
Notice d'utilisation – Infinity
D
E
F
F
G
H
® Acute Care System – Infinity
Pour connecter le matériel de mesure du débit
cardiaque aux pods Hemo4 et Hemo2
1 Raccorder le connecteur du câble
hémodynamique (B) au connecteur
hémodynamique gris (A) du M540.
2 Raccorder le connecteur rouge du câble
hémodynamique (C) au connecteur du
Hemo4/Hemo2 (D).
3 Raccorder le connecteur du pod du câble
intermédiaire de débit cardiaque (F) au
connecteur de débit cardiaque du pod
Hemo4/Hemo2 (E).
4 Raccorder les câbles du cathéter et les câbles
des thermistances (H) au port thermistance du
connecteur du câble intermédiaire de débit
cardiaque (G).
® M540 – VG7.1
Débit cardiaque
251
