Monitorage SpO et fréquence du pouls avec Nellcor OxiMax MCable
2

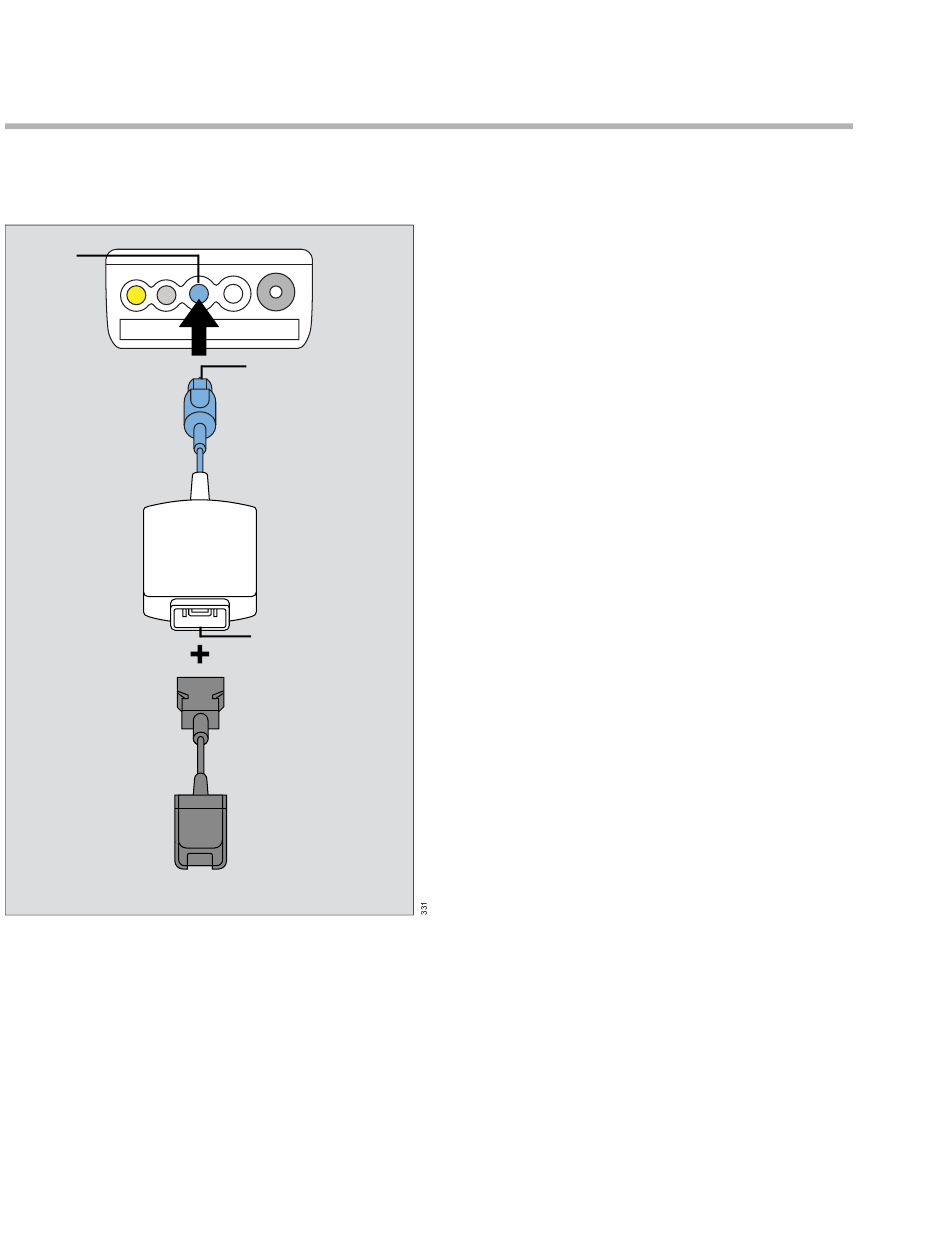

Connexion du Nellcor OxiMax MCable

Le Nellcor OxiMax MCable se connecte
directement au M540.
A
A Connecteur SpO sur le M540
2
B Connecteur MCable
C Connecteur intermédiaire MCable (14 brins)
D Connecteur du câble intermédiaire au MCable
E Connecteur du câble intermédiaire au capteur
190
B
C
D
E
Notice d'utilisation Infinity Acute Care System – Infinity M540 VG2
Connecter le Nellcor OxiMax MCable
Fixer les Nellcor OxiMax MCable (B) au connecteur
bleu SpO (A) du M540.
2
1 Fixer le câble du capteur (D) au connecteur
du Nellcor OxiMax MCable (C).
2 Fixer le câble du capteur approprié à l'extrémité
du câble SpO (E) - voir page 193 pour plus
2
de détails.
