Connexion des câbles pour le monitorage de la respiration
des nouveau-nés

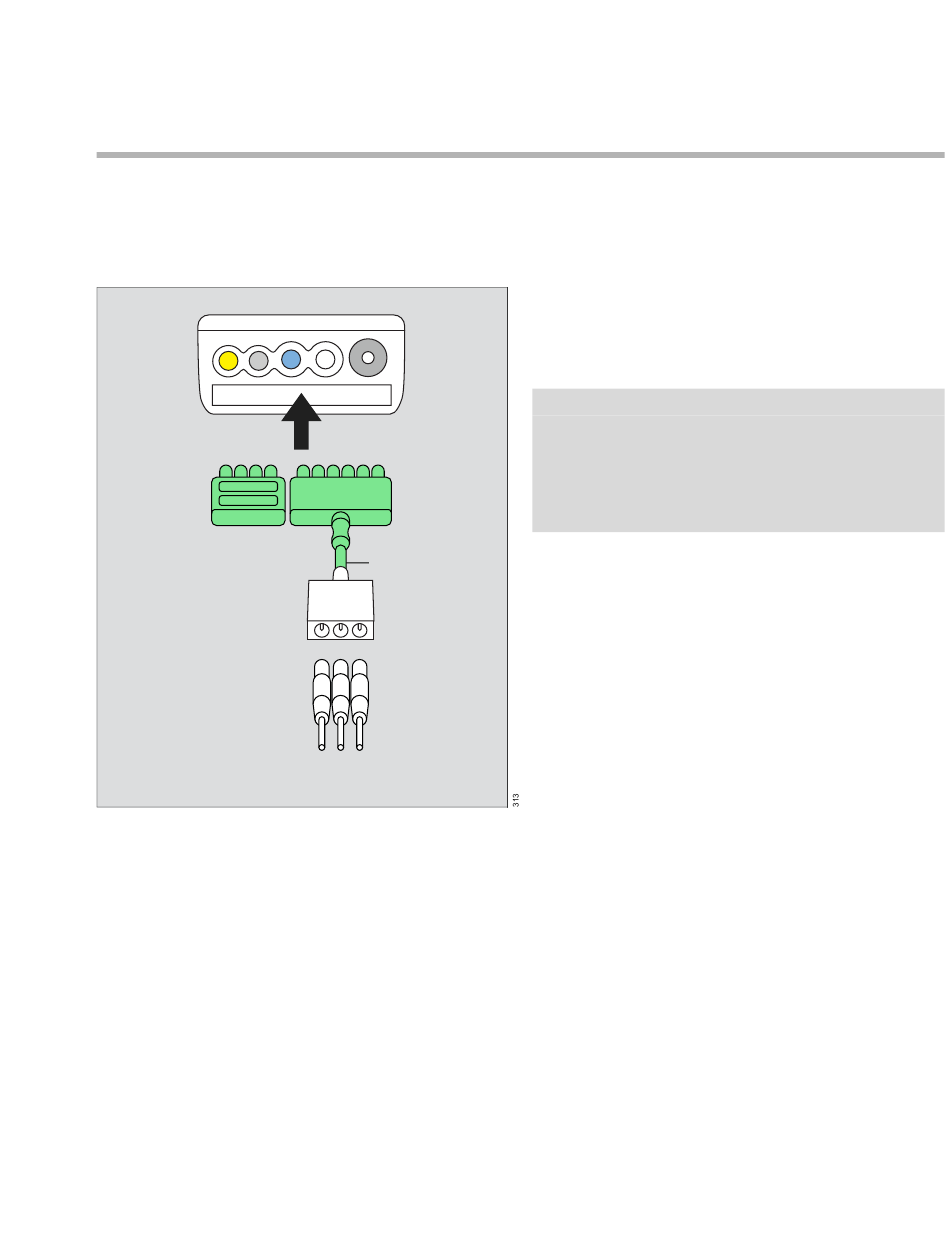

Les jeux de câbles ECG se connectent directement
au M540 :
D
A Connecteur ECG du M540
B Câble adaptateur ECG pour nouveau-nés
C Électrodes ECG pour nouveau-nés
D Pièce d'espacement
Notice d'utilisation Infinity Acute Care System – Infinity M540 VG2
A
B
C
Fréquence respiratoire par impédance (FRi)
Pour connecter le jeu de câbles ECG
1 Insérer le câble adaptateur ECG pour nouveau-
nés dans le connecteur ECG (A) encastré sur
le côté du M540.
Orienter le câble de l'adaptateur ECG pour nou-
veau-nés (B) avec les broches exposées vers
l'avant et les pousser fermement dans le canal.
REMARQUE
Un jeu de câbles ECG peut être positionné dans
le connecteur ECG du M540 sans être réellement
connecté. Vérifier que tous les jeux de câbles
ECG sont fermement enfoncés dans le connec-
teur ECG du M540.
2 Insérer la pièce d'espacement (D) de façon
à protéger les broches des dérivations ECG
non utilisées sur le M540.
3 Connecter les différentes électrodes ECG
pour nouveau-nés (C) au câble adaptateur
ECG pour nouveau-nés (B).
Pour des informations sur l'application des élec-
trodes sur le patient, se référer aux illustrations
de la page 162.
