Connexion des sondes de température sur le M540
Une sonde unique ou deux sondes peuvent être
connectées directement au M540 à l'aide du câble
en Y de température double. Le câble en Y de
sondes de température surveille deux températu-
res simultanément.

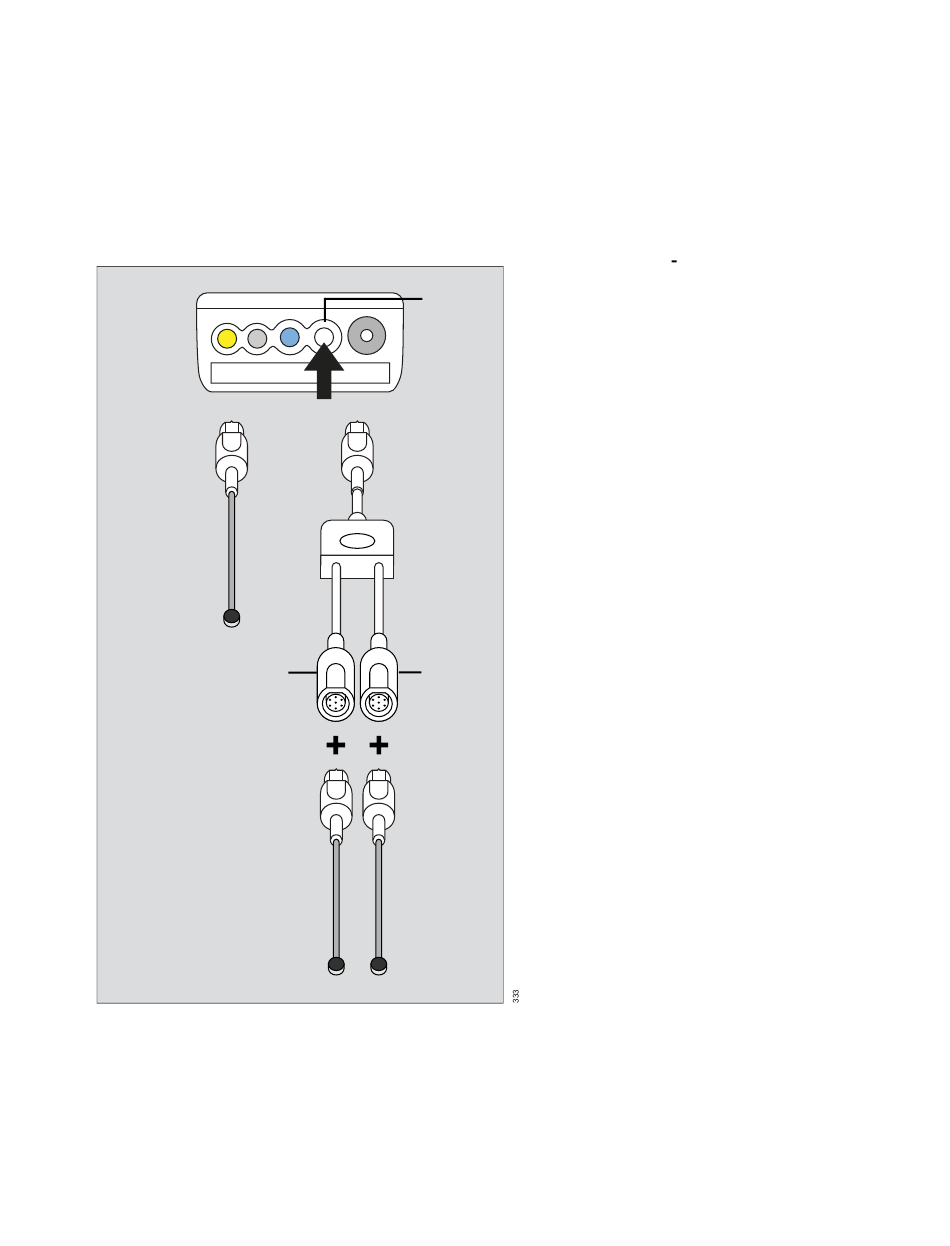

E
C
A Connecteur de la sonde de température
du M540
B Connecteur du câble en Y de température
C Connecteur en Y de la sonde de température
Notice d'utilisation Infinity Acute Care System – Infinity M540 VG2
A
B
C
D
D Sondes de température
E Connexion directe des sondes de température
sur le M540
Connecter deux sondes de température
1 Connecter les sondes de températures (D)
aux connecteurs de sonde (C) du câble en Y
de température.
2 Brancher le connecteur (B) du câble en Y
de température au connecteur Tem/Aux du
M540 (A).
Connecter une sonde de température unique
 Brancher la sonde de température (E) directe-
ment sur le connecteur Temp/Aux du M540 (A).
Température
