Connexion des jeux de câbles pour le monitorage ST
Le monitorage ST utilise les configurations de déri-
vations suivantes pour chaque mode de monitora-
ge ST disponible :
– Monitorage ST standard – utilise les jeux de
câbles standard à 3, 5 et 6 brins. Pour plus
de détails, voir les schémas à partir de la
page 127.
– TruST – assure le monitorage ST
sur 12 dérivations avec un jeu de câbles
à 6 brins (voir page 150).
Affichage ST
Quand les alarmes ST sont activées, le M540 sur-
veille toutes les dérivations ST, qu'elles soient affi-
chées ou non. Dans les deux cas, la case de
paramètres ST clignote et la dérivation présentant
le cas d'alarme est affichée dans la barre d'en-tête.
Quand le monitorage ST est activé, les valeurs ST
actuelles s'affichent dans une autre case de para-
mètres. On peut sélectionner la paire de dériva-
tions ST à afficher dans la case de paramètres.
Notice d'utilisation Infinity Acute Care System – Infinity M540 VG2
ECG, arythmie et segment ST
– Monitorage ST 12 dérivations – utilise la confi-
guration ECG standard 12 dérivations avec dix
électrodes (voir page 127).

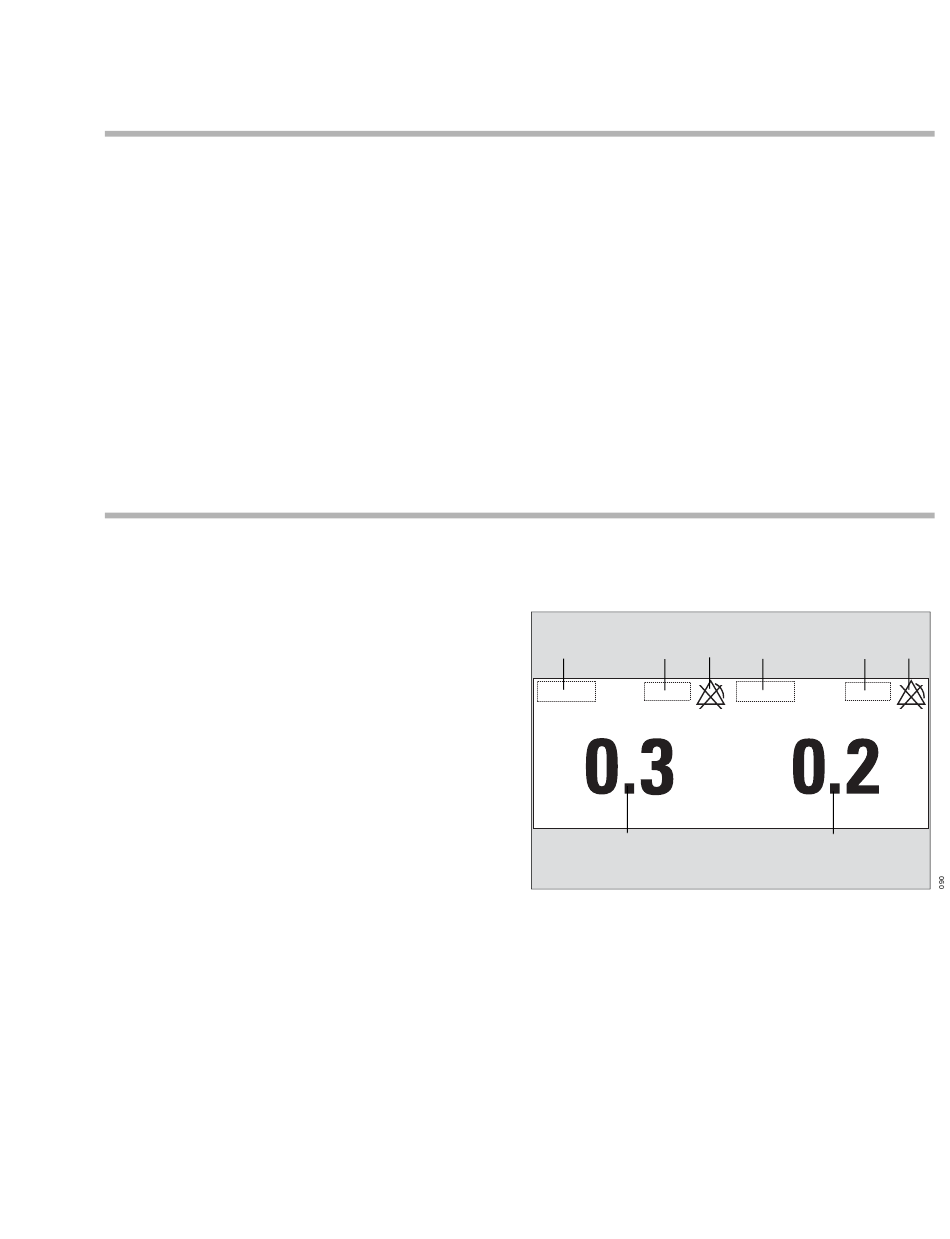

La case de paramètres ST contient les éléments
suivants :
A
B C
D
A Libellé des dérivations ST sélectionnées
B Unité de mesure
C Triangle barré indiquant que les alarmes
sont désactivées pour les dérivations ST
sélectionnées
D Valeurs d'écart ST sélectionnées
A B C
D
151
