Raccordement des dispositifs électriques
ATTENTION
Risque d'accident
Les liaisons électriques effectuées sur des
équipements qui n'apparaissent pas dans cette
notice d'utilisation ou cette notice de montage
nécessitent l'accord des fabricants respectifs.
Les associations de dispositifs doivent être
conformes aux exigences de la notice d'utilisation,
voir "Raccordement à d'autres dispositifs" à la
page 8.
ATTENTION
Risque de dysfonctionnement de l'appareil
Si un appareil connecté déclenche le disjoncteur
automatique sur site du circuit respectif, tous les
autres appareils connectés dans le même circuit
ne sont plus alimentés en courant.
ATTENTION
Risque de dysfonctionnement de l'appareil
Le raccordement d'une barrette de connexion à la
prise électrique du bras plafonnier présente les
risques suivants :
– Le déclenchement du fusible sur site par une
consommation excessive de courant des
dispositifs raccordés
– La variation de la résistance du conducteur de
protection
– La dérivation des circuits électriques sans
potentiel (par ex. d'un transformateur
d'isolation)
– Courant de fuite trop élevé
Ne pas raccorder de barrette de connexion à la
prise électrique du bras plafonnier.
Notice d'utilisation GeminaDUO
CIRCUIT 1
CIRCUIT 3
CIRCUIT 5

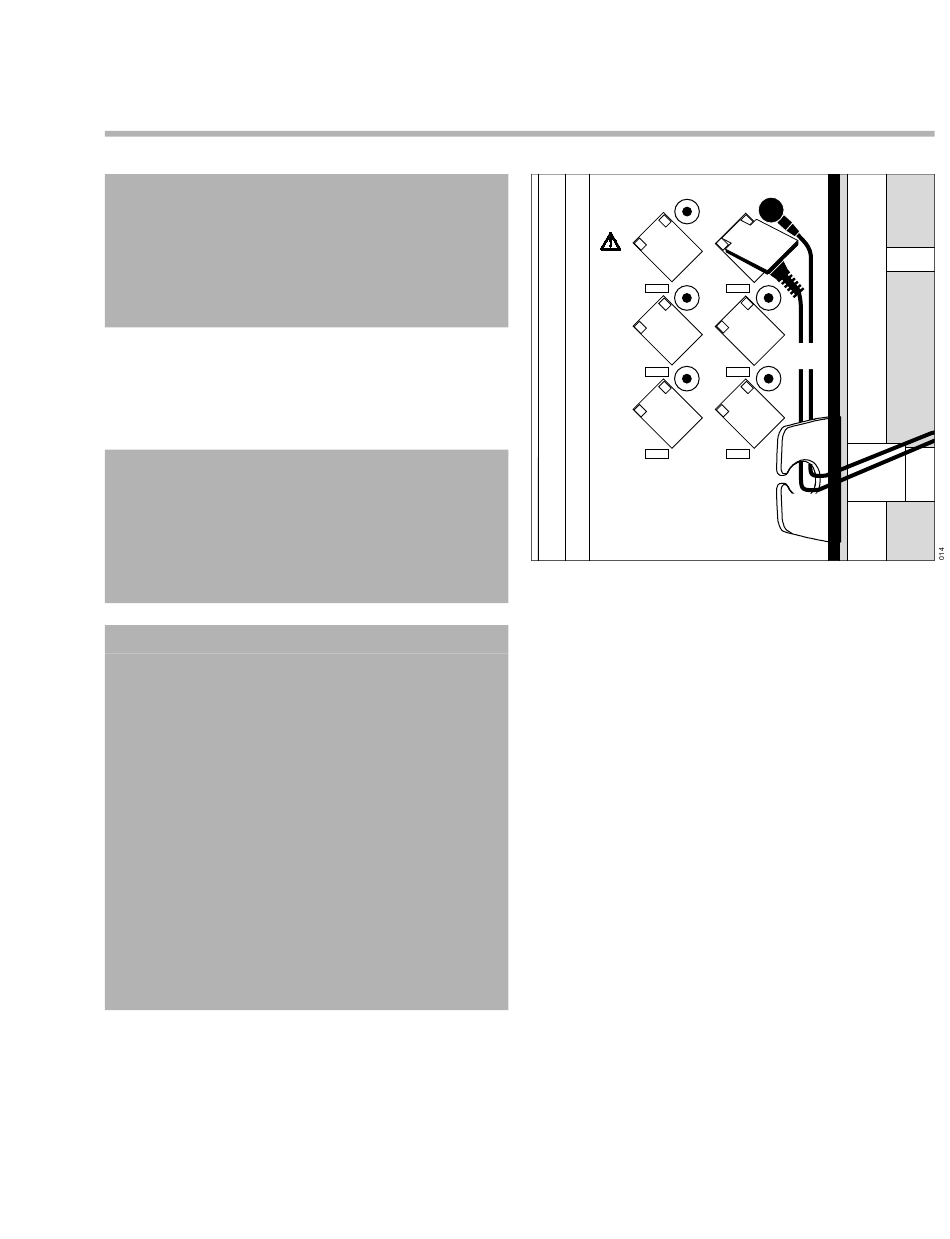

1 Brancher les fiches secteur (A) de l'appareil aux
prises de courant du terminal d'alimentation.
Les fiches secteur connectées ne doivent pas
être recouvertes par des composants du poste
de travail comme des étagères ou des tiroirs.
2 Brancher le câble d'égalisation de potentiel (B)
à la prise de compensation de potentiel
adéquate.
Le câble d'égalisation de potentiel doit être
conforme aux exigences de la norme
CEI 60601-1.
Réaliser la liaison équipotentielle de sorte que
les surfaces métalliques conductrices aient le
même potentiel.
3 Faire passer les câbles et les tuyaux (C) dans la
fente de retenue du support de câble (D).
Montage et préparation
B
A
CIRCUIT 2
C
CIRCUIT 4
CIRCUIT 6
D
23
