Montage et préparation

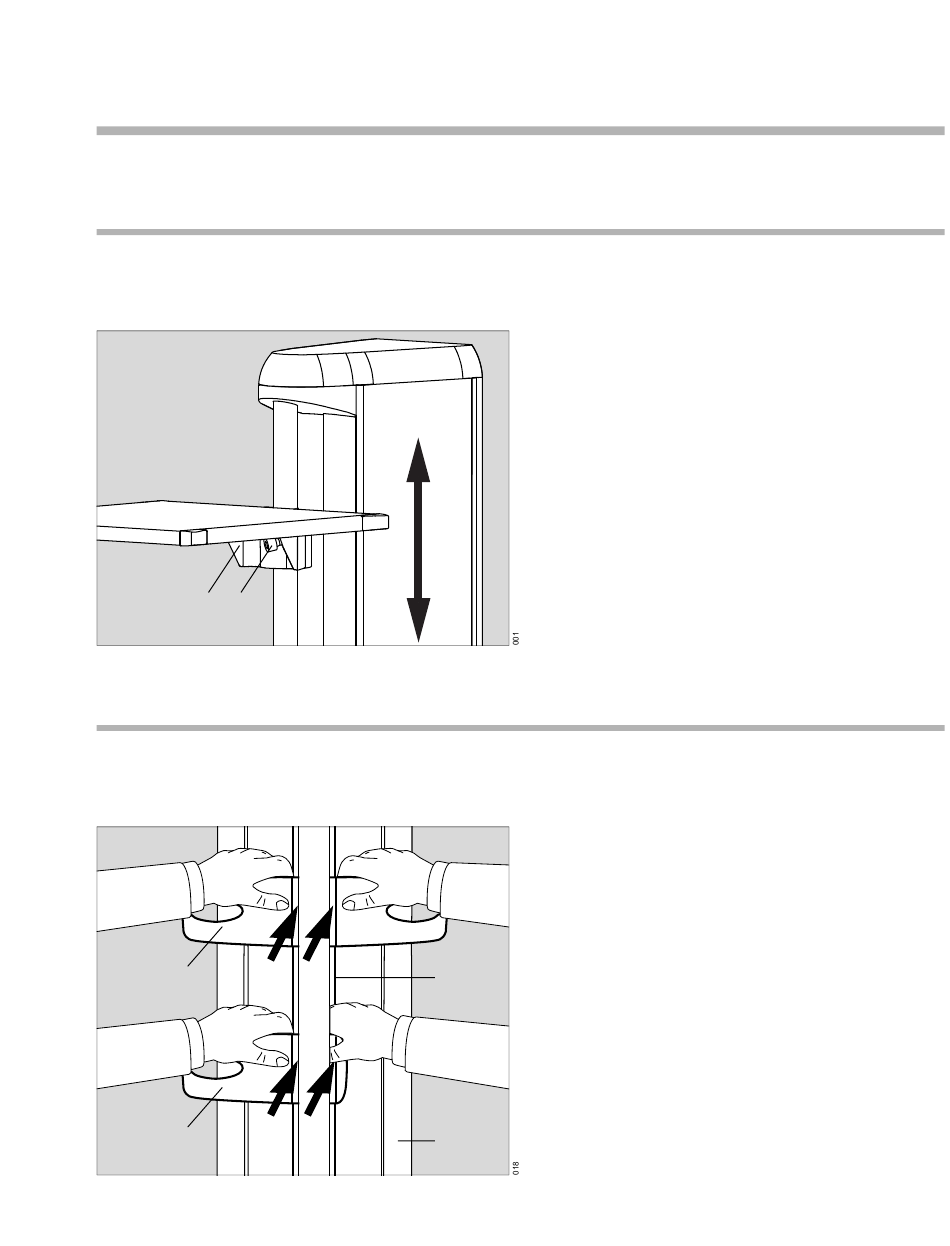

Réglage en hauteur du support de console
Le support de console est monté sur le tube support
Ø 38 mm (1,50 in) de la colonne de médias.
A B
Installation du support de câbles (en option)
Les supports de câbles unilatéraux et bilatéraux
sont installés de la même manière.
A
A
Notice d'utilisation GeminaDUO
1 Desserrer les vis à six pans creux M6 x 16 (B)
du support de la console (A) en effectuant
2 tours.
2 Amener le support de console (A) à la hauteur
souhaitée.
3 Resserrer les vis à six pans creux M6 x 16 (B)
et vérifier que le support de console (A) ne peut
plus être déplacé.
Couple de serrage 9 ±1 Nm
1 Appuyer des deux mains sur le support de
câbles (A) et l'amener dans la position désirée
sur le rail de serrage (B) de la colonne
d'alimentation (C) jusqu'à ce qu'un déclic soit
audible.
B
C
Montage et préparation
21
