Installation du rail compact (en option)
Le rail compact est utilisé pour le montage des
supports de perfusion par ex. et est monté sur le
tube support de Ø 38 mm (1,50 in) de la colonne
d'alimentation en médias.
C
A
D
Positionnement des appareils
ATTENTION
Risque de surcharge du bras plafonnier
Ne pas dépasser la charge maximale admissible
du bras plafonnier et des composants individuels
lors du positionnement du système.
La charge maximale dépend de l'agencement du
bras plafonnier spécifique au client.
ATTENTION
Risque de surcharge
Ne pas utiliser la colonne d'alimentation en
médias pour se hisser ou se suspendre et ne pas
s'asseoir sur la console.
Placer l'équipement prévu sur les consoles des
colonnes d'alimentation.
Respecter la charge maximale admissible, voir
"Charge maximale" à la page 62.
Placer les dispositifs sur la console de façon
symétrique. La charge doit être uniforme.
22

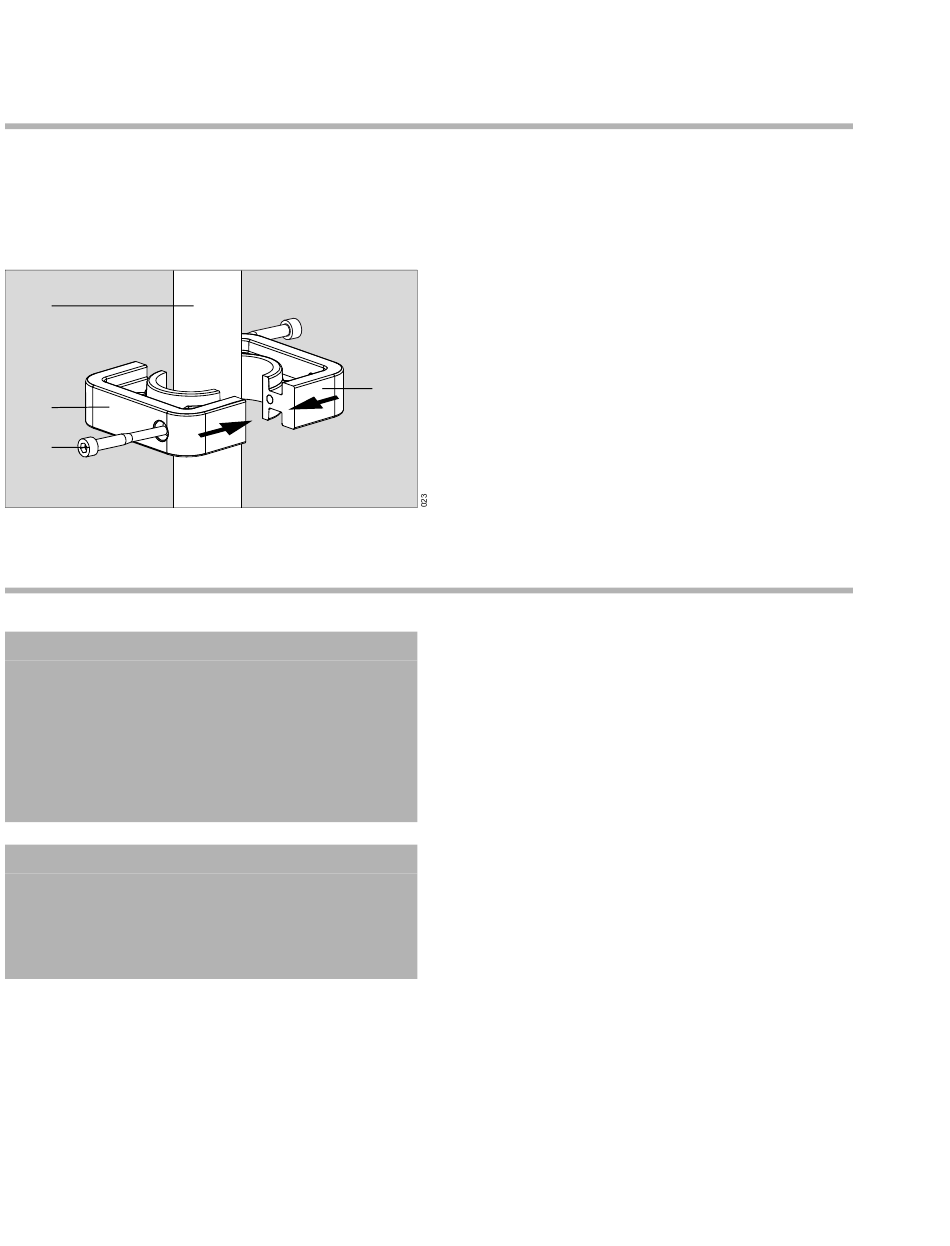

1 Positionner les deux moitiés du rail
compact (A) + (B) contre le tube support (C) et
les visser à la hauteur souhaitée à l'aide de 2 vis
à six pans creux M6 (D).
Couple de serrage 9 ±1 Nm
B
Notice d'utilisation GeminaDUO
