Fonctionnement
Ajustement de la console
La console des moniteurs est montée sur le tube
support Ø 38 mm (1,50 in) de la colonne de
médias.

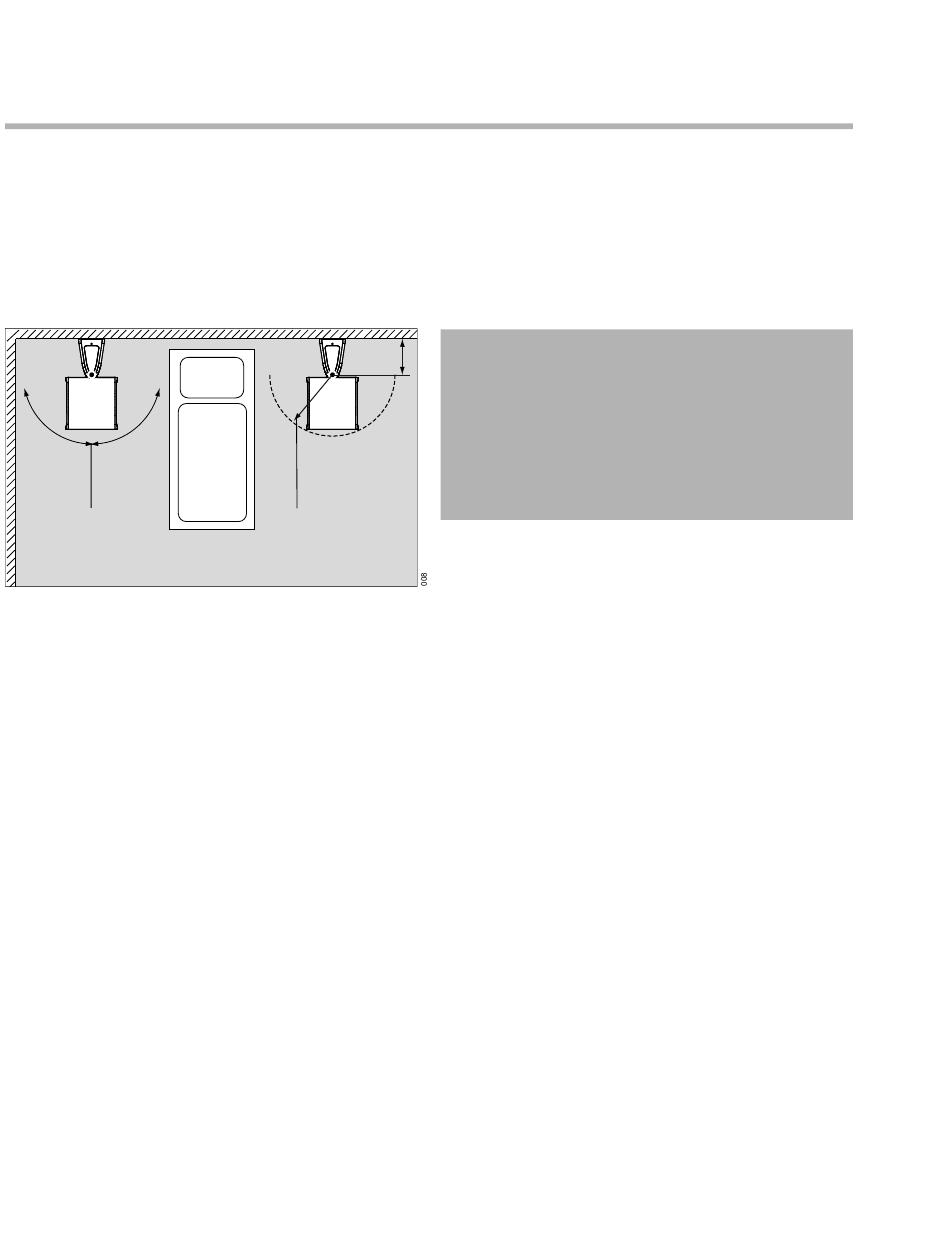

Pivotement de la console
56° 56°
A
La console peut être pivotée à tout moment. Cette
opération ne nécessite aucun outil.
– L'angle de pivotement (A) est de 112°.
– Le rayon de pivotement (B) est de
– pour la console de type 1 B :
558 mm (21,97 in)
– pour la console de type 1,5 B 607 mm
(23,90 in)
– La distance (C) entre le tube support Ø
38 mm (1,50 in) et le mur est de
336 mm (13,23 in).
La console doit être pivotée lentement.
Ne pas pincer les câbles et les flexibles ou les
tendre.
30
Réglage en hauteur de la console
1 Décharger la console.
2 Ajuster la hauteur du support de console, voir
ATTENTION
C
Risque de surcharge du bras plafonnier
Ne pas dépasser la charge maximale admissible
du bras plafonnier et des composants individuels
lors du positionnement du système.
La charge maximale dépend de l'agencement du
bras plafonnier spécifique au client.
B
3 Charger de nouveau la console.
"Réglage en hauteur du support de console" à
la page 21.
Ne pas dépasser la charge maximale autorisée
de la console.
Pour cela, consulter la notice d'utilisation de la
console.
Notice d'utilisation GeminaDUO
