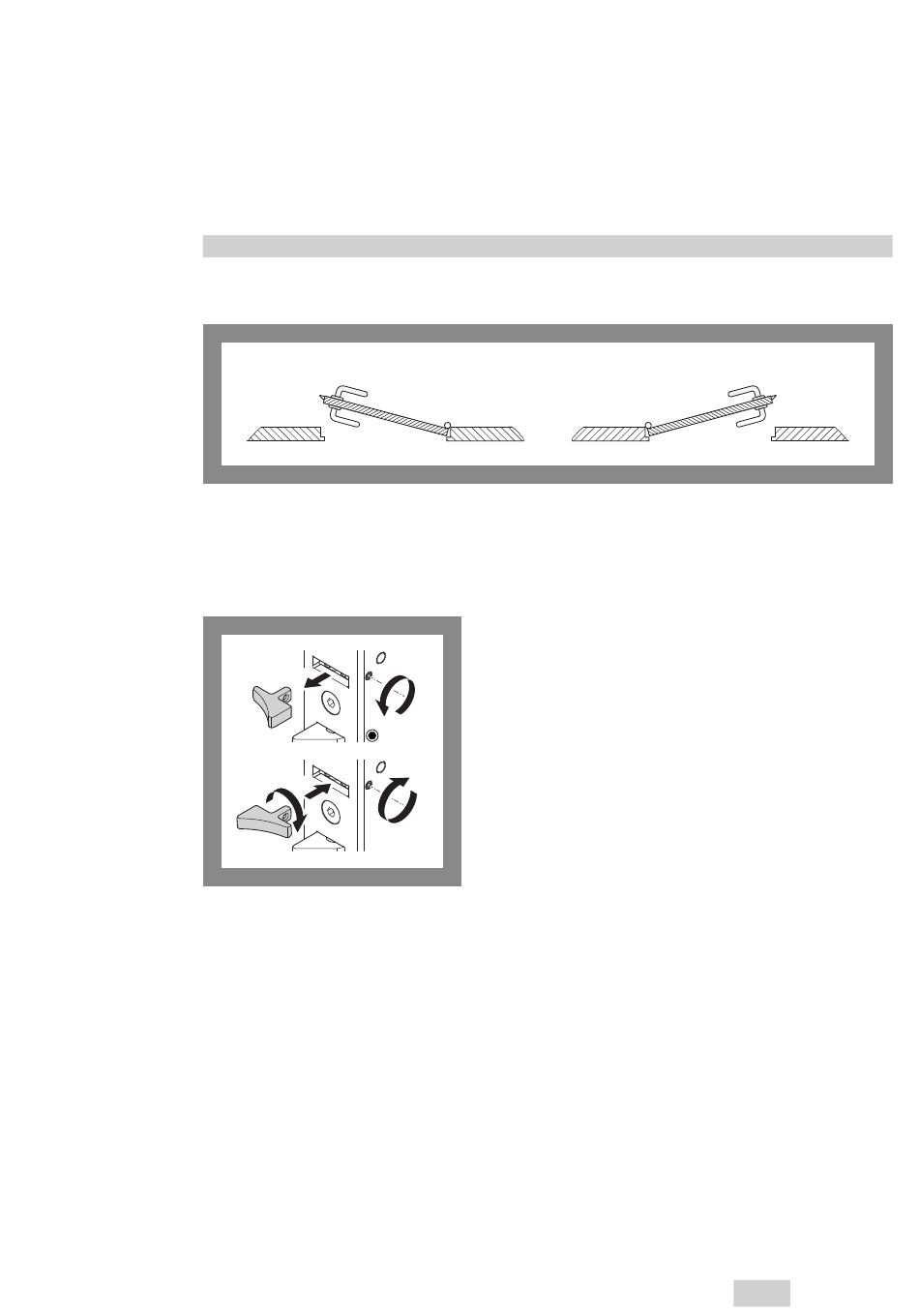

Fig. 8 :
Tipi di serratura secondo
norma DIN sx e DIN dx
Fig. 9 :
Rotazione del saliscendi
Montaggio
Regolazione della direzione di chiusura del saliscendi
La direzione di chiusura della serratura è reversibile per l'uso su porte sia DIN sx che DIN dx (uso ambide-
stro) (Fig. 8). A tal fine, prima di montare la serratura nella porta, è necessario invertire il saliscendi.
DIN sx
Rotazione del saliscendi
1 Premere e tenere premuto lo scrocco della serratura.
2 Premere il saliscendi.
3 A saliscendi premuto, rilasciare lo scrocco della serratura.
 Il chiavistello fuoriesce ed è possibile accedere alla vite del saliscendi.
2.
3x
3.
3.
4 Allentare la vite di fissaggio con un cacciavite a brugola (Fig. 9).
· Non svitare completamente la vite di fissaggio.
· Lasciare il cacciavite a brugola nella testa della vite.
1.
5 Estrarre il saliscendi.
6 Rimontare il saliscendi, questa volta invertendolo.
7 Fissare il saliscendi per mezzo della vite di fissaggio
1,5 mm
(coppia: 0,5 Nm).
 Il saliscendi è stato montato in base alla direzione di
4.
chiusura della porta.
DIN dx
