Siemens SIMODRIVE 611 digital Manuel De Configuration page 199

02.07 11.05
05.01
Raccordement
A titre de mesure de protection, le variateur SIMODRIVE peut être raccordé
direct aux réseaux directement à des réseaux TN par l'intermédiaire de disjoncteurs différentiels à
sensibilité tous courants et à déclenchement sélectif.
par l'intermédiaire
disjoncteurs
Les dispositifs série de protection contre les chocs électriques ou contre l'incen-
die (par exemple, dispositifs de protection différentielle) doivent être dotés d'une
différentiels
sensibilité tous courants, conformément aux exigences de la norme
DIN EN 50178. Si d'autres dispositifs de protection différentielle sont utilisés, il
faut, pour le découplage, monter en amont du variateur un transformateur
pourvu d'enroulements séparés.
Remarque
Un raccordement direct à un réseau différentiel n'est possible qu'avec les
puissances :
S
S
Les disjoncteurs différentiels sélectifs, à sensibilité tous courants et à
déclenchement retardé peuvent être utilisés sans limitation à titre de protection
contre les chocs électriques dangereux.

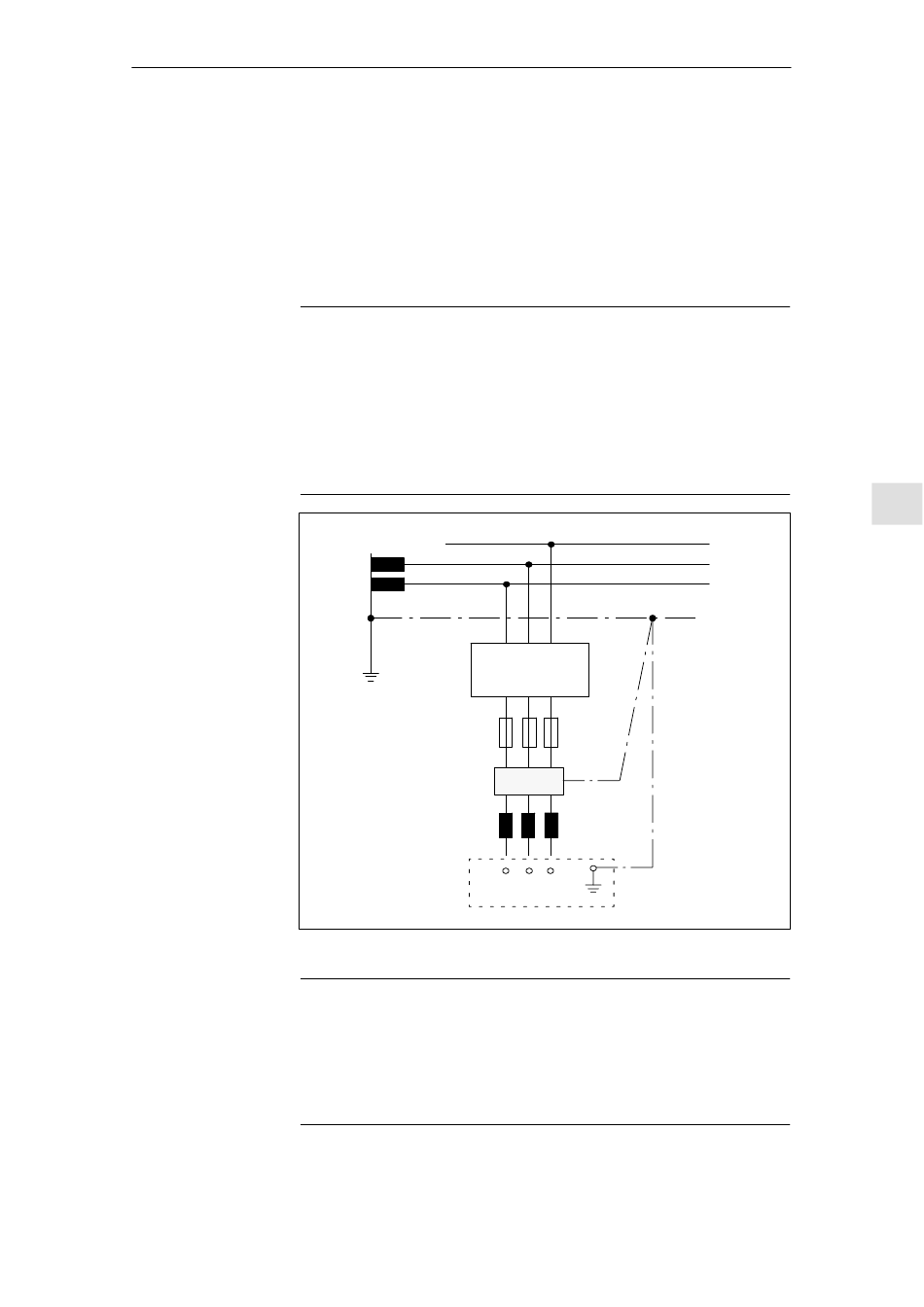

Fig. 7-4
Remarque
Si côté réseau de cet équipement électronique, un dispositif de protection
différentielle est utilisé pour protéger en cas de contact direct ou indirect, seul
un dispositif de type B est autorisé. Il faut sinon employer une autre mesure
de protection, par exemple la séparation de l'équipement électronique de
l'environnement par une double isolation ou une isolation renforcée ou encore
la séparation de l'équipement électronique du réseau par un transformateur.
© Siemens AG 2007 All Rights Reserved
SIMODRIVE 611 Manuel de configuration (PJU) - - Edition 02/2007
modules AN 5 kW, 10 kW et 28 kW.
modules A/R 16 kW et 36 kW.
Schéma de raccordement avec disjoncteur différentiel
Réseau/transfo
de l'usine
Disjoncteur
différentiel
sélectif
Fusibles
Filtre réseau
Inductance de commutation
Module
d'alimentation réseau
Schéma de raccordement du disjoncteur différentiel
7 Raccordement du réseau
7.2 Adaptation de tension
≁
PE
U1 V1 W1
L3
L2
L1
PEN
7-199
7
