Tagliare o flangiare un tubo
Quando il tubo è troppo lungo o il tubo svasato è danneggiato, l'installatore dovrà tagliarlo o flangiarlo.
Evacuazione
Evacuare dalla valvola di arresto con la pompa da vuoto; non scaricare il refrigerante direttamente nell'unità esterna.
Aprire tutte le valvole
Aprire tutte le valvole, ma quando è in funzione solo l'unità principale, la valvola di equalizzazione dell'olio deve essere chiu-
sa.
Verifica di eventuali perdite
Verificare l'eventuale presenza di perdite ai raccordi dei tubi e dal coperchio della valvola con un rilevatore di perdite o una
soluzione saponata.

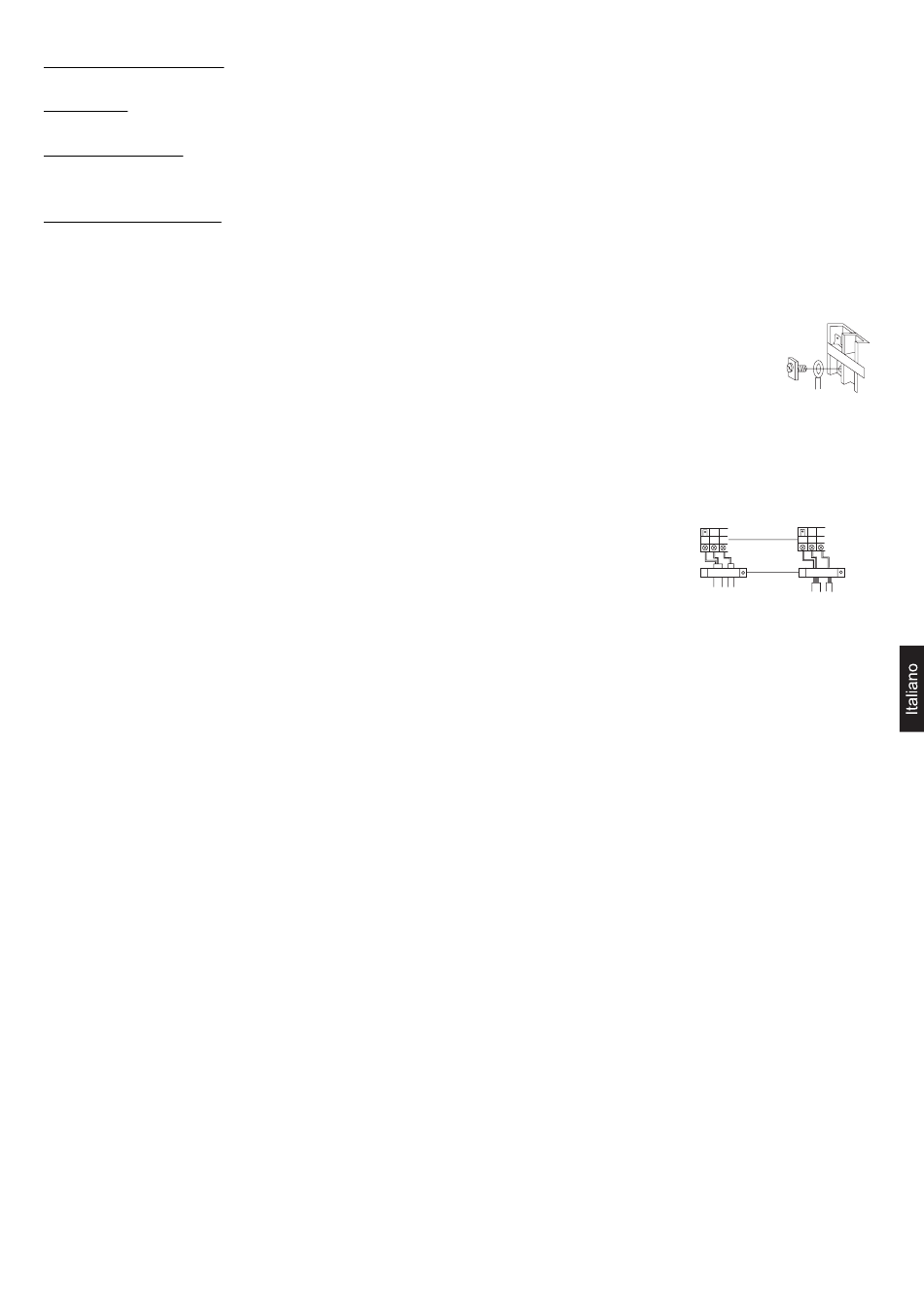

Metodo di cablaggio
1. Cablaggio con serrafilo ad anello
Il metodo di collegamento deve seguire quanto indicato nella figura precedente. Rimuovere la vite, inse-
rire la vite nel serrafilo ad anello, quindi premerla nel morsetto per fissare la vite.
2. Cablaggio con filo diritto
Allentare la vite, inserire l'estremità del filo nel morsetto, quindi fissare la vite; tirare il filo per verificare che sia bene ancora-
to.
3. Metodo a pressione
Dopo aver effettuato il collegamento, premere il fermafili a pressione sulla guaina del
filo, come indicato in figura.
31
Metodo di collegamento
per morsetti ad anello
Pressatura non corretta
Pressatura corretta
Morsettiera
Serrafilo
