Installation du panneau décoratif
A. Préparation et maniement du panneau.
Le panneau ne doit pas être positionné à l'envers, contre un mur ou sur une surface irrégulière. Ne pas plier le déflecteur, il pourrait
s'abîmer.
• Vérifier que l'unité intérieure est bien horizontale au moyen d'un niveau ou d'un tuyau de vinyle rempli d'eau, et que les dimensions
du trou dans le plafond sont correctes.
Retirer les niveaux de l'unité intérieure avant de fixer le panneau décoratif.
• Introduire deux des quatre vis en diagonale de façon à ce que la différence de hauteur
entre les deux côtés opposés de l'unité intérieure soit inférieure à 5 mm ;
• Retirer la grille d'aspiration d'air du panneau décoratif.
• Retirer les cornières. Déchirer le ruban adhésif et retirer les cornières en les faisant glisser.

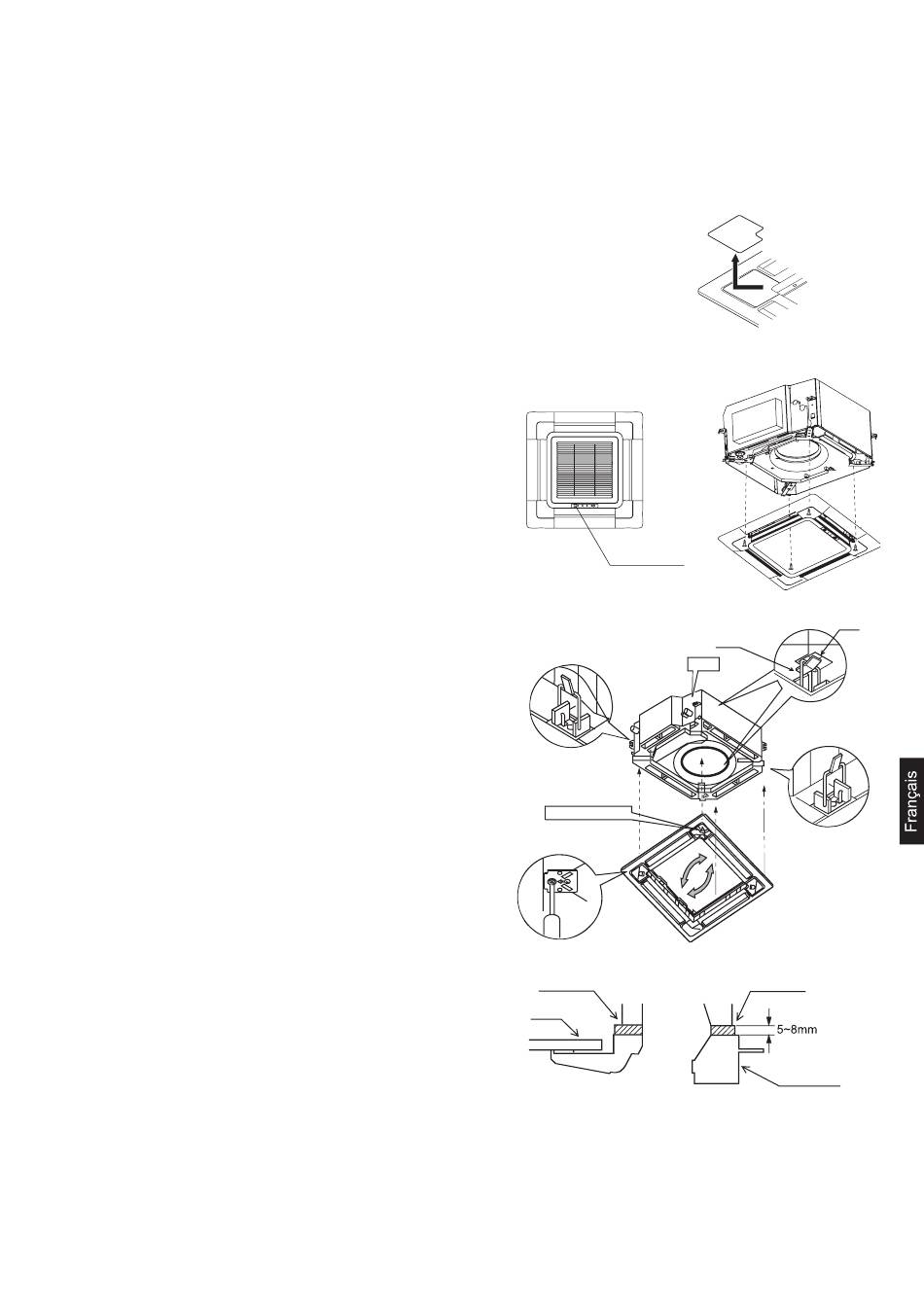

Montage du panneau décoratif sur l'unité intérieure
AB092-482MCERA:
• Installer le panneau dans la direction indiquée sur la figure; s'il n'est
pas posé correctement il peut y avoir des fuites d'air; de plus le
moteur du déflecteur et le récepteur des commandes ne seraient
pas être correctement positionnés.
• Tout d'abord fixer provisoirement le panneau à l'aide des vis.
• Serrer les deux vis provisoires et les deux autres vis.
• Raccorder le moteur, le câble de communication et le câble d'ali-
mentation et contrôler le câblage à l'aide d'un testeur. Après avoir
vérifié que l'unité est en mesure de fonctionner normalement
installer la grille d'aspiration, les cornières etc.
AB182-482MEERA:
Comme indiqué dans la figure, faire correspondre la position du
moteur d'oscillation avec le trou de l'unité intérieure, puis monter le
panneau décoratif.
• Placer provisoirement l'anneau de fixation sur le côté opposé du
moteur du déflecteur sur les crochets de l'unité intérieure. (2 piè-
ces)
• Mettre provisoirement les deux autres anneaux de fixation sur les
crochets des deux côtés de l'unité intérieure. (faire attention à ne
pas pousser les câbles du moteur d'oscillation dans les joints).
• Visser les 4 vis sous l'anneau de fixation sur environ 15 mm.
(le panneau se soulève).
• Positionner le panneau décoratif, voir figure d) de façon à ce qu'il
recouvre l'ouverture dans le plafond.
• Serrer les vis de façon à réduire l'épaisseur des joints entre pan-
neau et unité intérieure à 5-8 mm.
• Raccorder les câbles selon le schéma placé à l'intérieur de l'unité.
• Contrôler que l'unité fonctionne normalement.
• Installer la grille d'aspiration et l'angle.
Panneau récepteur
moteur volet
unité intérieure
plafond
27
Faire glisser
anneau de fixation
tuyau
joints
panneau décoratif
crochet
