Cortar o embridar un tubo
Cuando el tubo es demasiado largo o el tubo abocardado está dañado, el instalador deberá cortarlo o embridarlo.
Evacuación
Evacuar desde la válvula de paro con la bomba de vacío; no descargue el refrigerante directamente en la unidad exterior.
Abra todas las válvulas
Abra todas las válvulas, pero cuando sólo funciona la unidad principal, la válvula de ecualización del aceite debe cerrarse..
Verificación de pérdidas eventuales
Verifique la presencia eventual de pérdidas en las conexiones de los tubos y de la tapa de la válvula con un detector de
pérdidas o con una solución jabonosa.

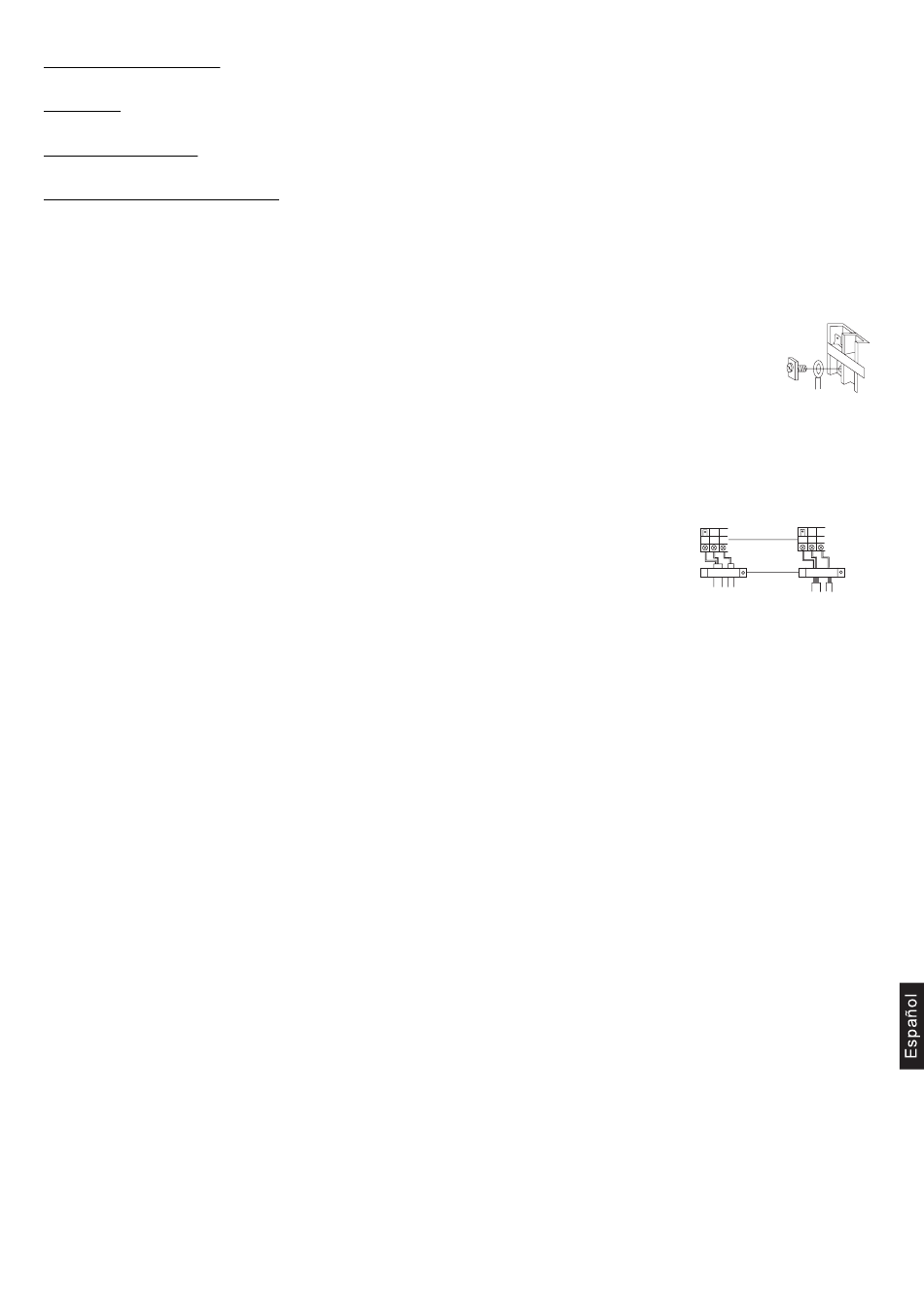

Método de cableado
1. Cableado con conector de anillo
El método de conexión debe realizarse de acuerdo con lo que se indica en la figura precedente.
Retire el tornillo, inserte el tornillo en el conector de anillo, y apriételo en el borne para fijar el tornillo.
2. Cableado con cable recto
Afloje el tornillo, inserte el extremo del cable en el borne, luego fije el tornillo; tire del cable para com-
probar que esté bien anclado.
3. Método a presión
Después de haber realizado la conexión, apriete los sujetacables a presión sobre la
vaina del cable, como muestra la figura.
31
Método de conexión
para bornes de anillo
Prensado incorrecto
Prensado correcto
Caja de conexiones
Conector
