Apertura nel soffitto e rinforzo
A. In funzione delle dimensioni dell'unità interna, tagliare e rimuovere la soletta del soffitto.
B. Dopo aver ricavato l'apposito foro per l'installazione, rinforzare la superficie della base del soffitto tagliata e modificare il bor-
do del soffitto per consolidarla. Per evitare la trasmissione di vibrazioni al soffitto è importante consolidare la soletta e man-
tenere l'orizzontalità.
Installare l'asta di sospensione
• Per sostenere l'unità, in un luogo con soffitto esistente, utilizzare il bullone di ancoraggio, mentre nel caso di soffitto di nuo-
va realizzazione, utilizzare il bullone incorporato, la staffa di tipo a lama o altri sistemi di ancoraggio procurati sul posto.
Prima di procedere all'installazione, regolare la distanza dal soffitto.
• Fissare l'unità con l'asta di sospensione M10 (4 pezzi, preparati sul posto) come illustrato nella figura. Eseguire l'installa-
zione correttamente in base alla struttura della stanza e mantenere l'apparecchio in posizione orizzontale con l'ausilio di una
livella.

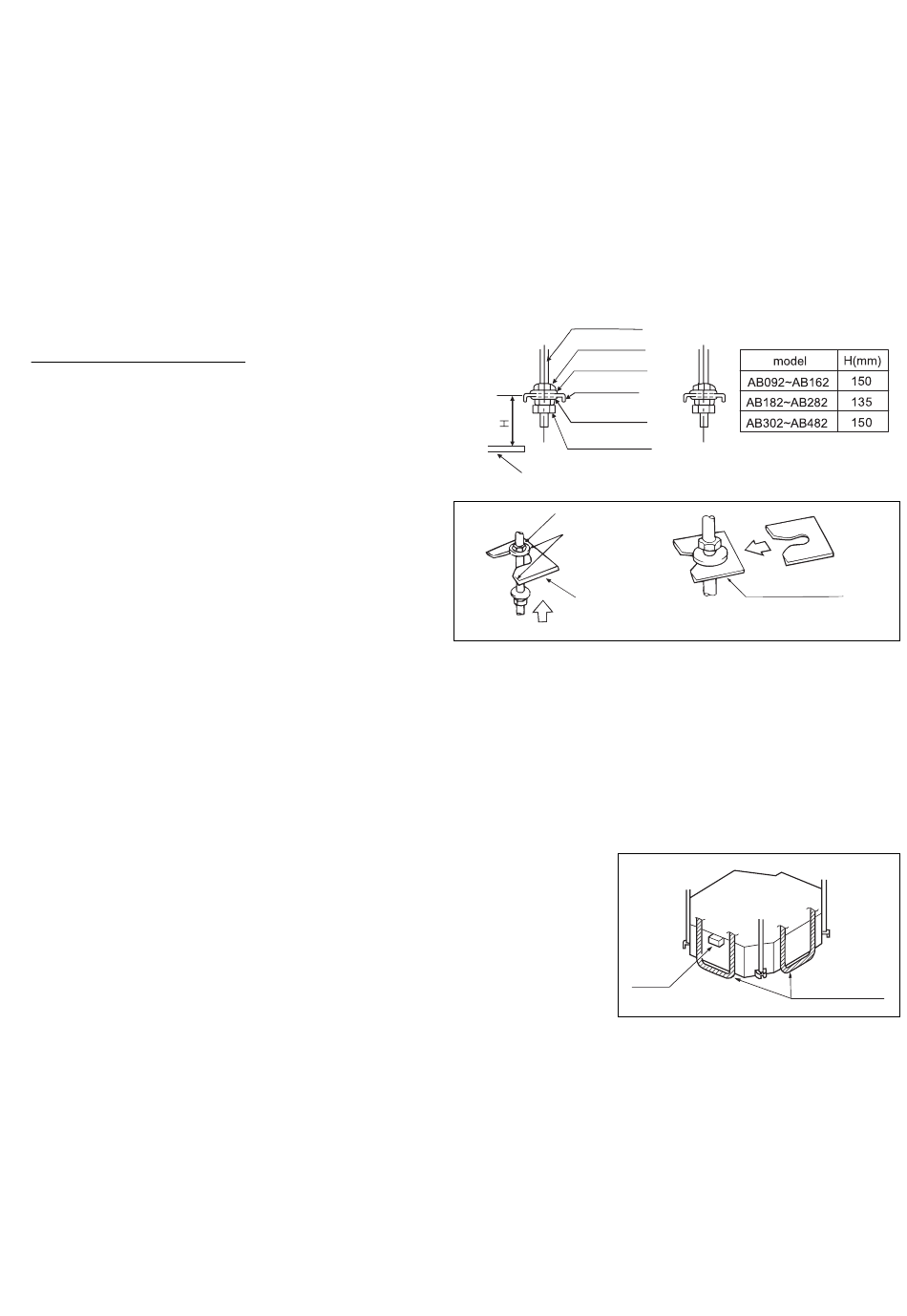

Sospensione dell'unità interna
Regolare la posizione della testa (inferiore) della vite e con-
trollare che la distanza tra rondella (inferiore) e il soffitto cor-
risponda alla voce Hmm, come da tabella.
Nel caso di nuova costruzione
1. Installare l'unità interna provvisoriamente.
Inserire le staffe di ancoraggio nei bulloni di ancoraggio. Assi-
curarsi di inserire una rondella e un dado a entrambe le estre-
mità di ogni staffa.
2. Portare il centro della dima di carta in corrispondenza del centro dell'apparecchio. Montare la dima di carta sull'apparecchio usan-
do 3 viti. Fissare l'angolo della vaschetta raccolta condensa al foro di uscita delle tubazioni.
3. Dopo l'installazione sul soffitto, regolare l'apparecchio nella posizione corretta.
4. Controllare che il corpo dell'apparecchio sia a livello.
• Verificare la messa a livello ai quattro angoli utilizzando una livella od un tubo in vinile
riempito d'acqua come illustrato in figura.
• L'unità interna contiene una pompa a scarico condensa ed un interruttore a galleg-
giante, assicurarsi quindi di non inclinare l'apparecchio. Se l'apparecchio viene incli-
nato verso il lato opposto della tubazione di scarico condensa, l'interruttore a galleg-
giante non funziona correttamente e si verificano perdite.
5. Rimuovere le rondelle e stringere i dadi soprastanti, quindi rimuovere la dima di montaggio di carta.
Nel caso di soffitto già esistente
1. Installare l'unità interna provvisoriamente. Inserire le staffe di ancoraggio nei bulloni di ancoraggio. Assicurarsi di inserire una rondel-
la e un dado a entrambe le estremità di ogni staffa. Fissare le staffe saldamente.
2. Regolare l'apparecchio fino alla corretta posizione e altezza.
3. Procedere con i punti 3. e 4. del paragrafo "Nel caso di nuova costruzione".
asta di sospensione
dado superiore
rondella superiore
bullone sospensione
rondella inferiore
dado inferiore
soffitto
Dado
Rondella
Bullone di ancoraggio
stringere (doppio dado)
26
Inserire
Tassello per fissaggio rondella
Fissare la rondella saldamente
Livella
Tubo in polietilene
