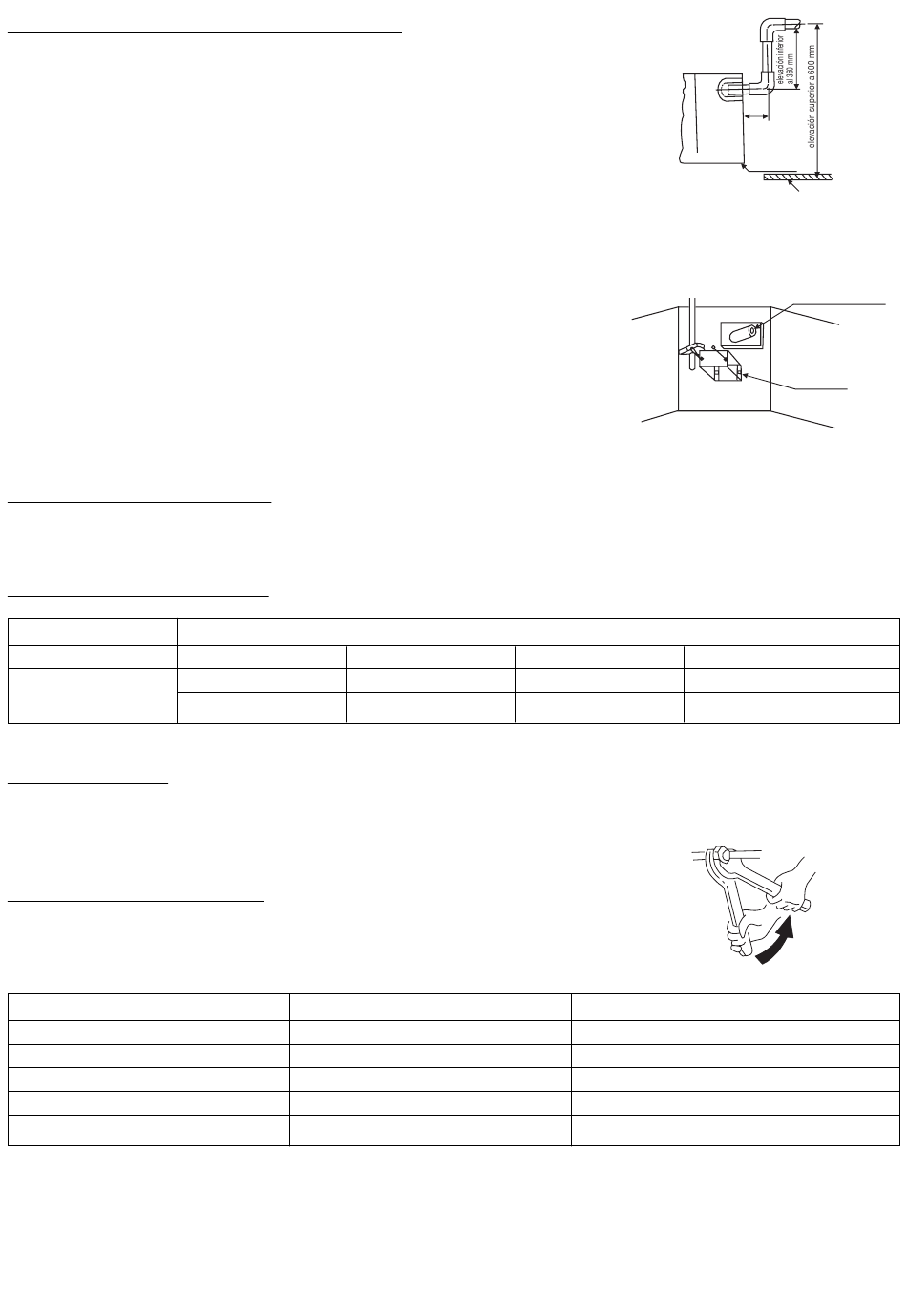

Configuración del desaguadero del agua de condensación
Durante la prueba de funcionamiento, compruebe que no se produzcan pérdidas en las jun-
tas del tubo en la fase de evacuación del agua de condensación, también en invierno.
Inyecte lentamente 600 cc de agua desde el tubo del agua, evitando mojar el motor de la
bomba.
• Después de haber instalado la instalación eléctrica, programe la unidad en modo refri-
geración mientras se realiza la carga de agua para el control.
• Si la instalación eléctrica no se ha completado, extraiga la conexión del interruptor de flo-
tador (2P). Después de haber comprobado la ausencia de pérdidas, conecte el conec-
tador del interruptor de flotador; el motor de la bomba se pondrá a funcionar durante
otros 5 minutos, luego se parará automáticamente.
• Control del ruido del motor
• Controle el ruido del motor de la bomba en funcionamiento y controle la evacuación del
agua.
Longitud del tubo y desnivel permitidos
Estos parámetros son distintos de los de la unidad exterior Para más detalles, véase el manual de instrucciones que se adjunta con la
unidad exterior.
Material y medidas del tubo permitidos
Material para los tubos
modelo
Medida del tubo
mm
Recarga del refrigerante
La recarga del refrigerante se realiza de acuerdo con lo especificado en las instrucciones de instalación. El procedimiento prevé el uso
de un medidor para comprobar la cantidad especificada de refrigerante adicional.
Conexión de los tubos del refrigerante
Para conectar los tubos para el refrigerante realice juntas abocardadas.
• La conexión de los tubos de la unidad interior se realiza mediante una llave doble.
• El par debe ser conforme con los valores de la siguiente tabla.
Tubo de conexión
diám. ext. (mm)
Ø6,35
Ø9,52
Ø12,70
Ø15,88
Tubo sin soldadura de cobre disoxidado con fósforo (TP2) para acondicionadores
Lado gas
Lado líquido
11,8(1,2kgf-m)
24,5(2,5kgf-m)
49,0(5,0kgf-m)
78,4(8,0kgf-m)
AB092 AB122-AB182
Ø9,52
Ø6,35
Par
(N-m)
30
menos de 100 mm
Conectador del desaguadero
del agua de condensación
AB242-AB482
Ø12,7
Ø6,35
par posterior
(N-m)
13,7(1,4kgf-m)
29,4(3,0kgf-m)
53,9(5,5kgf-m)
98,0(10,0kgf-m)
Interior
techo
orificio de
entrada del agua
Ø15,88
Ø9,52
