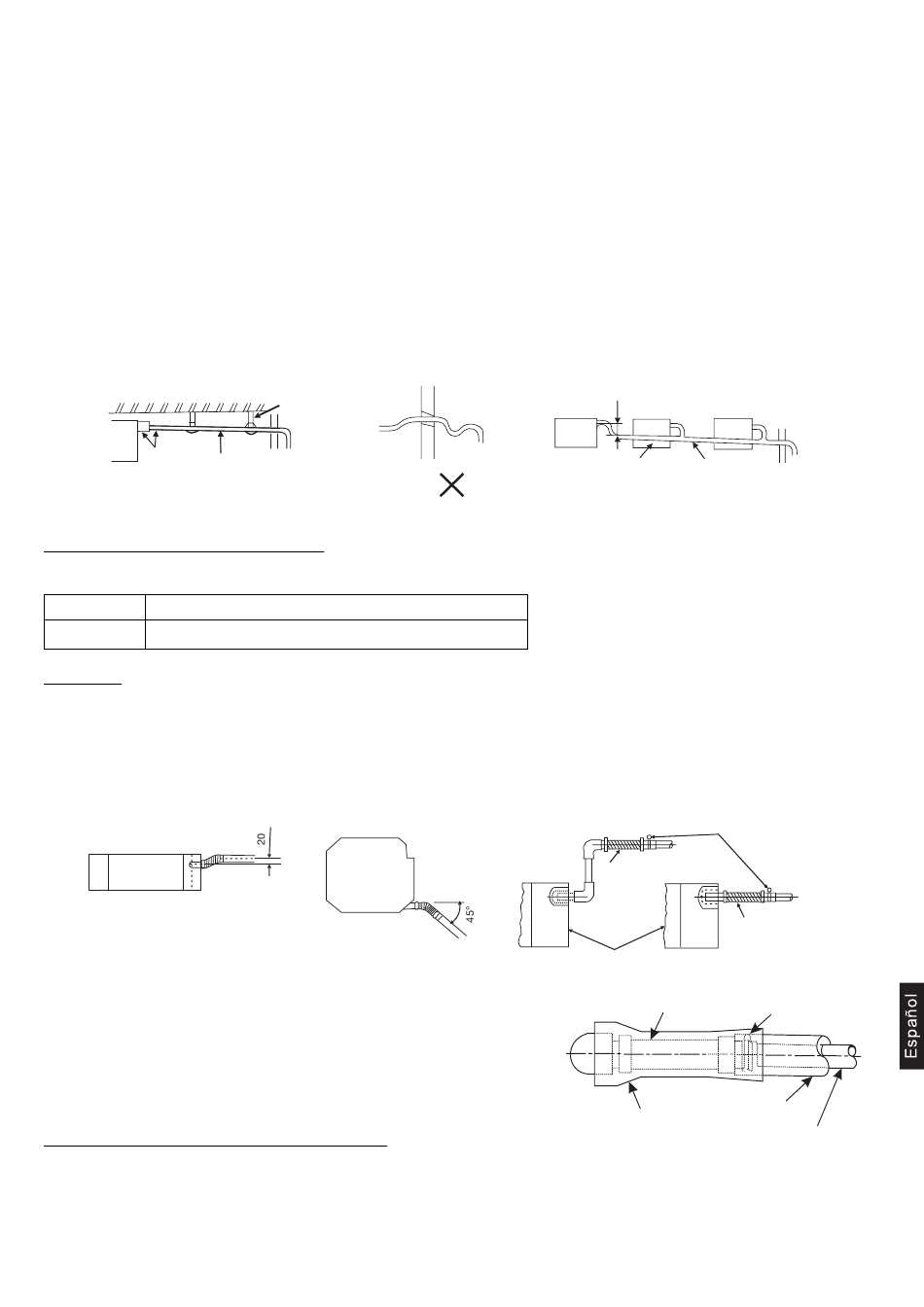

Montaje del tubo de desagüe del agua de condensación
Para una evacuación regular del agua de condensación, el tubo debe ser conforme con las especificaciones del manual de instala-
ción. En caso contrario, se producirían pérdidas de agua. Es necesario un aislamiento térmico.
Prescripciones:
• El tubo de desagüe del agua de condensación de la unidad interior debe estar provisto de un aislamiento térmico adecuado.
• La sección de conexión con la unidad interior debe estar provista de aislamiento térmico. Un aislamiento no idóneo provoca la for-
mación de agua de condensación.
• El tubo de desagüe del agua de condensación debe estar en una pendiente superior a 1/100, y no debe doblarse, para evitar pro-
vocar ruidos.
• La longitud horizontal no debe superar los 20 m. En el caso de un tubo largo, deberá estar sostenido cada 1,5-2 m para evitar irre-
gularidades.
• El tubo central se coloca como muestra la figura inferior.
• Prestar atención a no ejercer presión sobre la sección de conexión del tubo de desagüe del agua de condensació.
1,5~2m
aislamiento
pendiente
térmico
superior a 1/100
Material para el tubo y el aislamiento térmico
Para evitar la formación de gotas de agua de condensación, el aislamiento térmico se aplica en el lado gas y en el lado líquido.
Tubo Tubo de PVC rígido VP31,5 mm (diámetro interior)
Aislamiento PE expandido con un grosor superior a 7mm.
Tubo flexible
El tubo flexible se usa para regular el centrado y el angulado del tubo rígido.
• Alargue directamente el tubo flexible sin deformarlo.
• El extremo blando del tubo se fija mediante una abrazadera.
• Aplique el tubo flexible sobre la parte horizontal.
Aplicación del aislamiento:
regulación del centrado
(máx. 20 mm)
• Envuelva el tubo flexible y la abrazadera con material aislante hasta la uni-
dad interior sin dejar ningún espacio, como estudia la figura.
Altura del tubo de desagüe del agua de condensación
El tubo de desagüe del agua de condensación se puede levantar hasta 360 mm.
Cuando la pendiente correcta está garantizada, dirija el tubo hacia abajo después de una elevación.
sostén
tubo doblado
en S
doblado 45° (max)
mayor posible (10 cm aproximadamente )
pendiente superior
a 1/100
tubo flexible
unidad interior
aislamiento térmico
29
VP30
sujetatubos
tubo flexible
tubo flexible
sujetatubos
aislamiento térmico
tubo rígido de PVC
