Positionnement de l'unité au plafond
• Avant de suspendre l'unité intérieure, choisir son emplacement et la direction des tuyauteries en tenant compte des tuyaux
et des câbles à faire passer dans le plafond.
• Avant de suspendre l'unité intérieure, préparer les tuyaux (tuyau du frigorigène et tuyau d'évacuation des condensats) et
les câbles (câble de la télécommande, câble de liaison entre unité intérieure et extérieure) de façon à pouvoir les raccorder
immédiatement après l'installation. Si le plafond est déjà en place, avant d'installer l'appareil, poser le tuyau de frigorigène,
le tuyau d'évacuation des condensats, les câbles de l'unité intérieure, les câbles de la commande dans les cheminements
prévus.
• Contrôler les dimensions de l'unité intérieure. Pour l'installation à l'aide du gabarit en papier, utiliser le gabarit pour adapter
l'ouverture dans le plafond aux dimensions de l'unité.

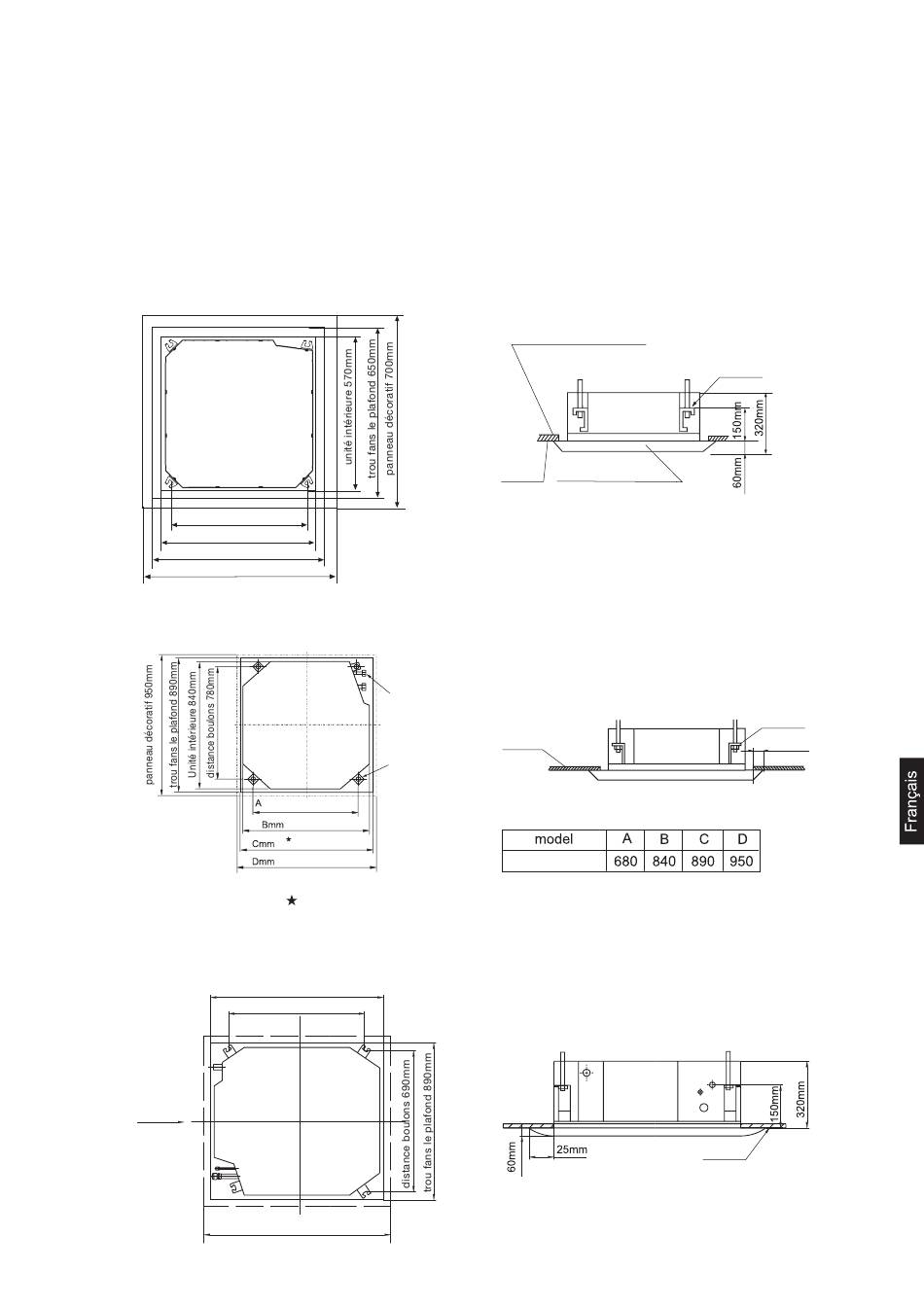

AB092 - AB162
unité intérieure 570mm
trou fans le plafond 650mm
panneau décoratif 700mm
AB182 - AB282
Note: La dimension marquée
AB302 - AB482
Vue A
branchements
Boulons
d'ancrage
distance boulons
(unité intérieure)
(trou fans le plafond)
(panneau décoratif)
peut être de 910 mm maximum, mais la superposition doit être supérieure à 20 mm.
trou fans le plafond 890mm
distance boulons 790mm
950mm
Superposition entre plafond et
panneau décoratif 25mm
Plafond panneau décoratif
plafond
AB182 - AB282
25
Boulons
d'ancrage
Boulons
d'ancrage
plus de 20mm
Vue A
plafond
Vue A
