Montage des Dekorpaneels
A. Vorbereitung und Handhabung des Paneels
Das Paneel darf nicht mit der Oberseite nach unten gegen eine Wand oder auf eine unebene Fläche gelegt werden.
Die Luftleitlamelle nicht verbiegen, ansonsten könnte sie beschädigt werden.
• Mit Hilfe einer Wasserwaage oder eines mit Wasser befüllten Vinylschlauchs sicherstellen, dass das Innengerät waagrecht ausge-
richtet ist und überprüfen, ob die Deckenöffnung richtig bemessen ist.
Die Wasserwaagen vom Innengerät entfernen, bevor das Dekorpaneel befestigt wird.
• Zwei der vier Schrauben diagonal einsetzen, damit der Höhenunterschied zwischen
den beiden gegenüberliegenden Seiten des Innengeräts weniger als 5 mm beträgt.
• Das Luftansauggitter vom Dekorpaneel abnehmen.
• Die Eckabdeckungen abnehmen. Das Klebeband abreißen und die Eckabdeckungen
herausschieben.

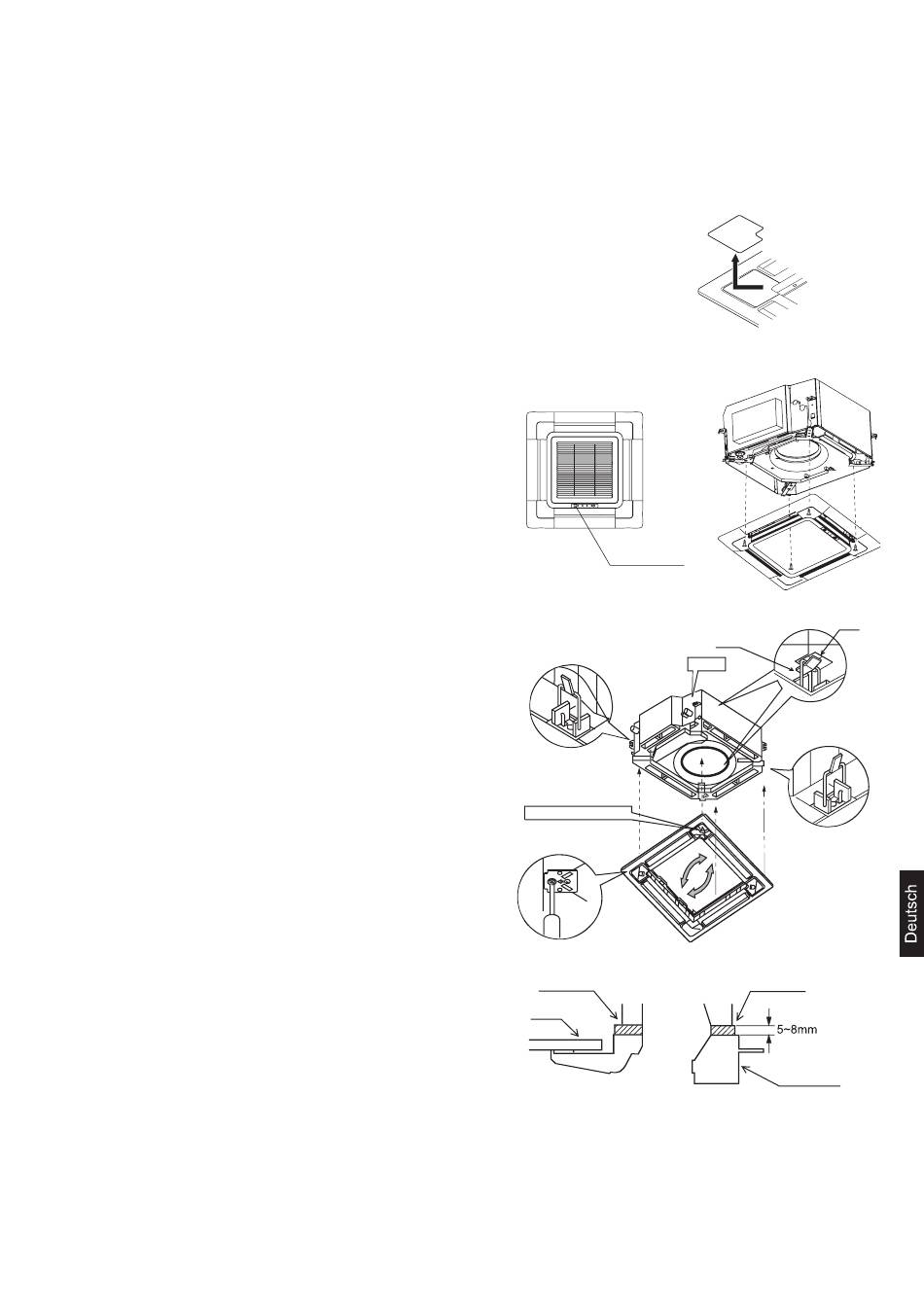

Montage des Dekorpaneels am Innengerät
AB092-482MCERA:
• Das Paneel in der in der Abbildung angegebenen Richtung mon-
tieren, ansonsten kommt es zu Luftverlust und der Motor der Luft-
leitlamelle sowie der Empfänger der Steuerungen können nicht
korrekt eingesetzt werden.
• Das Paneel zuerst mit den Schrauben provisorisch fixieren.
• Die beiden provisorischen Schrauben und die beiden anderen
Schrauben anschrauben.
• Den Motor, das Kommunikationskabel und das Netzkabel
anschließen und die Verdrahtung mit einem Tester überprüfen.
Nachdem sichergestellt wurde, dass das Gerät normal betrieben
werden kann, das Ansauggitter, die Eckabdeckung usw. montie-
ren.
AB182-482MEERA:
Entsprechend den Darstellungen in der Abbildung die Position des
Schwingmotors auf die Öffnung des Innengeräts ausrichten und dann
das Dekorpaneel montieren.
• Den Befestigungsring provisorisch von der entgegengesetzten Sei-
te des Motors der Luftleitlamelle in den am Innengerät befindlichen
Haken einhaken. (2 Stück)
• Die anderen beiden Befestigungsringe von beiden Seiten in die
Haken am Innengerät einhaken.
(Die Kabel des Schwingmotors nicht in die Dichtungen schieben).
• Die vier Schrauben unter dem Befestigungsring etwa 15 mm weit
anschrauben.
(Das Dekorpaneel wird angehoben).
• Das Dekorpaneel laut Abbildung d) so regulieren, dass es die Dek-
kenöffnung abdeckt.
• Die Schrauben gut festziehen, sodass die Stärke der Dichtungen
zwischen Dekorpaneel und Innengerät auf 5–8 mm reduziert wird.
• Die elektrischen Anschlüsse laut Plan auf der Innenseite des Geräts
ausführen.
• Sicherstellen, dass das Gerät einwandfrei funktioniert.
• Das Ansauggitter und die Eckabdeckung montieren.
Empfängerplatine
Motor der Luftleitlamelle
Innengerät
Decke
27
Schieben
Befestigungsring
Leitung
Dichtungen
Dekorpaneel
Haken
