Haier R410A Manuel D'instructions page 118

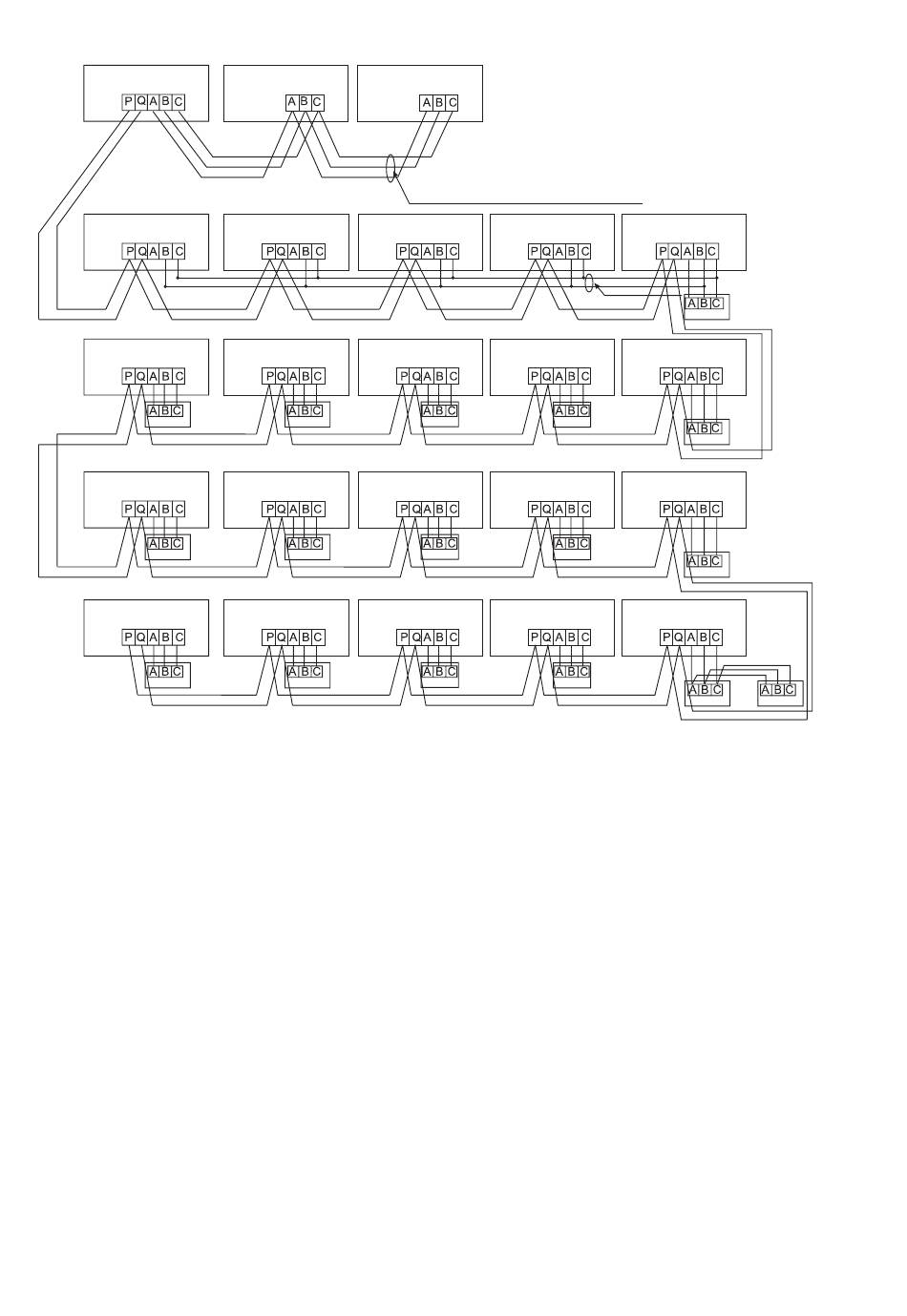

Diagramme des câblage de communication
Unité extérieure 1
Unité intérieure 1
Unité intérieure 6
commande filaire
Unité intérieure 11
commande filaire
Unité intérieure 16
commande filaire
Les unités extérieures sont raccordées en parallèle à l'aide de 3 fils avec polarité.
Les unités extérieures et toutes les unités intérieures sont en parallèle à l'aide de 2 fils sans polarité.
Il existe trois méthodes possibles pour le branchement électrique entre la commande filaire et les unités intérieures:
A. une commande pilote des unités intérieures multiples: ex. 2-16 unités intérieures, comme indiqué dans la figure (1-5 uni-
tés intérieures) L'unité intérieure 5 est l'unité principale de commande et les autres sont raccordées comme unités secon-
daires. La commande filaire et l'unité principale (raccordée directement à la commande filaire) sont raccordées à l'aide de
3 fils avec polarité. Les autres unités sont raccordées à l'unité principale à l'aide de 2 fils avec polarité.
SW01 de l'unité principale de commande est programmé sur 0 alors que SW01 des autres unités est programmé sur
1,2,3... ainsi de suite.
B. une commande pilote une unité intérieure: comme dans la figure (6-19 unité intérieure)
L'unité intérieure et la commande filaire sont raccordées au moyen de 3 fils avec polarité.
C. deux commandes pilotent une unité intérieure. comme dans la figure (unité intérieure 20)
Une des commandes filaires peut être programmée comme commande principale et l'autre comme commande secondai-
re. La commande filaire principale et les unités intérieures, ainsi que la commande filaire principale et la commande secon-
daire, sont raccordées à l'aide de 3 fils avec polarité.
Mode de commande pour l'unité intérieure pilotée par télécommande:
unité principale commande/unité secondaire commande/télécommande.
Les bornes de signal ne doivent pas être raccordées à la commande filaire par un câble.
Unité extérieure 2 Unité extérieure 3
Unité intérieure 2 Unité intérieure 3
Unité intérieure 7 Unité intérieure 8
commande filaire
Unité intérieure 12 Unité intérieure 13
commande filaire
Unité intérieure 17 Unité intérieure 18
commande filaire
câble de communication avec polarité
Unité intérieure 4
Unité intérieure 9
commande filaire commande filaire
Unité intérieure 14
commande filaire
commande filaire
Unité intérieure 19
commande filaire commande filaire
34
Unité intérieure 5
câble de commande
commande filaire
Unité intérieure 10
commande filaire
Unité intérieure 15
commande filaire
Unité intérieure 20
commande filaire
commande filaire
