Instalación del panel decorativo
A. Preparación y manipulación del panel.
El panel no debe colocarse con la cara hacia abajo, contra una pared o sobre una superficie irregular. No doble el deflector, se podría
dañar.
• Compruebe que la unidad interior esté horizontal mediante un nivel de albañil o un tubo de vinilo lleno de agua, y que la medida del
orificio en el techo sea correcta. Quite los niveles de la unidad interior antes de fijar el panel decorativo.
• Introduzca en diagonal dos de los cuatro tornillos, de modo que la diferencia de altu-
ra entre los dos lados opuestos de la unidad interior sea inferior a 5 mm.
• Quite la rejilla aspiración del aire del panel decorativo.
• Retire los revestimientos de las esquinas. Arranque la cinta adhesiva y quite los reves-
timientos de las esquinas haciéndolos deslizarse (Fig. 3).

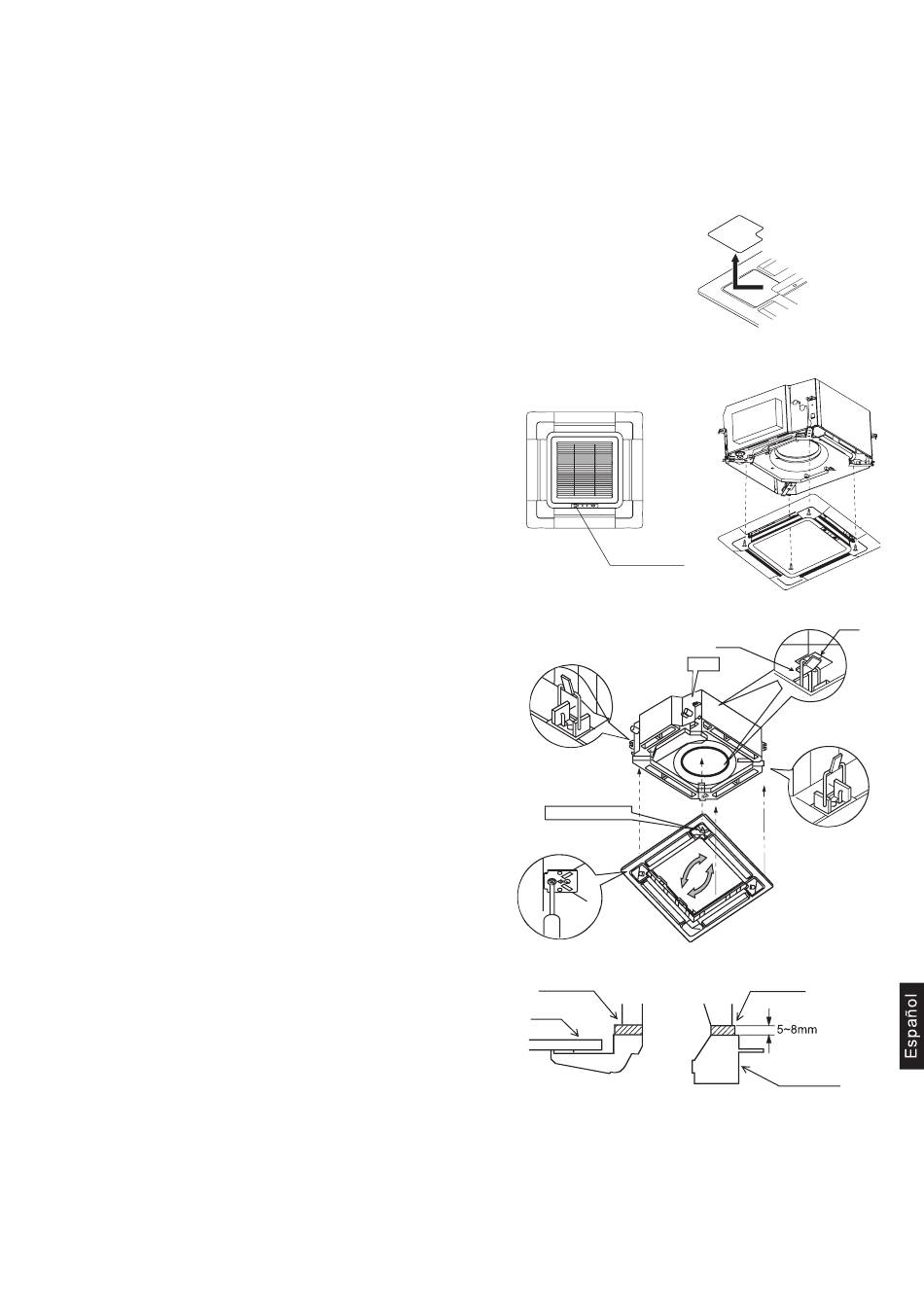

Montaje del panel decorativo sobre la unidad interior
AB092-482MCERA:
• Instale el panel en la dirección que se indica en la figura; en caso
contrario se producirían pérdidas de aire; además el motor del
deflector y el receptor de los mandos no se insertarían correcta-
mente.
• Primero fije el panel provisionalmente con los tornillos.
• Atornille los dos tornillos provisionales y los otros dos tornillos.
• Conecte el motor, el cable de comunicación y el cable de sumi-
nistro eléctrico y verifique el cableado con un comprobador.
Después de haber comprobado que la unidad puede funcionar
normalmente, monte la rejilla de aspiración, la tapa angular, etc.
AB182-482MEERA:
Como muestra la figura, haga coincidir la posición del motor de osci-
lación con la del orificio de la unidad interior, y luego monte el panel
decorativo.
• Coloque provisionalmente el anillo de fijación en el lado opuesto del
motor del deflector en los ganchos de la unidad interior. (2 piezas)
• Coloque provisionalmente los otros dos anillos de fijación en los
ganchos a ambos lados de la unidad interior.
(Tenga cuidado de no empujar los cables del motor de oscilación
en las juntas.)
• Atornille todos los 4 tornillos bajo el anillo de fijación unos 15 mm.
(El panel se levantará.)
• Regule el panel decorativo como en la figura d) para cubrir la aper-
tura del techo.
• Apriete los tornillos de modo que se reduzca el grosor de las jun-
tas entre el panel y la unidad interior hasta 5-8 mm.
• Efectúe las conexiones eléctricas como se indica en el esquema
que se halla en la parte interior de la unidad.
• Compruebe que la unidad funciona con normalidad.
• Instale la rejilla de aspiración y la tapa angular.
panel receptor
motor deflector
unidad interior
techo
27
Haga deslizar
anillo de fijación
tubo
juntas
panel decorativo
gancho
