Apertura en el techo y refuerzo
A. En función de las medidas de la unidad interior, corte y retire la placa de soporte del techo.
B. Después de haber realizado el orificio correspondiente para la instalación, refuerce la superficie de la base del techo cor-
tada y modifique el borde del techo para consolidarla. Para evitar la transmisión de vibraciones al techo es importante con-
solidar la placa de soporte y mantener la horizontalidad.
Instalar la barra de suspensión
• Para sostener la unidad, en un lugar con techo ya existente, use el perno de anclaje, mientras que en caso de techo de
nueva realización, use el perno incorporado, la abrazadera del tipo de láminas u otros sistemas de anclaje que existan en
el lugar. Antes de proceder a la instalación, regule la distancia al techo.
• Fije la unidad con la barra de suspensión M10 (4 piezas, preparadas en el lugar) como muestra la figura.
Realice la instalación correctamente en base a la estructura de la estancia y mantenga el aparato en posición horizontal
con la ayuda de un nivel de albañil.
Suspensión de la unidad interior

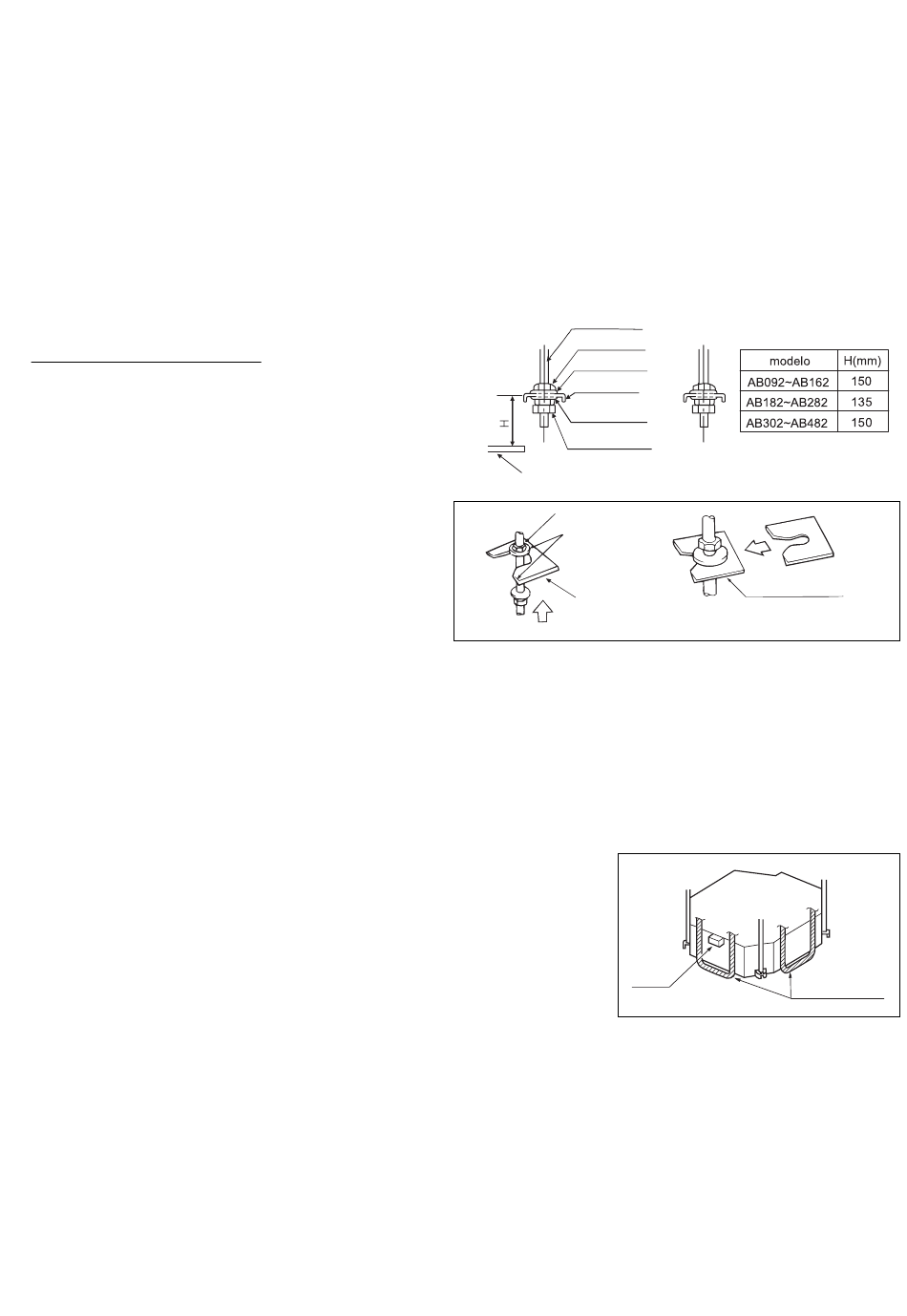

Regule la posición de la cabeza (inferior) del tornillo y con-
trole que la distancia entre la arandela (inferior) y el techo
corresponde a la entrada Hmm, como en la tabla.
En caso de construcción nueva
1. Instale la unidad interior provisionalmente.
Inserte las abrazaderas de anclaje en los pernos de anclaje.
Asegúrese de introducir una arandela y una tuerca en ambos
extremos de cada abrazadera.
2. Coloque el centro de la plantilla de papel en el centro del aparato. Monte la plantilla de papel sobre el aparato usando 3 tornillos.
Fije la esquina de la bandeja de recogida del agua de condensación al orificio de salida de las tuberías.
3. Después de la instalación en el techo, regule el aparato en la posición correcta.
4. Controle que el cuerpo del aparato esté nivelado.
• Compruebe la puesta a nivel en las cuatro esquinas usando un nivel de albañil o un
tubo de vinilo lleno de agua como se ve en la figura.
• La unidad interior contiene una bomba para el desagüe del agua de condensación y
un interruptor con flotador, asegúrese por lo tanto de no inclinar el aparato.
Si el aparato se inclina hacia el lado opuesto de la tubería de desagüe del agua de
condensación, el interruptor con flotador no funciona correctamente y se producen pérdidas.
5. Quite las arandelas y apriete las tuercas de la parte superior, luego quite la plantilla de montaje de papel.
En caso de techo ya existente
1. Instale la unidad interior provisionalmente. Inserte las abrazaderas de anclaje en los pernos de anclaje. Asegúrese de introducir una
arandela y una tuerca en ambos extremos de cada abrazadera. Fije las abrazaderas fuertemente.
2. Regule el aparato hasta situarla en la posición y altura correctas.
3. Proceda a ejecutar los puntos 3 y 4 del párrafo "En caso de nueva construcción".
barra de suspensión
tuerca superior
arandela superior
perno de suspensión
arandela inferior
tuerca inferior
techo
Tuerca
Arandela
Perno de anclaje
Apretar (tuerca doble)
26
Insertar
Taco para fijación de la arandela
Fije la arandela fuertemente
Nivel de
albañil
Tubo de polietileno
