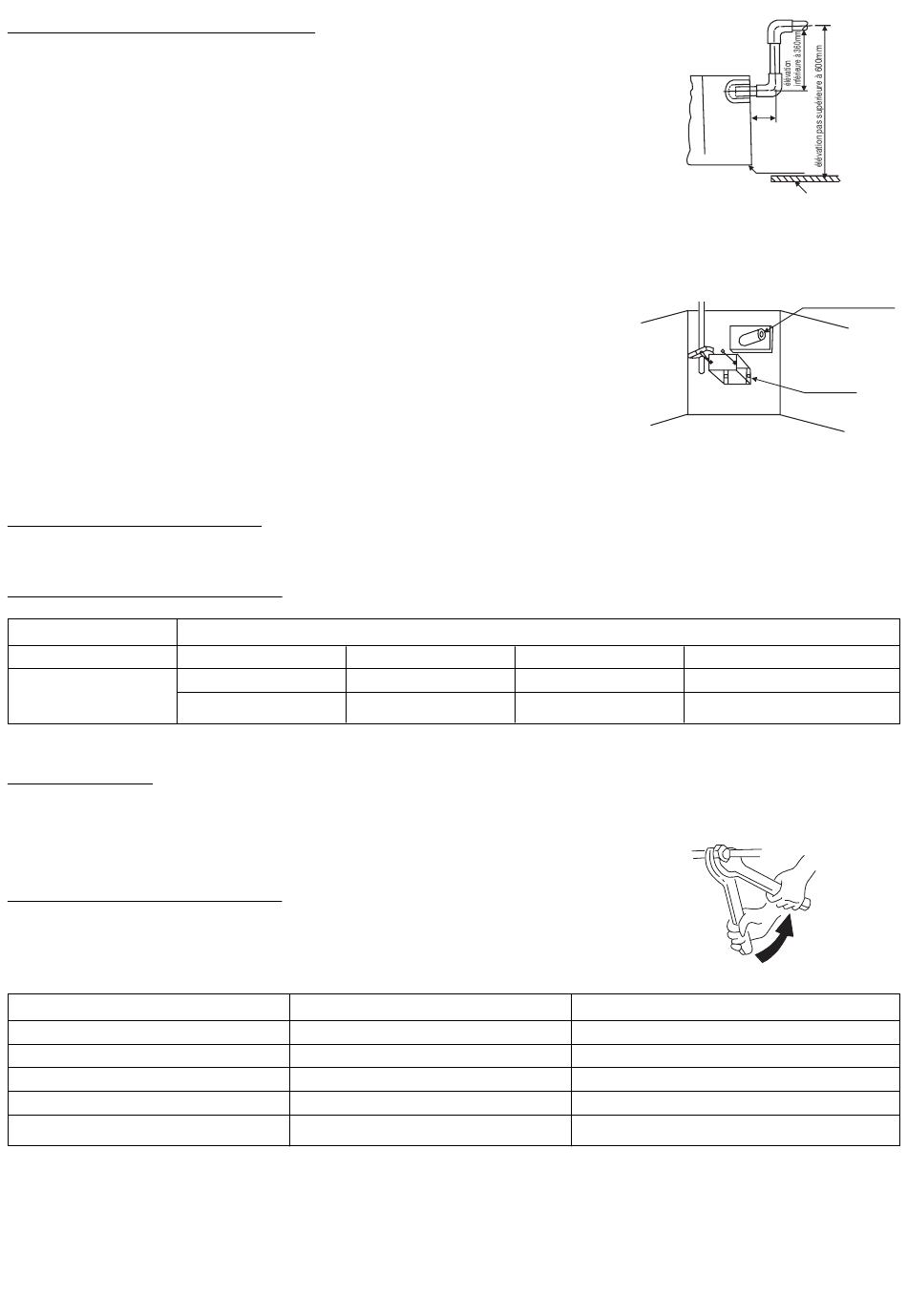

Haier R410A Manuel D'instructions page 114

Configuration de l'évacuation des condensats
Pendant l'essai de fonctionnement, vérifier qu'il n'y a pas de fuites à hauteur des raccords
pendant l'évacuation des condensats, et ce également en hiver.
Injecter lentement 600 cm3 d'eau par le tuyau de l'eau, en évitant de mouiller le moteur de
la pompe.
• Après avoir effectué l'installation électrique programmer l'unité en mode refroidissement
pendant qu'on effectue la charge d'eau pour le contrôle.
• Si l'installation électrique n'est pas terminée, retirer la connexion de l'interrupteur à flot-
teur (2P). Après avoir vérifié qu'il n'y a pas de fuites, brancher le connecteur de l'inter-
rupteur à flotteur; le moteur de la pompe se mettra en marche pendant 5 minutes enco-
re puis s'arrêtera automatiquement.
• Contrôle du bruit du moteur
• Contrôler le bruit du moteur de la pompe en marche et contrôler l'évacuation de l'eau.
Longueur du tuyau et dénivelé permis
Ces paramètres sont différents de ceux de l'unité extérieure. Pour plus de détails voir le manuel d'instructions joint à l'unité extérieure.
Matériau et dimensions du tuyau permis
Matériau pour les tuyaux
modèle
Mesure du tuyau
mm
Charge en frigorigène
La charge en frigorigène doit être effectuée en respectant les instructions données dans le manuel d'installation. Utiliser un appareil de
mesure permettant de vérifier la quantité de frigorigène supplémentaire.
Raccordement des tuyaux du frigorigène
Pour raccorder les tuyaux pour le frigorigène réaliser des joints dudgeonnés.
• le raccordement des tuyaux de l'unité intérieure doit être réalisé à l'aide d'une double clé.
• le couple doit être conforme aux valeurs du tableau ci-dessous.
Tuyau de raccordement
diam. Ext. (mm)
Ø6,35
Ø9,52
Ø12,70
Ø15,88
Tuyau sans soudure en cuivre désoxydé au phosphore (TP2) pour climatiseurs.
côté gaz
côté liquide
11,8(1,2kgf-m)
24,5(2,5kgf-m)
49,0(5,0kgf-m)
78,4(8,0kgf-m)
AB092 AB122-AB182
Ø9,52
Ø6,35
Couple
(N-m)
30
moins de 100mm
AB242-AB482
Ø12,7
Ø6,35
Couple supplémentaire
(N-m)
13,7(1,4kgf-m)
29,4(3,0kgf-m)
53,9(5,5kgf-m)
98,0(10,0kgf-m)
intérieur
plafond
Connecteur
évacuation
condensats
Trou entrée eau
Ø15,88
Ø9,52
