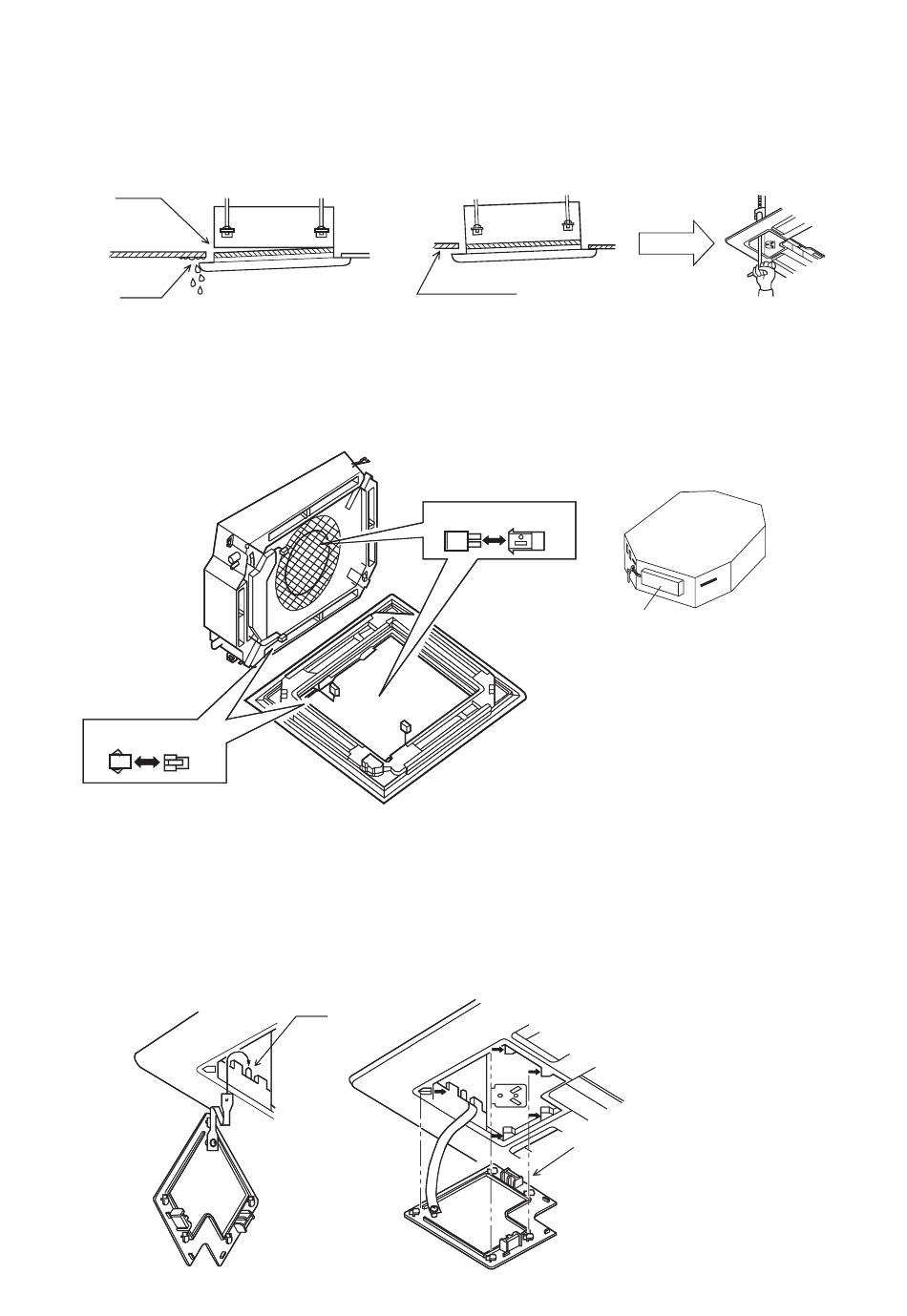

ACHTUNG
Wenn die Schrauben nicht korrekt festgezogen werden, könnten die dargestellten Probleme auftreten.
Wenn nach dem Anziehen der Schrauben ein Abstand zwischen dem Dekorpaneel und der Decke bleibt, die Höhe des Innen-
geräts erneut regulieren.
Wenn das Innengerät waagrecht ausgerichtet ist und der Kondensatabfluss ordnungsgemäß erfolgt, kann die Höhe des Innen-
geräts mit Hilfe der Öffnungen an den Ecken des Dekorpaneels verstellt werden.
Gasaustritt
Gasaustritt aus
dem Dach
Verschmutzung
Elektrischer Anschluss des Dekorpaneels
• Die Steckverbinder der Kabel des Motors der Luftleitlamelle am Dekorpaneel anschließen (siehe Abbildung).
• Den Anschluss des Empfängers der Fernbedienung am Dekorpaneel anschließen.
Seite des Innengeräts
Montage des Kondensatschlauchs
Die Schritte für die "Vorbereitung des Dekorpaneels" in umgekehrter Reihenfolge ausführen.
Bei der Montage des Gitters darauf achten, dass sich die Kabel des Schwingmotors nicht verdrehen.
Beim Modell AB182-482 die Eckabdeckung an der Ecke des Geräts montieren.
• Laut Darstellung in der Abbildung die Eckabdeckung in die entsprechende Aufnahme des Dekorpaneels einsetzen.
• Die Eckabdeckung am Dekorpaneel fixieren.
Bildung von tropfendem Dampf
hier einhaken
keinen Freiraum lassen
Seite des Dekorpaneels
Die fünf Befestigungsringe in die
entsprechenden Öffnungen am
Dekorpaneel einsetzen.
28
Elektrokasten
(AB302~482MEERA)
