ATENCIÓN

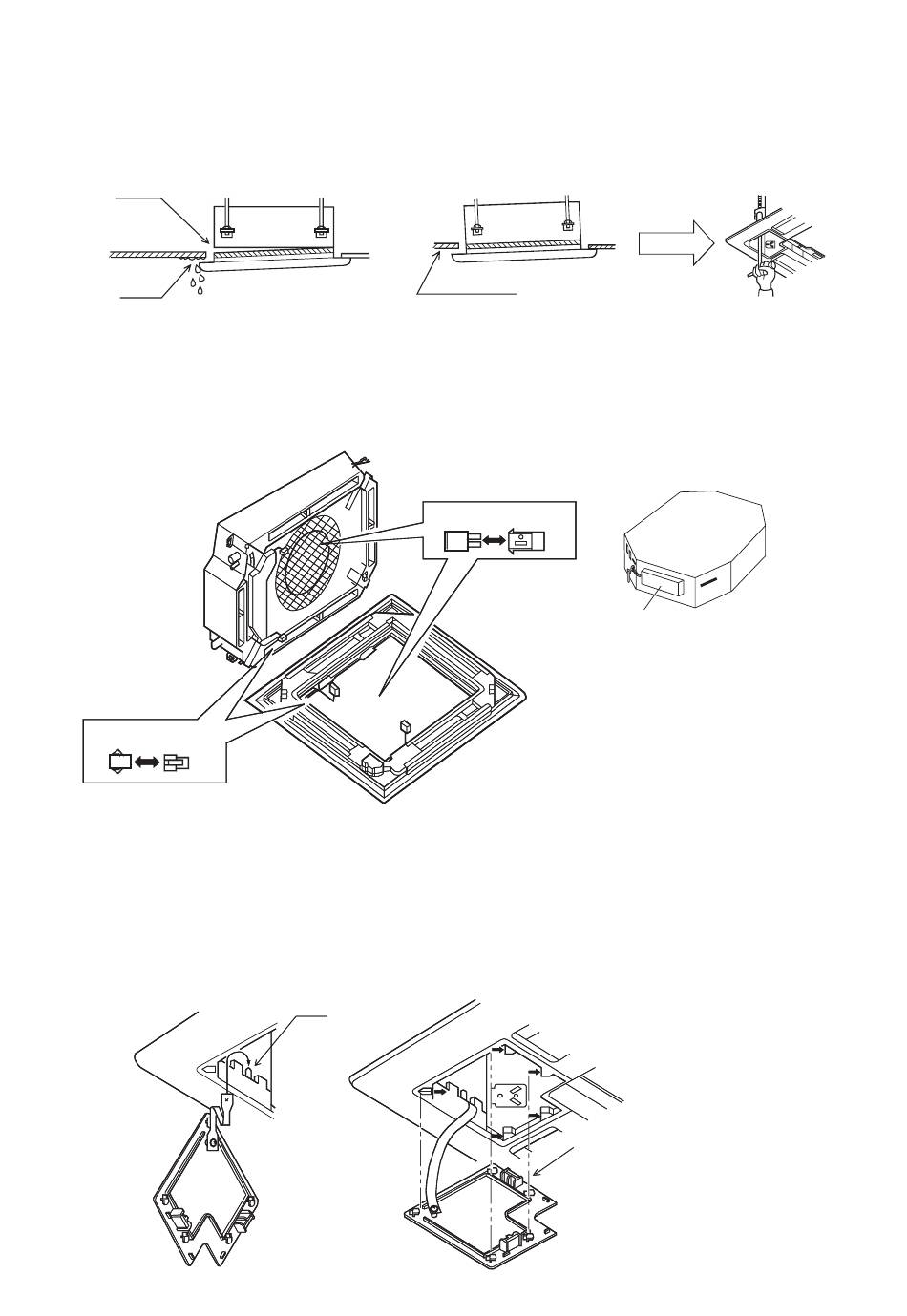

Si los tornillos no se apretaran correctamente podrían producirse los problemas ilustrados.
Si después de haber apretado los tornillos tuviera que quedar un espacio entre el panel decorativo y el techo, vuelva a regu-
lar la altura de la unidad interior.
Si la unidad interior está horizontal y el drenaje del agua de condensación es regular, se puede regular la altura de la unidad
interior a través de los orificios situados en las esquinas del panel.
escape de gas
escape de
gas del techo
contaminación
Conexiones eléctricas del panel decorativo
• Conecte los conectores de los cables del motor deflector en el panel decorativo, véase figura.
• Conecte la conexión del receptor del mando a distancia sobre el panel
lado de la unidad interior
Montaje de la rejilla de aspiración del aire y de la tapa angular
Realice las operaciones en orden inverso respecto a "Preparación del panel decorativo".
Cuando se instala la rejilla, tener cuidado de no enrollar los cables del motor de oscilación.
Para el modelo AB182-482, instale la tapa angular en la esquina de la unidad.
• Como muestra la figura, inserte la tapa angular en el correspondiente punto de enganche del panel decorativo.
• Fije la tapa angular al panel.
formación de vapor que gotea
enganchar aquí
no deje espacios
lado del panel decorativo
inserte los cinco anillos
de fijación en los orificios
correspondientes situados
en el panel decorativo
28
caja eléctrica
(AB302~482MEERA)
