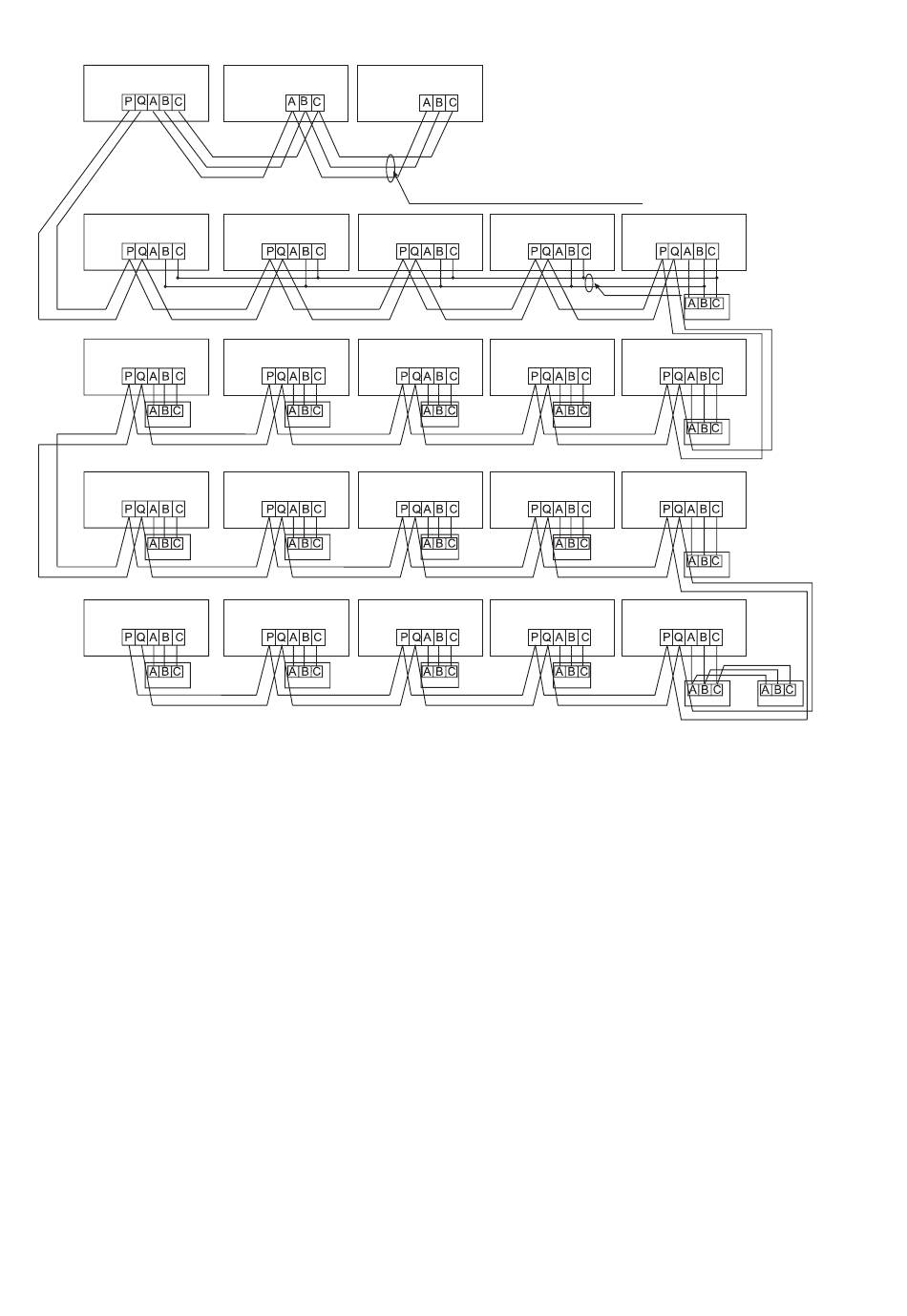

Diagrama de los cableados de comunicación
Unidad exterior 1
Unidad interior 1
Unidad interior 6
mando con cable
Unidad interior 11
mando con cable
Unidad interior 16
mando con cable
Las unidades exteriores están conectadas en paralelo mediante 3 cables con polaridad.
Las unidades exteriores y todas las interiores están en paralelo mediante 2 cables sin polaridad.
Hay tres métodos posibles para realizar la conexión eléctrica entre el mando con cable y las unidades interiores:
A. Un mando controla las unidades internas múltiples: ej. 2-16 unidades interiores, como muestra la figura (1-5 unidades inte-
riores) La unidad interior 5 es la unidad principal del mando y las otras están conectadas como unidades secundarias.
El mando con cable y la unidad interior principal (conectada directamente al mando con cable) están conectados median-
te 3 cables con polaridad. Las otras unidades están conectadas con la unidad interior principal mediante 2 cables con
polaridad. SW01 de la unidad principal del mando está programado en 0 mientras que SW01 de las otras unidades está
programado en 1,2,3... ý así sucesivamente.
B. Un mando con cable controla una unidad interior: como muestra la figura (unidad interior 6-19). La unidad interior y el man-
do con cable están conectados mediante 3 cables con polaridad.
C. dos mandos controlan una unidad interior: como muestra la figura (unidad interior 20).
Uno de los mandos con cable se puede programar como mando principal y el otro como mando secundario. El mando
con cable principal y las unidades interiores, así como el mando con cable principal y el secundario están conectados
mediante 3 cables con polaridad.
Modo de mando para la unidad interior controlada mediante mando a distancia:
unidad principal mando/unidad secundaria mando/mando a distancia.
Los bornes de señal no necesitan cables y no se tienen que conectar al mando con cable.
Unidad exterior 2 Unidad exterior 3
Unidad interior 2 Unidad interior 3
Unidad interior 7 Unidad interior 8
mando con cable
Unidad interior 12 Unidad interior 13
mando con cable
Unidad interior 17 Unidad interior 18
mando con cable
Cable de comunicación con polaridad
Unidad interior 4
Unidad interior 9
mando con cable mando con cable
Unidad interior 14
mando con cable
mando con cable
Unidad interior 19
mando con cable mando con cable
34
Unidad interior 5
Cable de control
mando con cable
Unidad interior 10
mando con cable
Unidad interior 15
mando con cable
Unidad interior 20
mando con cable
mando con cable
