Haier R410A Manuel D'instructions page 110

Ouverture dans le plafond et renfort
A. En fonction des dimensions de l'unité intérieure, couper et retirer la dalle du plafond.
B. Après avoir pratiqué le trou pour l'installation, renforcer la surface de la base du plafond coupée et modifier le bord du pla-
fond pour la consolider.
Pour éviter la transmission de vibrations au plafond il est impératif de consolider la dalle et de maintenir l'horizontalité.
Installer la tige de suspension
• Pour soutenir l'unité, lorsque le plafond est en place, utiliser le boulon d'ancrage, alors qu'en cas de nouveau plafond uti-
liser le boulon incorporé, la patte ou autres systèmes d'ancrage (fourniture chantier).
Avant de procéder à l'installation régler la distance par rapport au plafond.
• Fixer l'unité avec la tige de suspension M10 (4 pièces, préparés sur place) voir figure.
Effectuer l'installation correctement selon la structure de la pièce et maintenir l'appareil en position horizontale à l'aide d'un
niveau.

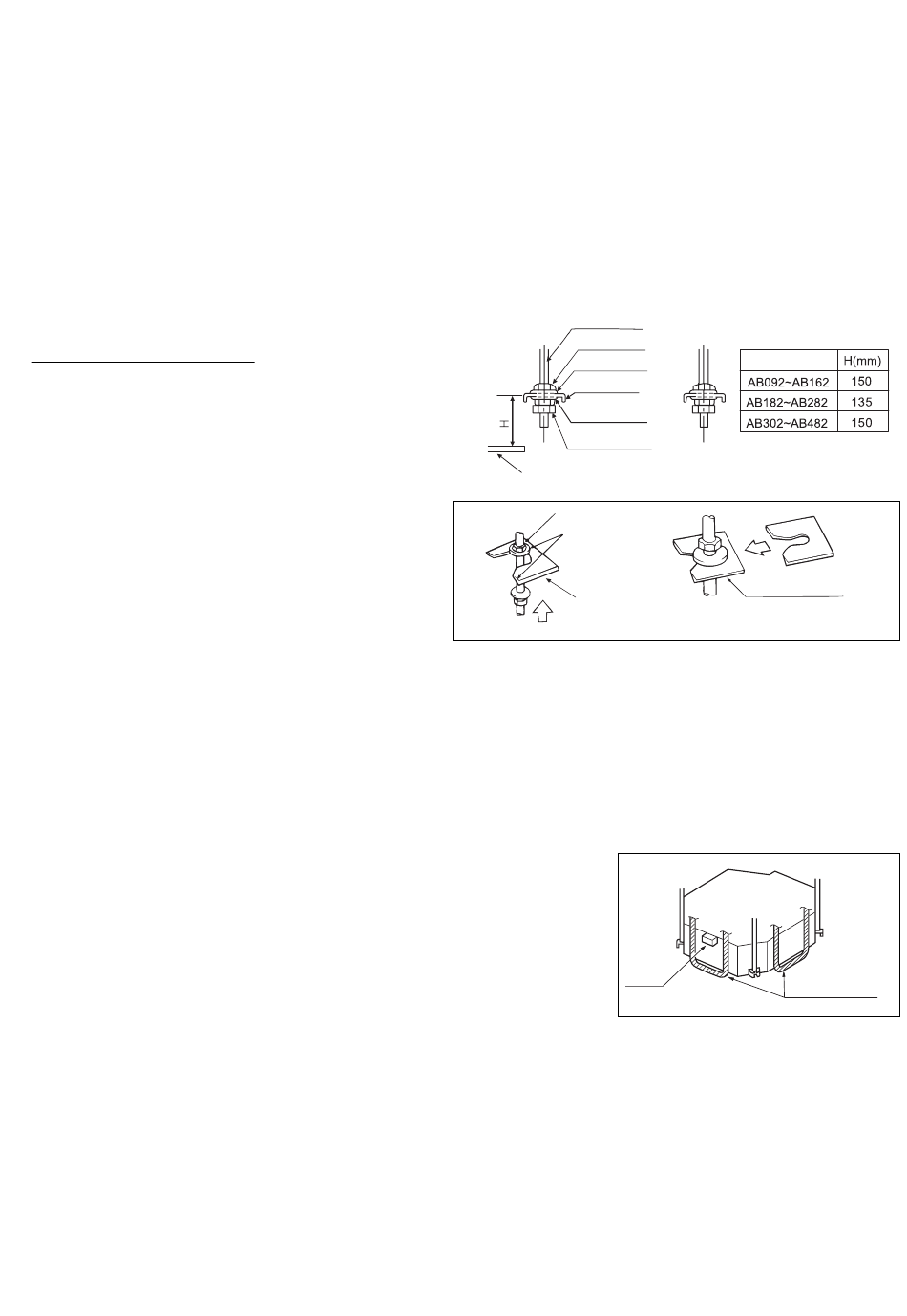

Suspension de l'unité intérieure
Régler la position de la tête (inférieure) de la vis et contrôler
que la distance entre la rondelle (inférieure) et le plafond cor-
respond à Hmm, voir tableau.
En cas de nouvelle construction
1. Installer l'unité intérieure provisoirement.
Insérer les pattes d'ancrage dans les boulons d'ancrage.
Insérer une rondelle et un écrou au-dessus et au-dessous de
chaque patte.
2. Faire coïncider le centre du gabarit de papier avec le milieu de l'appareil. Monter le gabarit de papier sur l'appareil à l'aide de 3 vis.
Fixer le coin du bac à condensats au trou de sortie des tuyauteries.
3. Après l'installation au plafond, ajuster la position de l'appareil.
4. Contrôler que le corps de l'appareil est de niveau.
• Vérifier que les quatre coins sont de niveau à l'aide d'un niveau ou d'un tube en viny-
le rempli d'eau (voir figure)
• L unité intérieure contient une pompe d'évacuation des condensats et un interrupteur
à flotteur : ne pas incliner l'appareil. Si l'appareil est incliné du côté opposé au tuyau
d'évacuation des condensats, l'interrupteur à flotteur ne fonctionnera pas correcte-
ment et il y aura des fuites.
5. Retirer les rondelles et serrer les écrous, puis retirer le gabarit de montage en papier.
En cas de plafond existant
1. Installer l'unité intérieure provisoirement. Insérer les pattes d'ancrage dans les boulons d'ancrage. Insérer une rondelle et un écrou
au-dessus et au-dessous de chaque patte. Fixer solidement les pattes.
2. Ajuster la position et la hauteur de l'appareil.
3. Suivre les points 3 et 4 du paragraphe "En cas de nouvelle construction".
tige de suspension
écrou supérieur
rondelle supérieure
boulon de suspension
rondelle inférieure
écrou inférieur
plafond
Écrou
Rondelle
Boulon d'ancrage
Serrer (double écrou)
26
modèle
insérer
Patte pour fixation rondelle
Fixer solidement la rondelle
Niveau
Tuyau en polyéthylène
