ATTENZIONE

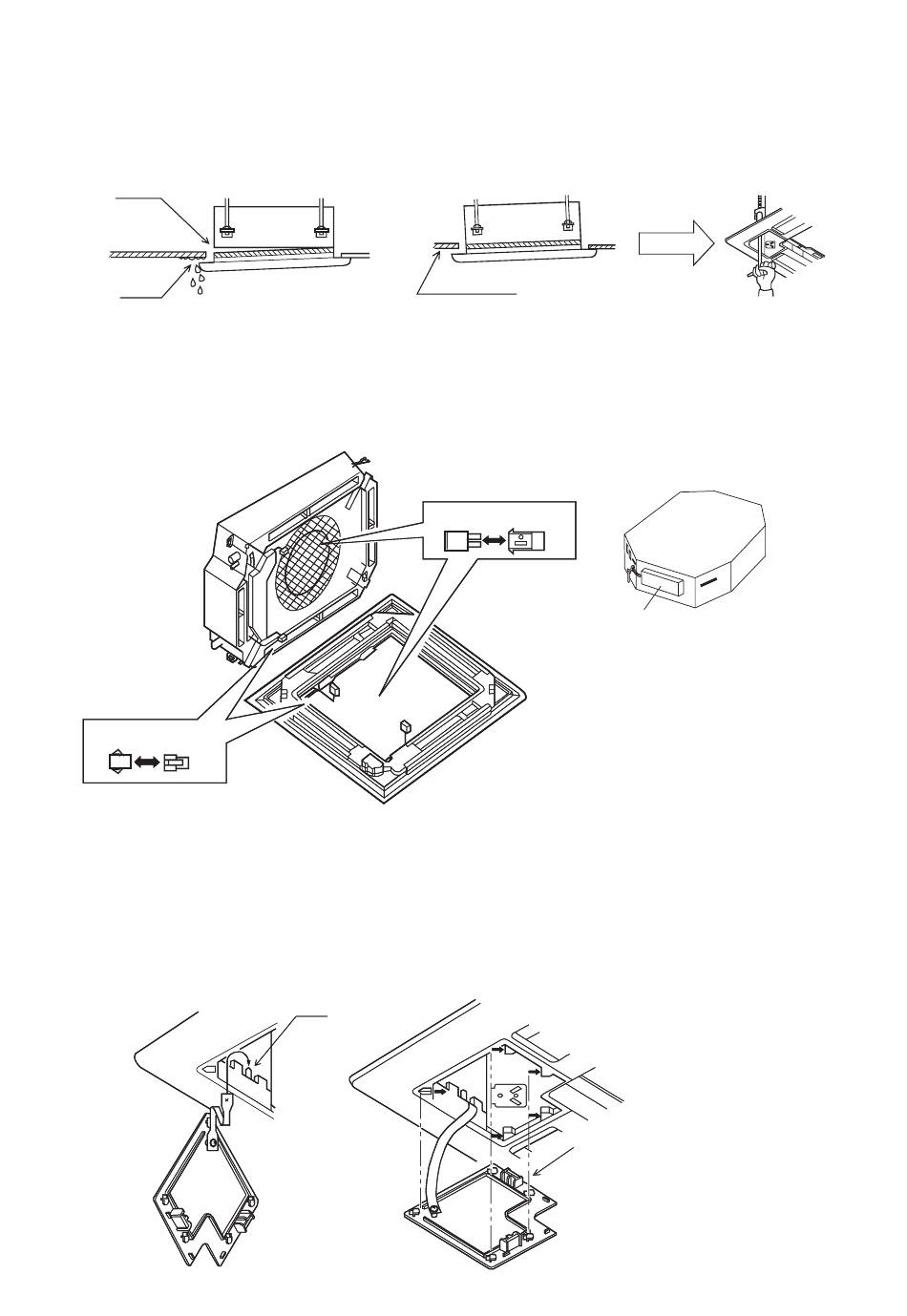

Se le viti non vengono serrate correttamente potrebbero verificarsi i problemi illustrati.
Se dopo aver serrato le viti dovesse rimanere dello spazio tra il pannello decorativo e il soffitto, regolare nuovamente l'altezza
dell'unità interna.
Se l'unità interna è orizzontale e il drenaggio della condensa è regolare, è possibile regolare l'altezza dell'unità interna attra-
verso i fori posti negli angoli del pannello.
fuga di gas
fuga di gas
dal tetto
inquinamento
Collegamenti elettrici del pannello decorativo
• Collegare i connettori dei cavi del motorino del deflettore sul pannello decorativo, vedi figura.
• Collegare l'attacco del ricevitore del telecomando sul pannello.
lato dell'unità interna
Montaggio della griglia di aspirazione dell'aria e del coperchio angolare
Eseguire le operazioni in ordine inverso rispetto a "Preparazione del pannello decorativo".
Quando si installa la griglia, prestare attenzione a non attorcigliare i cavi del motore di oscillazione.
Per il modello AB182-482, installare il coperchio angolare sull'angolo dell'unità.
• Come illustrato nella figura, inserire il coperchio angolare sull'apposito aggancio del pannello decorativo.
• Fissare il coperchio angolare sul pannello.
formazione di vapore che gocciola
aggnciare qui
non lasciare spazi
lato del pannello decorativo
inserire i cinque anelli di
issaggio negli appositi fori
sul pannello decorativo
28
box elettrico
(AB302~482MEERA)
