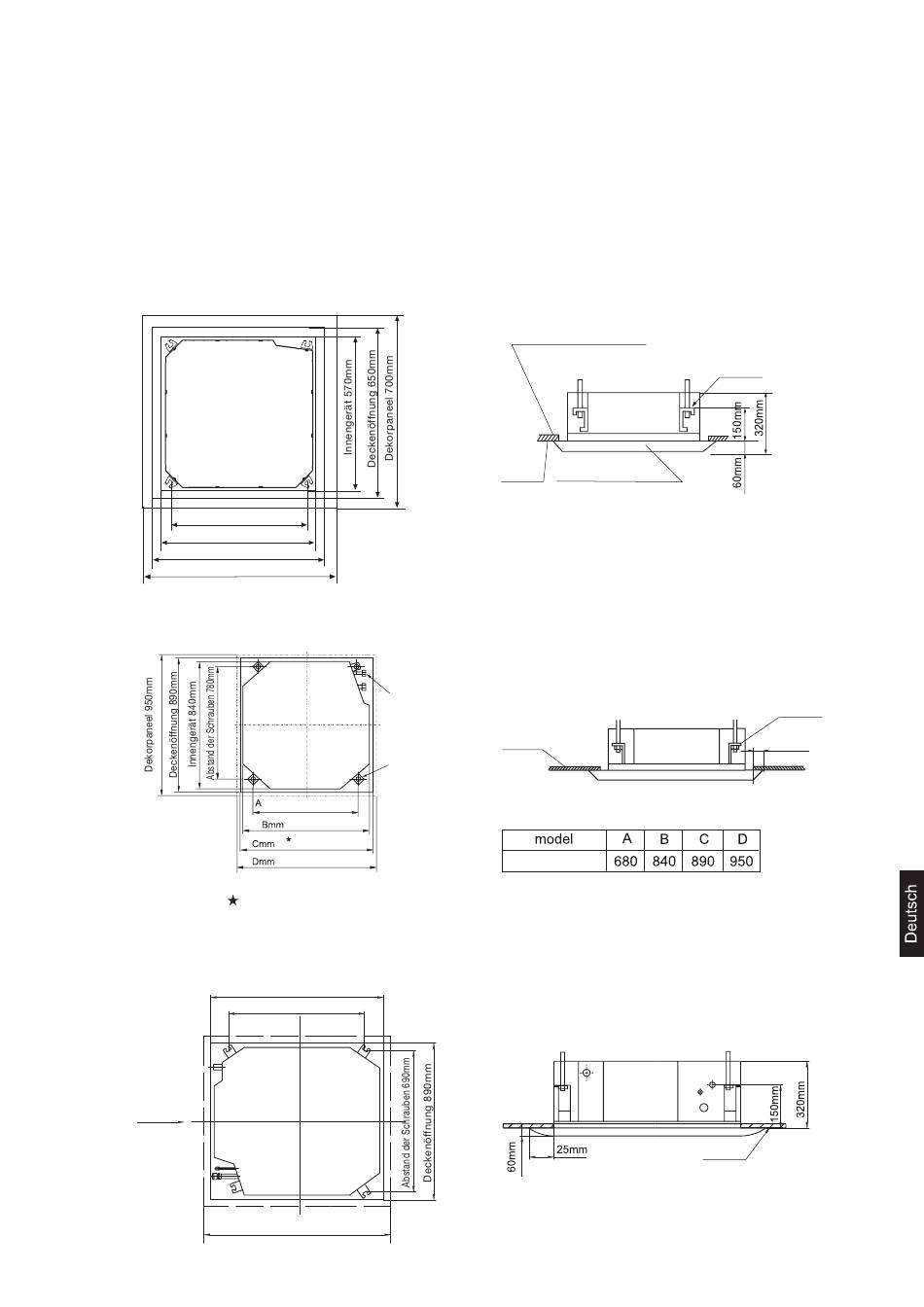

Deckenmontage des Geräts
• Vor dem Aufhängen des Innengeräts, die Installationsposition und die Richtung der Leitungen festlegen und dabei die in
der Decke zu verlegenden Leitungen und Kabel berücksichtigen.
• Vor dem Aufhängen des Innengeräts alle Rohrleitungen (Kältemittelleitung und Kondensatschlauch) und Kabel (Kabel der
Fernbedienung, Verbindungskabel zwischen Innen- und Außengerät) so vorbereiten, dass sie unmittelbar nach der Instal-
lation angeschlossen werden können. Wenn die Decke bereits vorhanden ist, die Kältemittelleitung, den Kondensat-
schlauch, die Kabel des Innengeräts und die Kabel der Steuerung vor dem Einsetzen des Geräts in den ausgebildeten Füh-
rungen verlegen.
• Die Abmessungen des Innengeräts überprüfen. Für die Installation mit der Papierschablone ist diese zu verwenden, um die
Öffnung in der Decke den Abmessungen des Geräts anzupassen.
AB092 - AB162
Innengerät 570mm
Deckenöffnung 650mm
Dekorpaneel 700mm
AB182 - AB282
Hinweis: Das mit
AB302 - AB482
Abstand der Schrauben 790mm
Ansicht A
Verbindungen
Verankerungsschrauben
Abstand der Schrauben
(Innengerät)
(Deckenöffnung)
(Dekorpaneel)
gekennzeichnete Maß kann 910 mm erreichen, aber der Überstand muss mehr als 20 mm betragen.
Deckenöffnung 890mm
950mm
Überstand zwischen Decke
und Dekorpaneel 25mm
Decke Dekorpaneel
Decke
AB182 - AB282
Ansicht A
25
Verankerungsschrauben
Verankerungsschrauben
mehr als 20mm
Ansicht A
Decke
